商品の詳細:
|
| Power Frequency: | 50 HZ | Radial Load: | 100 KN |
|---|---|---|---|
| Axial Load: | 50 KN | Bearing ID: | 20-60 mm |
| Bearing OD: | 130 mm | Speed: | 10000 rpm |
| Dimensions: | varies depending on model | Service Temperature: | -20 to 45℃ |
| Warranty: | 1 year limited warranty | Application: | testing and analysis |
| Product_Name: | Dynamic Test Bench | ||
| ハイライト: | bearing test bench 20-60mm,dynamic test bench for bearings,bearing measurement bench with warranty |
||
SYJ-d20-60 10000 rpm ローヤリング試験台 製品説明
小型の高速ベアリング試験台は,高温 (室温) と高速でベアリングを試験するために使用されます.この試験機械には2つの制御モードがあります.手動とコンピュータプログラムによる自動制御.コンピュータの自動制御操作モードでは,テストマシンが設定された負荷スペクトルに従って軸承に高速テストを行うことができます.コンピュータは自動的にテストデータを収集し,保存します自動でベアリングの故障を判断し,設定された故障パラメータに基づいて機械を停止することができます.
SYJ-d20-6010000回転/分軸承試験台特徴
1) 電力要求: 入力電源は1相3ワイヤのAC220V±10% 50Hzである.
2) 漏れ防止:電流型漏れ防止,IΔn ≤30mA,動作時間 ≤0.1s,容量は10A.
3) 調節器:電源に調節可能な電力を供給するために,AC速率モーター調節器を装備する.
4) データ収集器:データ収集器は実験データを収集するように設定されています.
5) 実験機構: ローリングベアリングの名直径,スパン,ローリングベアリングタイプ,移動可能なローリングベアリングシート,ローリングベアリングの半径負荷装置などを含む.
6) センサー: ローリングベアリングの射線負荷センサー,全射線負荷センサー,全軸負荷センサー,左側および右側ローリングの軸負荷センサーなど,複数のセンサーを装備している.異なる負荷下で軸承の性能を測定するための.
SYJ-d20-60 10000rpm ローヤリング試験台 テクニカルパラメータ
| 技術指標 | 価値観 |
| 同時期に試験されたベアリングの数 | 2 |
| 試験ベアリングの内径 | φ20 mm-φ60 mm |
| 試験ベアリングの外径 | φ100 mm-φ150 mm |
| 最大軸性試験負荷 | 0〜50 kN,精度 ±3% (各セットのベアリングは,走行距離に応じて負荷を受けることができます) |
| 最大放射性試験負荷 | 0〜100 kN,精度 ±3% (各セットのベアリング,静的負荷,負荷は調節可能) |
| 最大速度 | 100〜10000r/min (速度は調節可能),閉ループ制御,制御精度 ±2% |
| 負荷モード | 自動または手動調節モード,事前にプログラムされた負荷スペクトルモード,速度モード |
| 補助ベアリング |
薄い油で強制潤滑 |
SYJ-d20-60 10000rpm ベアリングテストベンチ 主な部品
SYJ-d20-60ベアリング耐久性試験機械は,主に床,試験体,駆動システム,加載システム,潤滑システム,空気冷却システム,電気制御システム,ソフトウェアで構成されています.図1に示されているように.
図1 (鉄道ベアリング試験台の全体構成)
1) についてマトリックス
についてマトリックス鉄道ベアリング試験台のベースとして考えられるのは,高速回転と大きな負荷での試験台の安定性を保証できる柔らかい鉄でできています.
(2) について試験台体

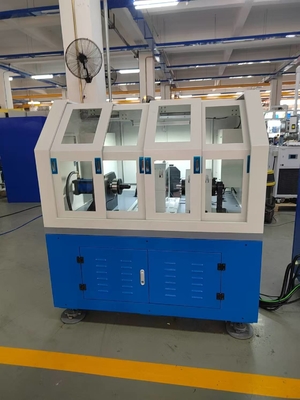

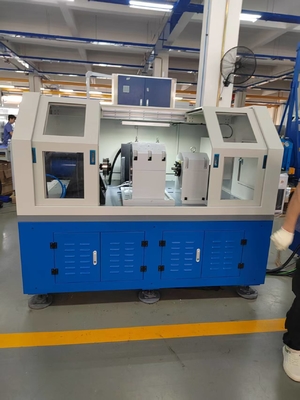

について試験台体軸承試験台のコア部分であり,その構造は鉄道軸承試験台技術の鍵です.試験台体負荷装置,試験シャフトシステム,試験ベアリング,負荷機構などからなる.
図 2
試験用軸承のツール
(3) について駆動システム
駆動モーターはサーボモーターを採用し,速度・ループ制御を採用する.モーターは速度とトルクを試験スピンドルに伝達する.モーターの電力は37kWである.そしてモーター特性の曲線は次のとおりです.
試験特性を満たす: モーター制御速度の範囲100±2000rpm.
サーボモーター特性曲線
4)積載システム

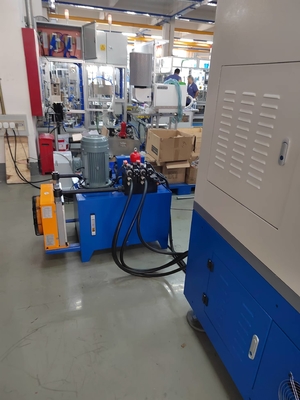

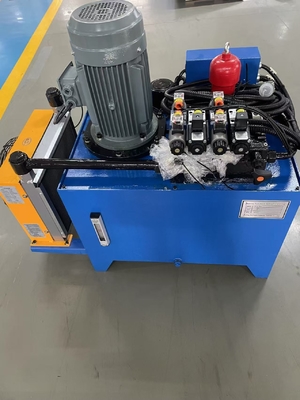

負荷システムは,水力サーボバルブ閉ループモードを採用します.水力負荷システムは,維持および熱消耗に便利なテストベンチボディの外に配置されます.液圧負荷システムは,電気液圧閉ループのサーボ負荷システムの重要な部分です..
5)潤滑システム
潤滑システムとは,装置のベアリングの潤滑システムである.機器ベアリングの潤滑要件を満たすために,潤滑装置には,供給油ポンプと返却油ポンプが装備されている必要があります..
6)制御システムと電気部品

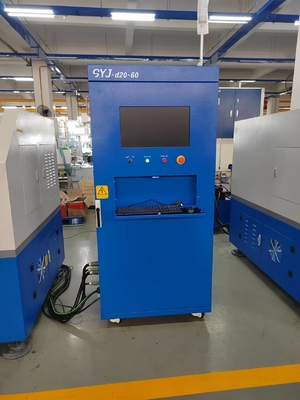

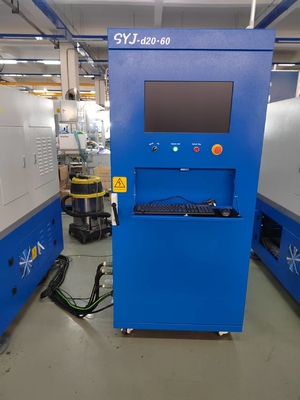

制御システムは,オムロンプログラム可能なコントローラ,プログラム可能な制御端末,周波数変換ドライブユニット,様々なセンサー (温度,速度,圧力,振動) 取得単位モーターなど
7 について空気冷却システム
軸流風扇は,テキサスアジア太平洋グループ株式会社,YTCZ-6.3Fによって製造された極低騒音軸流風扇を使用し,空気容量は15800m3/h,風速は10m/s,制御された空気供給速度.
SYJ-d20-60 10000 rpm ローヤリング試験台 応用分野
ローヤリング製造とローヤリング信頼性の高い要求を伴う産業をカバーする:ローヤリング生産 (研究開発,品質検査),自動車 (車輪ハブ/ギアボックスローヤリング),航空宇宙 (エンジンベアリング)鉄道輸送 (車輪軸承),建設機械 (重荷軸承),風力発電 (スピンドル軸承),精密機械 (スピンドル軸承) など
