商品の詳細:
|
| 応用: | テストとキャリブレーション | 電力周波数: | 50 Hz |
|---|---|---|---|
| 寸法: | モデルによって異なります | ベアリングID: | 60-120 mm |
| ベアリングOD: | 200 mm | 放射状荷重: | 300 kN |
| 軸荷重: | 200 kn | スピード: | 5000 rpm |
| ハイライト: | ベアリング試験台 5000 rpm,ベアリング用動的試験台,ベアリングテスター 内径60-120mm |
||
Seelongは、新エネルギーモーター、ハイブリッドパワーシステム、エンジン、トランスミッションなどの試験装置の研究開発、生産、サービスを専門としています。 製品の説明
SYJ-d60-120 ベアリング試験台の主なコンポーネント

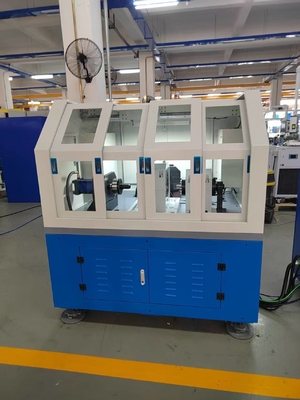

S SYJ-d60-120 ベアリング寿命試験機は、主にベッド、試験本体、駆動システム、負荷システム、潤滑システム、空冷システム、電気制御システム、およびソフトウェアで構成されており、図1に示されています。
図1（鉄道ベアリング試験台の全体構成）
1) マトリックス

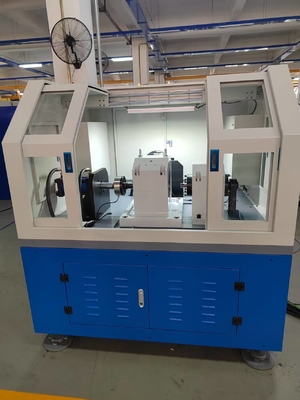

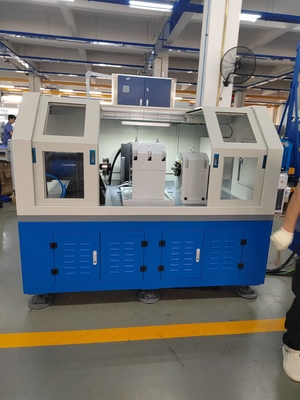

は鉄道ベアリング試験台の核心部分であり、その構造は鉄道ベアリング試験台技術の鍵となります。試験台本体は、負荷装置、試験軸システム、試験ベアリング、負荷機構などで構成されています。鉄道ベアリング試験台の基盤と見なされ、ダクタイル鋳鉄製で、高速回転および大負荷運転における試験台の安定性を確保できます。2) 試験台本体
試験台本体
は鉄道ベアリング試験台の核心部分であり、その構造は鉄道ベアリング試験台技術の鍵となります。試験台本体は、負荷装置、試験軸システム、試験ベアリング、負荷機構などで構成されています。3) 駆動システム試験ベアリングツーリング3) 駆動システム駆動モーターはサーボモーターを採用し、速度閉ループ制御を採用しています。モーターは速度とトルクを試験スピンドルに伝達します。モーター出力は37kWで、モーター特性曲線は以下のとおりです。
試験特性を満たす：モーター制御速度範囲100～±2000 rpm。
サーボモーター特性曲線
4) 負荷システム

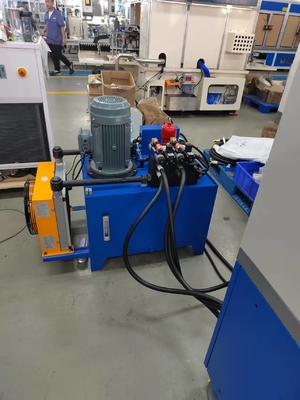

負荷システムは油圧サーボバルブ閉ループモードを採用しています。油圧負荷システムは試験台本体の外側に配置され、メンテナンスと放熱に便利です。油圧負荷システムは、電気油圧閉ループサーボ負荷システムの重要な部分です。
5) 潤滑システム
潤滑システムは、機器ベアリング潤滑システムです。機器ベアリングの潤滑要件を満たすために、潤滑システムには供給および戻りオイルポンプを装備する必要があります。
6) 制御システムと電気部品

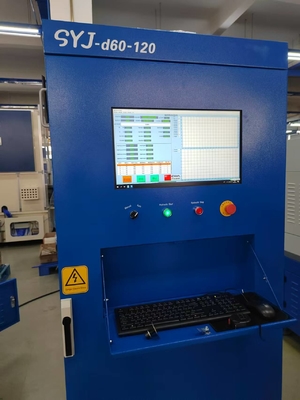

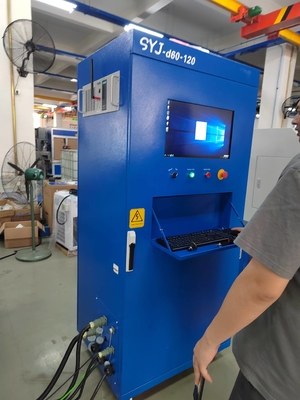

制御システムは、オムロンプログラマブルコントローラ、プログラマブル制御端末、周波数変換駆動ユニット、各種センサー（温度、速度、圧力、振動）取得ユニット、モーターなどで構成されています。
7) 空冷システム
軸流ファンは、Texas Asia Pacific Group Co., Ltd.、YTCZ-6.3F製の超低騒音軸流ファンを使用しており、風量は15800 m3/h、風速は10m/s、制御された空気供給速度です。
SYJ-d60-120 5000 rpm ベアリング試験台技術パラメータ
技術指標
値
試験ベアリングの内径
φ60 mm - φ120 mm
| 最大軸方向試験負荷 | 0-200 kN、精度±3％（各ベアリングセットは走行距離に応じて負荷可能） |
| 最大ラジアル試験負荷 | 0-300 kN、精度±3％（各ベアリングセット、静的負荷、負荷は調整可能） |
| 最高速度 | 0-5000 r/min（速度は調整可能）、閉ループ制御、制御精度±2％ |
| 負荷モード | 自動または手動調整モード、事前プログラムされた負荷スペクトルモード、速度モード |
| 補助ベアリング | 薄油による強制潤滑 |
| SYJ-d60-120 5000 rpm ベアリング試験台 | 特徴 |
| 1) 電源要件：入力電源は単相三線AC220V±10％50Hzです。 | 2) 漏電保護：電流型漏電保護、IΔn ≤30mA、動作時間≤0.1s、容量10A。 |
Seelongは、新エネルギーモーター、ハイブリッドパワーシステム、エンジン、トランスミッションなどの試験装置の研究開発、生産、サービスを専門としています。4) データコレクター：実験データを収集するためにデータコレクターが構成されています。
5) 実験機構：転がり軸受の公称直径、スパン、転がり軸受の種類、可動転がり軸受シート、転がり軸受ラジアル負荷装置などを含みます。
6) センサー：さまざまな負荷下でのベアリング性能を測定するために、転がり軸受ラジアル負荷センサー、総ラジアル負荷センサー、総軸方向負荷センサー、左右転がり軸受軸方向負荷センサーなど、複数のセンサーを装備しています。
SYJ-d60-120 5000 rpm ベアリング試験台
適用分野
ベアリング製造およびベアリングの信頼性に対する高い要件を持つ業界をカバー：ベアリング生産（R&D、品質検査）、自動車（ホイールハブ/ギアボックスベアリング）、航空宇宙（エンジンベアリング）、鉄道輸送（車輪セットベアリング）、建設機械（高負荷ベアリング）、風力発電（スピンドルベアリング）、精密工作機械（スピンドルベアリング）など。
