商品の詳細:
|
| 常動電力の速度範囲 (rpm): | 4200〜15000回転/分 | モデル: | SSCH45-4200/17000 |
|---|---|---|---|
| 湿度: | ≤ 80% | 常時トルク速度範囲: | 0〜4200回転/分 |
| 冷却方法: | 空気冷却 | 高さ: | <1000m |
| 測定精度: | ±0.2%FS | 定数電源: | 45KW |
| 評価されるトルク: | 95Nm | 最大作業速度 (rpm): | 17000回転/分 |
| 評価される電圧（v）: | AC 380 | 定格電流 (A): | 87 A |
| エンドコーダー: | 上海・ジングフェン | エンコーダのモデル: | HTL 512 |
| 積み過ぎの機能: | 110% | ||
| ハイライト: | 車両モーター性能試験ベンチシステム,45kWのモーター性能テストベンチシステム |
||
ダイナモメーター試験台組成の説明

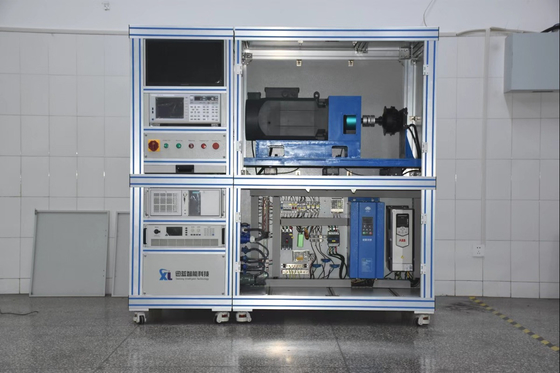

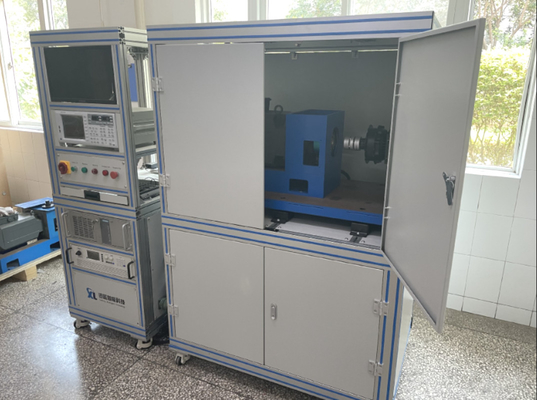

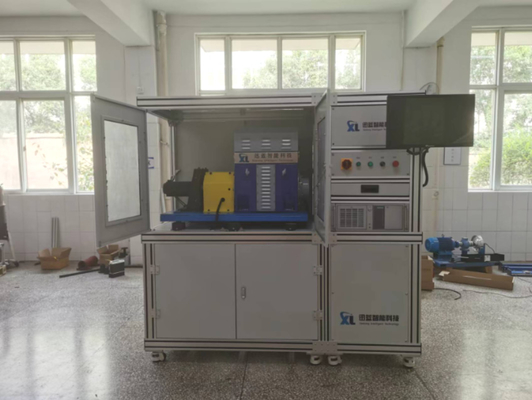

試験台全体は上図に示されており,主に電気ダイナモメーター,試験中のモーターの固定支架,接続シャフト,保護蓋などが含まれています.

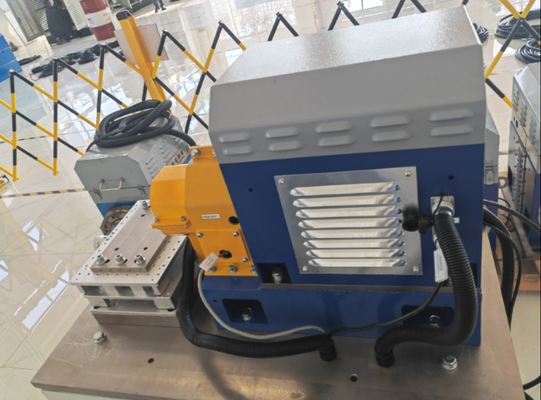

電動ダイナモメーターには,冷却装置 (扇風機),回転エンコーダー,軸温モニタリングシステムが含まれます.モーターベアリングは輸入ベアリングです.速度の信号はバスを通して変頻駆動キャビネットに送られます.制御システムに送信され,元のシールドケーブルを使用して,閉ループ制御を形成します.同時に,速度とトルク値は保存され,表示されます.コンピュータ・ユニットで調整・制御する.
適用する
電気,機械,熱,音響性能を分析し,決定するために使用されます.信頼性や耐久性試験や冷式起動性能測定が現実的な条件下で実施できる統合されたシーロン TCM 自動化システムは,すべての関連試験手順に完全に自動運転を可能にするため,時間とコスト効率の良いテストです.
すべての測定データは均一なタイムスタンプで保存され,データポスト処理ツールでさらに処理できます.SeeLong SLM をベースにした"仮想試験場"技術のオプション統合は,統合を実装するための仮想開発とテスト環境も提供していますテストベッドでも,最適化と検証のタスク.
技術パラメータ
SSCH45-4200/17電気ダイナモメーター 技術パラメータ
| ポイント | 電動ダイナモメーターのパラメータ |
| モデル | SSCH45-4200/17000 |
| ブランド | シーロン |
| 定数電源 (kW) | 45 |
| 定数トルク (Nm) | 95 |
| 常時トルク速度範囲 (rpm) | 0-4200 |
| 絶え間ない 力スピード範囲 (rpm) | 4200〜15000 |
| 最大作業速度 (rpm) | 17000 |
| 定数電圧 (V) | AC 380 |
| 定数電流 (A) | 87 |
| 熱分散方法 | 空気冷却 |
|
トルク測定精度(%FS) |
±0.2%FS |
| エンコーダー | 上海・ジングフェン |
| エンコーダのモデル | HTL 512 |
| カスタマイズできる | |
SSCH45電気ダイナモメーターには以下の重要な利点があります.
水力・渦流ダイナモメーターの基本原理は,原動力によって生成される機械エネルギーを熱エネルギーに変換し,水で冷却した後,熱を吸収することです.プライムモーターが放出するエネルギーは回収できない変換過程でエネルギーも消費されます.しかし,電気ダイナモメーターは,プライムモーターによって生成される機械エネルギーを電気エネルギーに変換し,他の機器に使用するために内部グリッドに戻すことができます..
電気ダイナモメーターの負荷特性は,零速度から定速まで恒定トルク特性と,定速から最大速度まで恒定電源特性と電動機械の負荷特性に完全に適合する一般的に,水力ダイナモメーターは1つの方向にのみ負荷することができますが,渦巻流ダイナモメーターは2つの方向に負荷することができます.それはパワーバックドラッグプライムモーターとして使用することはできません.電気ダイナモメーターは,簡単に両方向の負荷を認識し,パワーバックドラッグプライムモーターとして使用することができます.
全国標準に完全に適合するアクセサリーの使用により,ユーザーは製造者に保守を頼る必要なくなり,完全に自力で日常的な保守を行うことができます.ホストとセンサーを交換する必要がある場合でさえ電気ダイナモメーターは,そのシンプルな構造とメンテナンスの自由のために,企業の試験機器の技術的変革のための最も理想的な代替製品です.スピード制御の性能も最高ですエネルギー節約効果も大きい.
電気ダイナモメーターは,試験台全体の試験コアです.電気ダイナモメーターのアクチュエーターとして変数周波数インバーターシステムを採用し,テストベンチシステムの制御コアとして新世代のテストと制御システムを採用Seelongソフトウェアテストシステムは C#プラットフォームに基づいて開発され,システムの高度なダイナミック制御を行うことができます.Seelong試験制御システムは,自動的に適切な設定試験サイクルとユーザー定義ダイナミック試験サイクルを完了することができます.■同時に,シーロン試験制御システムは外部補助機器を統合し,集中通信と制御を行うことができます.
試験台システムは 模様式設計で 異なる試験要件と予算に従って作られています私たちのプロのエンジニアは,顧客のために異なるダイナモメーターテストベンチシステムをカスタマイズします.
ダイナモメーターのテストベンチシステム (新しいアプリケーションの開発を除く) のソフトウェアシステムを終身無料にアップグレードします
典型的な用途
1) 運動性能試験と制御に関する研究
2) モーター効率の評価
3) モーターシステムのフード性能評価
4) モーター耐久性評価など
会社プロフィール
シーロン インテリジェント テクノロジー (ルオヤン) 株式会社 (Seelong Intelligent Technology (Luoyang) Co., Ltd) は,機器の測定,制御,設計,航空宇宙などの様々な分野におけるパワーエンジニアリングシステムの製造と販売美しいピオニー・フラワー・シティ - 神々の首都ロウヤンにある
主な製品は電気ダイナモメーター,トルクセンサー,測定制御システム,状態保証システム,その他の製品です.生き残りのための品質と発展のためのサービスのビジネス哲学を堅持する各分野における電力エンジニアリングの測定と制御ソリューションをユーザーに提供します.
シーロングの先進的なデザイン哲学と豊富な業界経験により 同業界における競合他社より技術的な優位性を得ていますそして会社の製品が実際の市場需要を より良く満たすことができますシーロンでは 革新に勇気づけられています清水大学や山東大学などの国内の研究機関と長期的かつ深遠な協力関係を確立しましたCE認証,ISO9001品質システム認証,AAAレベルの企業認証を通過し,10以上の発明特許と2つのソフトウェア著作権を取得しました.国内外で100人以上のユーザーにプロの設備とサービスを提供しました低コストの製品と高品質のサービスで国内外の顧客の信頼を得て 長期にわたる双方に利益をもたらす戦略的パートナーシップを確立しました
企業は常に"技術革新を使命として 質の高いサービスを提供することを目的として"というビジネス哲学を堅持しています同じ産業の高度なレベルを常に上回る高品質の製品とサービスを 顧客に提供するために 高い知能,精度,速度,信頼性追加価値
シーロン インテリジェント テクノロジー (ルオヤング) 株式会社のすべての従業員は,国内外の顧客の誠実な協力を歓迎し,未来と共通の発展のために協力します.
会社証明書
梱包 と 輸送
よくある質問
Q:我々の協力のための最小注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
