商品の詳細:
|
| 基質材料: | ステンレス鋼 アルミ合金 ハステロイ | 動作圧: | 0〜15bar |
|---|---|---|---|
| 動作温度: | -45°C~200°C | 適用される介質: | 水,冷却液,油,腐食性液体など |
| メカニカルライフ: | 漏れのない5000の挿入物 | ||
| ハイライト: | 銅製の流体コネクタ,高品質の流体コネクタ,アルミ合金流体コネクタ |
||

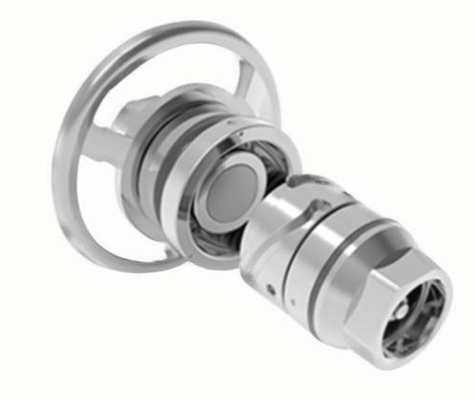

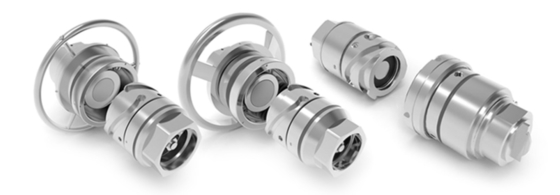

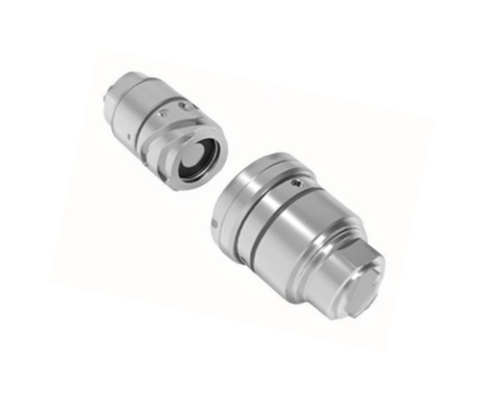

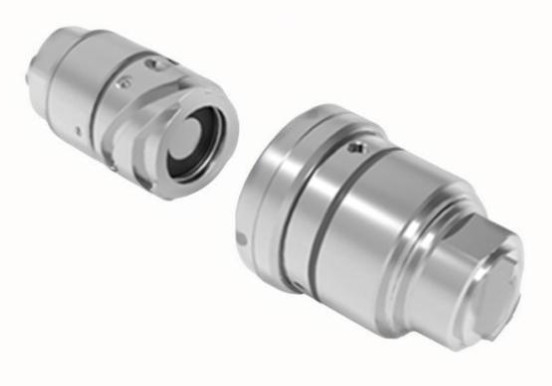

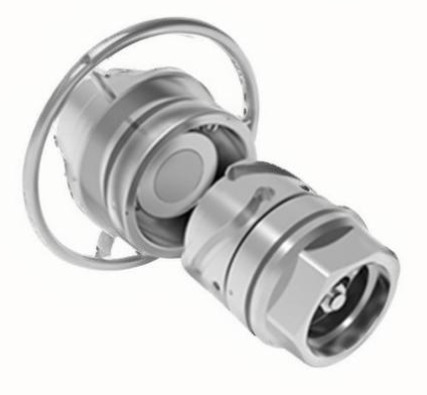

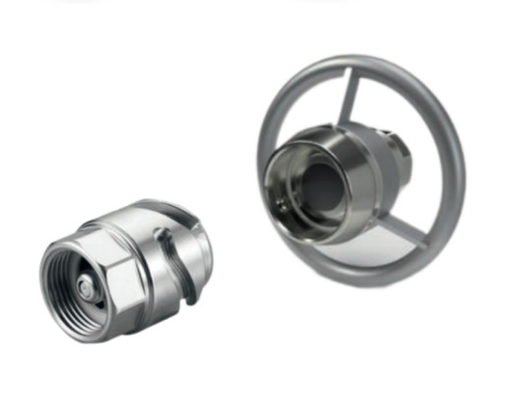

TFC 三溝式流体接続器
TFCシリーズの3溝の流体コネクタは3溝のロック方法を採用し,スローティングを押して引っ張ることでプラグとソケットのロックと切断を実現し,操作が簡単です.安全で信頼できる. 軍事防衛,石油化学,鉄道タンク車,コンテナ,海洋貯蔵タンクの積載と卸荷などの大型流量パイプライン設備の接続システムに広く使用されています.
TFC 三溝流体コネクタの利点
1) 独特の3溝のロック構造設計,操作が簡単で,接続は安定して信頼性があります.
2) 操作ハンドホイールは,操作をより便利で迅速にするエゴノミックな設計で装備されています.
3) 双方向シャットオフバルブ設計,接続状態と断断状態の両方で密閉され,漏れなく,安全で信頼性があります.
4) 軸型ドッキング,線形流量,圧縮が減少し,流量/圧縮比が優れている.
5) 基板材料と表面コーティングは耐磨性および耐腐蝕性が強い.
6) 平らな防汚染設計により,汚染物質がパイプシステムに侵入することを最小限に抑える.
7) 液体の流出が環境汚染を引き起こすのを防ぎ,操作者の安全を保証します.
8) 航空宇宙,化学産業,その他の分野では,良い耐腐蝕性と熱安定性が必要であるため,基板材料はハステロイを選択することができます.
9) 流量パラメータに応じて,7種類の直径を選択できます.
10) 管の温度に応じて,異なる温度を持つループを迅速に識別するのに4色識別流体コネクタが提供できます.
11) 液体コネクタは,パイプラインや機器に様々な方法でインストールできます.尾インターフェースをカスタマイズする必要がある場合は,当社の会社に連絡してください.
| 基板材料 | ステンレス鋼 アルミ合金 ハステロイ |
| シール材料 | ニトリルゴム,EPDM,フローアゴム,シリコンゴム |
| 適用される介質 | 水,冷却液,油,腐食性液体など |
| 動作温度 | -45°C~200°C |
| 動作圧 | 0〜15bar |
| 塩噴霧試験 | ≥120h |
| 振動試験 | GJB360B-2009 方法によると,漏れなく 1Mpa の圧力振動に耐える. |
| 衝撃試験 | GJB360B-2009 方法によると,漏れなく 1Mpa の圧力衝撃に耐える. |
| メカニカルライフ | 漏れのない5000の挿入物 |
TFCシリーズプラグ/ソケットパラメータ
| モデル仕様 | TFC25 | TFC32 | TFC40 | TFC50 | TFC65 | TFC80 | TFC100 |
| 相当直径 (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 最大動作圧 (バー) | 25 | 15 | 15 | 15 | 15 | 15 | 10 |
| 最大作業流量 (L/min) | 145 | 238 | 372 | 581 | 982 | 1488 | 2325 |
|
流量係数 (m3/h) |
12 | 20.5 | 32.5 | 63.5 | 75.6 | 86.1 | 102.2 |
| 挿入物あたりの最大漏れ量 (mL) | 0.4 | 0.6 | 0.9 | 1 | 1.2 | 1.3 | 2.3 |
| シャットオフバルブ | 双方向 | 双方向 | 双方向 | 双方向 | 双方向 | 双方向 | 双方向 |
| 最大回転トルク (N•m) | 6 | 8 | 10 | 20 | 24 | 30 | 40 |
| 最大分離トルク (N•m) | 8 | 10 | 12 | 22 | 26 | 32 | 42 |
TFCシリーズプラグ/ソケット 流量曲線
エネルギー貯蔵技術が新しいエネルギー産業革命の核心です エネルギー貯蔵技術によって新しいエネルギー発電の流暢な出力を達成できる新しいエネルギー発電によって引き起こされる ネットワーク電圧,周波数,相の変化を効果的に調整できます大規模な風力発電と太陽光発電が 簡単に信頼性のある方法で 従来の電力網に組み込まれるように.
現在,エネルギー貯蔵温度制御システムは主に空気冷却と液体冷却を使用しています.空気冷却式熱散は,電池セルから発生する熱を扇風機によって外へ運びます.構造がシンプルでコストが安いが,熱伝達係数が低く,冷却速度は遅い.液体冷却熱消耗は冷却液のコンベクション熱転送によってバッテリーの温度を下げる熱源,低エネルギー消費,高熱伝導性,より均一な熱散,しかし,空気冷却よりも屋外環境に適している.
エネルギー貯蔵装置の効率的な運用は,温度制御システムの保証から切り離すことはできません. エネルギー貯蔵密度の急速な増加により,効率的な液体冷却システムは,温度制御の発展の重要な方向になっています. 私たちの会社によって開発された流体コネクタの性能は安全で信頼性があり,操作は簡単で迅速です.プラグとソケットは2方向シャットオフバルブです.そして,フラットドリップのないデザインは,プラグとソケットが接続と脱線状態で密閉を維持することができますことを保証します操作者の安全を確保し,環境汚染を引き起こす液体の漏れを防止する.
について航空宇宙温度制御システムとは切り離せないものなのです.私たちの会社は,軍事防衛システムのための流体コネクタの開発に特化した安全で信頼性の高い性能,便利で迅速な操作により,空中機器の温度制御システムに持続的かつ信頼性の高い保証を提供します.
数百百万の操作を毎秒実行する サーバー・ステーションやスーパーコンピュータはデータ処理機器の熱消耗性能は,コンピュータのコンピューティング速度と寿命と直接関係しています私たちの会社はデータ処理機器のための流体コネクタの開発に特化しています. 安全で信頼性の高いパフォーマンス,便利で迅速な操作,コンピュータの冷却システムに持続的かつ信頼性の高い保証を提供します.
