商品の詳細:
|
| 適用する: | テストとキャリブレーション | 電力周波数: | 50 Hz |
|---|---|---|---|
| 寸法: | モデルによって異なります | ベアリングID: | 120~200mm |
| ベアリングOD: | 200〜300mm | 放射状荷重: | 200 kn |
| 軸荷重: | 30 kN | スピード: | 2000回転/分 |
| ハイライト: | 2000 rpm bearing test bench,bearing test bench 120-200mm,dynamic test bench with warranty |
||
SYJ-d120-200 2000rpm ベアリング試験台 製品の説明
SYJ-d120-200 ベアリング試験台の主なコンポーネント

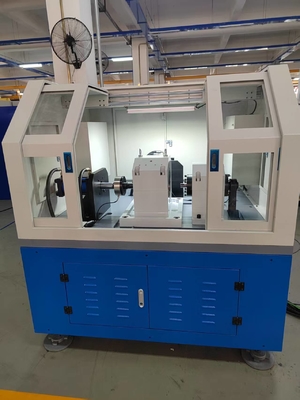

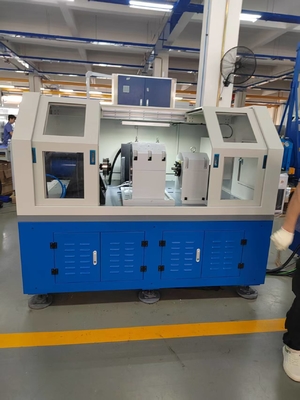

S SYJ-d120-200 ベアリング試験台は、主にベッド、試験体、駆動システム、負荷システム、潤滑システム、空冷システム、電気制御システム、およびソフトウェアで構成されており、図1に示されています。
図1（鉄道ベアリング試験台の全体構成）
1) マトリックス
この マトリックスは、鉄道ベアリング試験台の基盤と見なされ、ダクタイル鋳鉄製で、高速回転および大負荷運転における試験台の安定性を確保できます。
自動車産業試験台本体
この 試験台本体は鉄道ベアリング試験台の核心部分であり、その構造は鉄道ベアリング試験台技術の鍵となります。この 試験台本体は、負荷装置、試験軸システム、試験ベアリング、負荷機構などで構成されています。
図2
試験ベアリングツーリング
航空宇宙駆動システム
駆動モーターはサーボモーターを採用し、速度閉ループ制御を採用しています。モーターは速度とトルクを試験スピンドルに伝達します。モーター出力は37kWで、モーター特性曲線は次のとおりです。
試験特性を満たす：モーター制御速度範囲100～±2000 rpm。
サーボモーター特性曲線
鉄道輸送負荷システム

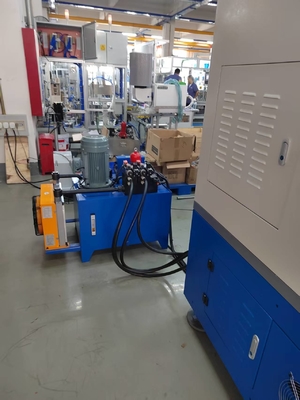

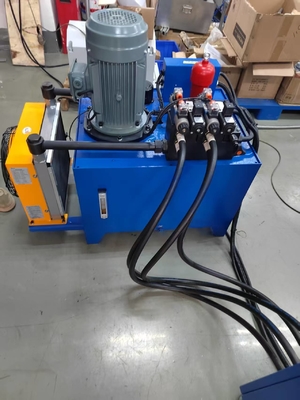

負荷システムは油圧サーボバルブ閉ループモードを採用しています。油圧負荷システムは試験台本体の外側に配置され、メンテナンスと放熱に便利です。油圧負荷システムは、電気油圧閉ループサーボ負荷システムの重要な部分です。
建設機械潤滑システム
潤滑システムは、機器ベアリング潤滑システムです。機器ベアリングの潤滑要件を満たすために、潤滑システムには供給および戻りオイルポンプを装備する必要があります。
風力発電産業制御システムと電気部品

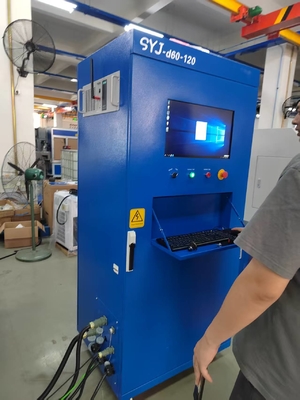

制御システムは、オムロンプログラマブルコントローラー、プログラマブル制御端末、周波数変換駆動ユニット、さまざまなセンサー（温度、速度、圧力、振動）取得ユニット、モーターなどで構成されています。
精密工作機械空冷システム
軸流ファンは、Texas Asia Pacific Group Co., Ltd.、YTCZ-6.3F製の超低騒音軸流ファンを使用し、風量は15800 m3/h、風速は10m/s、制御された空気供給速度です。
SYJ-d120-200 2000 rpm ベアリング試験台の技術パラメータ
| 技術指標 | 値 |
| 同時に試験されるベアリングの数 | 2 |
| 試験ベアリングの内径 | φ120 mm-φ200 mm |
| 試験ベアリングの外径 | φ200 mm-φ300 mm |
| 最大軸方向試験負荷 | 2-30 kN、精度±3%（各ベアリングセットは走行距離に応じて負荷可能） |
| 最大半径方向試験負荷 | 5-200 kN、精度±3%（各ベアリングセット、静的負荷、負荷は調整可能） |
| 最高速度 | 100-2000 r/min（速度は調整可能）、閉ループ制御、制御精度±2% |
| 負荷モード | 自動または手動調整モード、事前プログラムされた負荷スペクトルモード、速度モード |
| 補助ベアリング | 薄いオイルによる強制潤滑 |
適用分野 特徴
1) 電源要件：入力電源は単相三線AC220V±10% 50Hzです。
2) 漏電保護：電流型漏電保護、IΔn ≤30mA、動作時間≤0.1s、容量10A。
3) ガバナー：モーターに調整可能な電力を供給するために、AC速度モーターガバナーを装備。
4) データコレクター：実験データを収集するためにデータコレクターが構成されています。
5) 実験機構： 転がり軸受の公称直径、スパン、 転がり軸受の種類、可動転がり軸受シート、転がり軸受半径方向負荷装置などを含みます。
6) センサー：さまざまな負荷下でのベアリング性能を測定するために、転がり軸受半径方向負荷センサー、総半径方向負荷センサー、総軸方向負荷センサー、左右転がり軸受軸方向負荷センサーなど、複数のセンサーを装備しています。SYJ-d120-200 2000 rpm ベアリング試験台
適用分野 1) ベアリング製造業：
新製品開発、製造プロセス検証、工場品質検査に使用されます。2)
自動車産業: ホイールハブベアリングやギアボックスベアリングなどの主要コンポーネントの試験;3)
航空宇宙: エンジンベアリングや着陸装置ベアリングなどの極限作業条件コンポーネントの試験;4)
鉄道輸送: 高速鉄道および地下鉄の車輪セットベアリングおよびトラクションモーターベアリングの性能を検証;5)
建設機械: 掘削機、クレーンなどの重負荷ベアリングの試験;6)
風力発電産業: 風力タービンの主軸ベアリングとヨーベアリングの試験;7)
精密工作機械: 高速かつ高精度な作業条件下でのスピンドルベアリングの安定性を検証。会社概要
洛陽市Seelongインテリジェントテクノロジー株式会社は、航空宇宙、自動車、新エネルギーなど、さまざまな分野の電力工学システム向けの機器測定、制御、設計、製造、販売サービスを専門とするハイテク企業です。同社は、美しい牡丹の都市である洛陽に位置しています。
Seelongは、新エネルギーモーター、ハイブリッドパワーシステム、エンジン、トランスミッションなどの試験装置の研究開発、製造、サービスを専門としています。
当社の主な製品には、電気ダイナモメーター、測定および制御システム、DC電源、および作業条件保証システムが含まれます。Seelongは、完全な販売およびサービスシステムを備えており、p rovid ingf ine q uality s urviv s urviv al and k eep ing on r enovation for development、 and providing users with various types of power engineering measurement and control solutions in various fieldsというビジネス哲学を遵守しています。Seelongの高度な設計哲学と豊富な業界経験により、同社は、同じ業界の競合他社よりも技術的な
Advantages をリードしており、同社の製品は実際の市場需要をより良く満たすことができます。Seelongは革新に勇敢です。独自の技術的ブレークスルーと開発を重視しながら、清華大学や山東大学など、複数の国内研究機関と長期にわたる深い協力関係を確立しています。CE認証、ISO9001品質システム認証、AAAレベル企業認証に合格し、10件以上の発明特許と2件のソフトウェア著作権を取得しています。国内外の100人以上のユーザーに専門的な機器とサービスを提供しており、同社は費用対効果の高い製品と高品質なサービスにより国内外の顧客からの信頼を獲得し、長期的なウィンウィンの戦略的パートナーシップを確立しています。洛陽市Seelongインテリジェントテクノロジー株式会社の全従業員は、国内外のお客様からの誠実な協力を心から歓迎し、将来と共通の発展のために協力します。
