SSCH160-6000-10000 160kW 産業用油圧ポンプダイナモメータ試験台

SSCH160-6000-10000 160kW産業用油圧ポンプダイナモメータ試験台

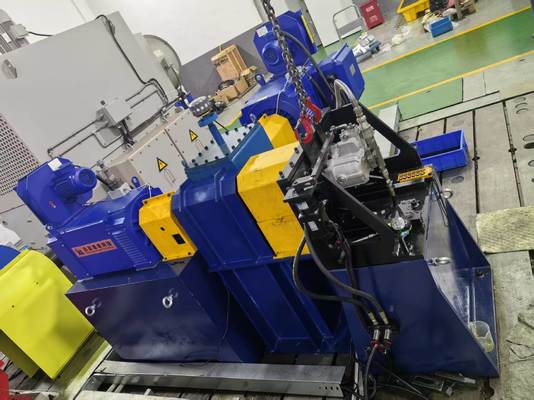

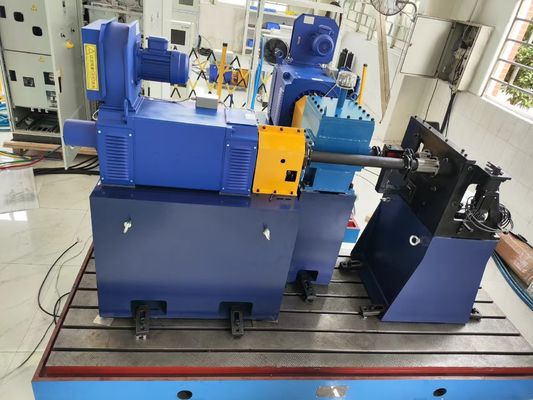

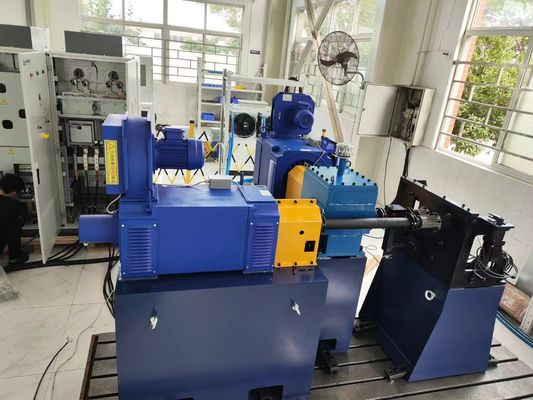

1. SSCH160-6000-10000 160kW産業用油圧ポンプダイナモメータ試験台システム概要

SSCH160-6000-10000油圧ポンプダイナモメータ試験台は、高負荷の産業用油圧機器向けに特別に設計されています。160kWの高負荷電動ダイナモメータ、産業グレードの高圧油圧ポンプ、多条件負荷モジュール、および産業グレードの計測制御システムを統合しています。高圧（50MPa）、高負荷（160kW連続負荷）、定常状態の運転条件下での産業用油圧ポンプの包括的な性能試験を可能にします。このシステムは85％以上の電気エネルギー再循環をサポートしており、射出成形機、冶金機械、鉱山設備で使用される高圧油圧ポンプの性能校正、1000時間の耐久性検証、および故障シミュレーションに適しています。産業用油圧業界の、高い信頼性、高負荷、長サイクル試験の要件を満たしています。

2. SSCH160-6000-10000 160kW産業用油圧ポンプダイナモメータ試験台システムコンポーネント

1) 産業用高圧油圧ポンプ: 定格圧力50MPa、流量80L/min、産業用耐摩耗性油圧作動油（L-HM46/68など）に適しており、高圧での長期的な運転安定性を備え、負荷モジュールに連続的な高圧油源を提供し、射出成形機や冶金プレス機の実際の油供給条件をシミュレートします。

2) 燃料タンクモジュール: 200Lの有効容量、ブースト調整範囲0-0.3MPa（産業用ポンプの圧力調整要件に対応）、三段階ろ過システム（10μm精度）を装備し、油の汚染による油圧ポンプの摩耗を防ぎ、高圧条件下での油の清浄度と循環安定性を確保します。

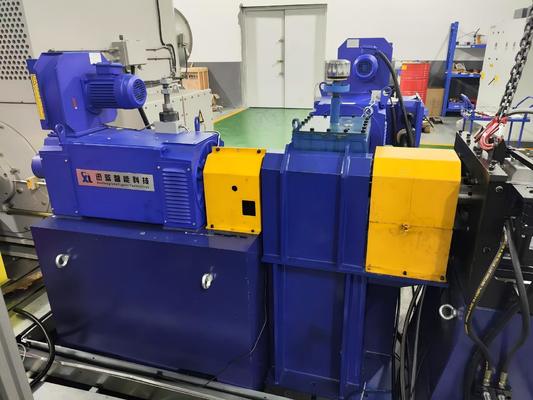

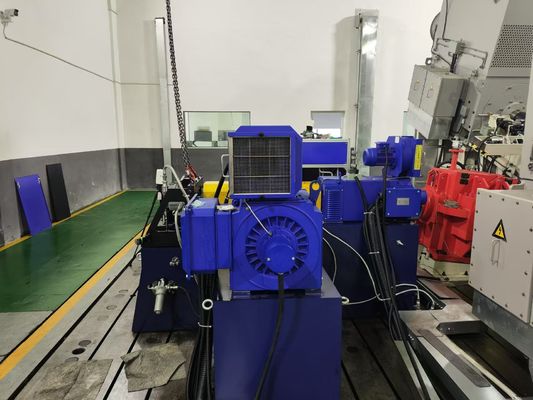

3) 160kW電動ダイナモメータ: コアパワー試験ユニットは、0〜10,000 rpmの無段階速度調整を提供し、120％の過負荷運転（短時間10分間、産業用ポンプの起動および停止時の衝撃負荷に適しています）をサポートし、電磁力負荷を通じて定常トルクを正確に制御し、85％以上の電力回生効率をテストします。

4) トルクおよび速度センサー: トルク範囲0〜500Nm、速度範囲0〜10000r/min、精度レベル≤0.1％FS、産業用油圧ポンプのトルクと速度データをリアルタイムで取得し、高負荷下での定常状態データ取得のニーズに対応します。

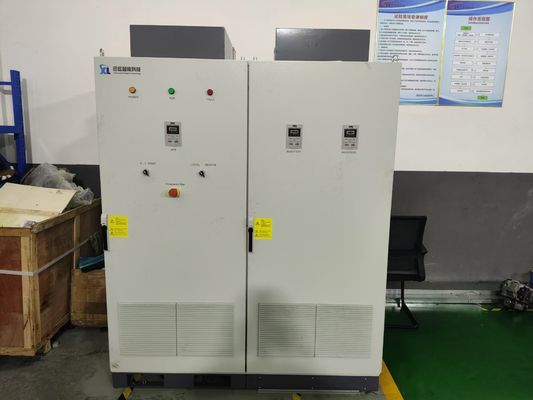

5) 可変周波数インバータシステム: 直接トルク制御（DTC）を使用し、制御精度は±0.01Hzです。動作温度範囲は0℃〜45℃（産業ワークショップの温度変動に対応）、IP54保護レベル、高度1000m以下で100％全負荷で動作、騒音レベルは≤85dB、産業用LAN用のModbus通信プロトコルをサポートしています。

6) 負荷モジュール: これらのモジュールは、3種類の産業用負荷に分けられます：①高圧リリーフ負荷：このモジュールは、50MPaクラスのリリーフバルブグループを使用して、油圧ポンプの高圧定常状態圧力流量特性をテストします。②比例スロットル負荷：このモジュールは、比例バルブを使用して、射出成形機の金型クランプ/開放中の流量変化をシミュレートします。③高負荷ローディングシリンダー：このモジュールは、50kNクラスの油圧アクチュエータを使用して、冶金設備プレスおよび鉱山機械リフティングの高負荷状態をシミュレートします。

7) 計測制御モジュール: マルチチャネルデータ収集ユニット（サンプリング周波数300Hz、産業用定常状態試験に適しています）を統合し、トルク、圧力（0〜60MPa）、流量（0〜100L/min）、油温など150以上のパラメータの同時取得をサポートし、ポンプの体積効率と全効率曲線、および産業機器固有の試験レポートを自動的に生成します。

8) リモートコントロールモジュール: このモジュールは、DSP + FPGAデュアルコアアーキテクチャ、X86アーキテクチャCPU（1.0GHz主周波数、1GBメモリ、8GB DOMディスク）を使用し、Win10 IoT Industrial Editionシステムをプリインストールしています。ワークショップMESシステムとのドッキングをサポートし、500m以内のローカル/リモート制御を実現し、産業用無人ワークショップのニーズに対応します。

3. 160kW産業用油圧ポンプダイナモメータ試験台技術パラメータ

4. SSCH160-6000-10000 160kW産業用油圧ポンプダイナモメータ参照規格

国内規格

1) GB/T 3766-2021 油圧伝動システムとその構成部品の一般規則と安全要件
2) GB/T 17487-2021 油圧ポンプ試験方法
3) GB/T 23537-2017 油圧ピストンポンプ（産業用高圧ピストンポンプの特別規格）
4) JB/T 7039-2016「油圧ポンプの騒音値の制限」（産業ワークショップの騒音コンプライアンス要件）

国際規格

1) ISO 4413:2010「油圧流体動力-システムとその構成部品の一般規則と安全要件」
2) ISO 10770-1:2019「油圧流体動力-ポンプとモーター-パート1：公称圧力、公称変位、公称速度」（産業用ポンプ公称パラメータ規格）
3) DIN 24313:2019 油圧流体動力-ポンプの試験方法
4) ISO 9906:2012「往復内燃機関-性能」（産業用ポンプ駆動モーター性能試験に適しています）

5. SSCH160-6000-10000 160kW産業用油圧ポンプダイナモメータ試験台の主な利点

1) 高負荷定常状態試験能力: 160kWダイナモメータは、0〜10,000 rpmの定常状態運転をサポートし、トルク制御精度は±0.2％FSです。射出成形機ポンプの「24時間連続運転」運転条件シミュレーションに対応し、産業用油圧ポンプの50 MPa高圧定常状態試験を72時間連続して実施できます。

2) 産業用高圧への深い適応: 50MPaクラス油圧ポンプ+高圧リリーフバルブグループは、主流の産業用高圧プランジャーポンプ（35〜70MPa）の試験要件をカバーし、高圧下でのポンプの体積効率減衰傾向を正確に捉え、産業機器油圧システムの選択にデータサポートを提供します。

3) 省エネとコストの利点: エネルギー再送効率が85％を超え、システムは160kWの全負荷で1時間あたり約136kWhの電力を回収し、従来の抵抗負荷試験台と比較して年間エネルギーコストを60％以上節約します。産業用ポンプのバッチ品質検査および長期耐久性試験に特に適しています。

4) 複数の産業作業条件シミュレーション: 負荷モジュールは、高圧オーバーフロー（冶金プレス）、比例スロットル（射出成形クランプ）、高負荷ローディング（鉱山リフティング）の3つのモード切り替えをサポートしています。機器を変更することなく、さまざまな産業シナリオでのポンプ性能試験を完了できます。

5) 産業ワークショップの適応性: 可変周波数インバータシステムは、IP54保護と強制水冷を備えており、産業ワークショップの粉塵や温度変動の環境に適応できます。また、ワークショップのMESシステムとのModbusプロトコル統合をサポートし、試験データを生産管理システムと連携させることができます。

6) 高い信頼性の設計: ダイナモメータのコアコンポーネントは、産業グレードの耐久性のある材料（SKF産業用高負荷シリーズベアリングなど）で作られており、年間メンテナンス時間は≤30時間です。三段階オイルタンクろ過システムは、油圧ポンプの摩耗を減らし、試験装置の耐用年数を延ばします。

6. SSCH160-6000-10000 160kW産業用油圧ポンプダイナモメータシステムアプリケーション

1) 高負荷射出成形機油圧ポンプ試験: 射出成形機の35〜50MPa高圧プランジャーポンプを対象とし、金型クランプ/射出条件下での圧力流量特性と体積効率を測定し、射出成形品の成形安定性を確保します。

2) 冶金機械油圧システムの検証: 冶金プレスおよび圧延機で使用される40〜60MPa油圧ポンプに適応し、高温および高負荷条件をシミュレートし、ポンプの高圧、長期運転信頼性、および故障警告機能を検証します。

3) 鉱山機械油圧ポンプの品質検査: 鉱山掘削機およびローダーの油圧メインポンプ（30〜50MPa）の工場性能校正を提供し、負荷感度制御および汚染防止機能をテストし、過酷な鉱山環境での機器の可用性を確保します。

4) 船舶甲板機械試験: 船舶のアンカーウインチおよびウインチに使用される30〜40MPa油圧ポンプについて、低速および高負荷条件下でのトルク出力と効率をテストし、造船業界の信頼性要件を満たします。

5) 産業用油圧ポンプの研究開発と改善: 油圧ポンプメーカー向けに80〜200kWの中大出力ポンプの研究開発と試験を提供し、ポンプの高圧シール構造と分配プレート設計を最適化し、製品の競争力を高めます。

7. 産業用油圧ポンプダイナモメータ試験台モデルリスト
