商品の詳細:
|
| 認証: | CE、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0~1000回転/分 |
|---|---|---|---|
| 不変の力の範囲: | 1000~3000回転/分 | 保証: | 1年 |
| 最大作業速度: | 3300rpm | 定格トルク: | 1910Nm |
| 定格電力: | 200kw | 測定範囲: | 0-1000Nm |
| 重さ: | 1700kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 200kW モーターダイナモメーター試験ベンチ,電気モーター性能試験システム,保証付き 3300V モーターダイナモメーター |
||

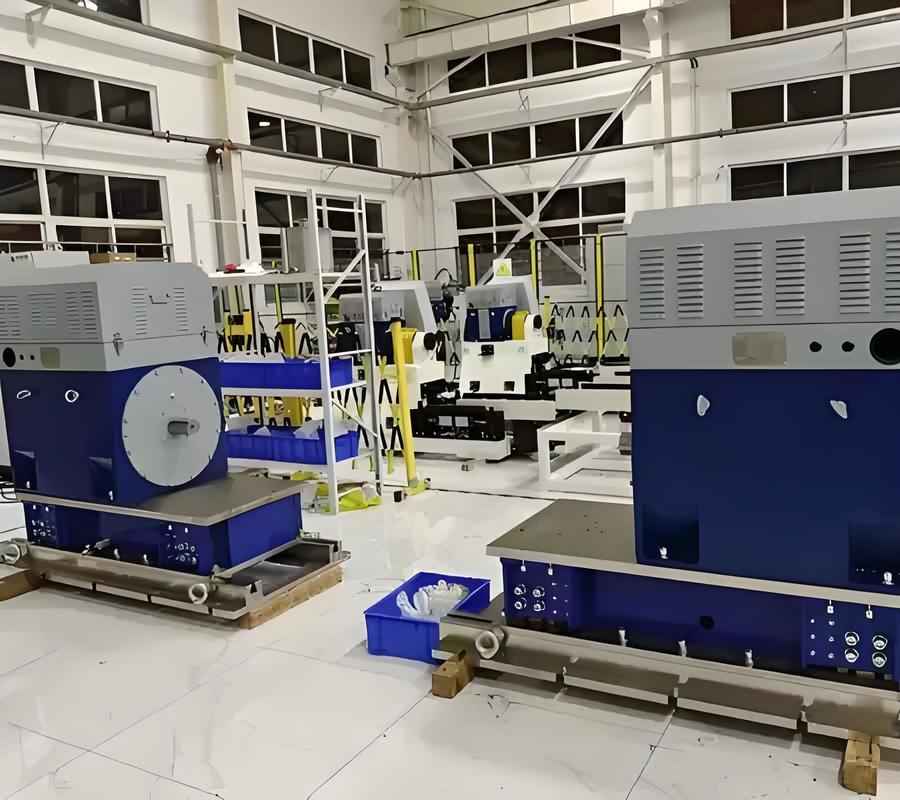

SSCD200-1000/3300 200kWモーター性能ダイナモメーターテストベンチシステムは、中・大電力モーターの試験用に特別に設計された高性能な総合試験プラットフォームです。このシステムは、ダイナモメーター、高精度トルクセンサー、インテリジェントな計測制御システム、広範囲バッテリーシミュレーターなどのコアモジュールを統合し、商用車駆動モーター、産業用中・大モーター、特殊モーターの性能検証ニーズを包括的にカバーしています。
| コンポーネント名 | コア仕様 | ブランド |

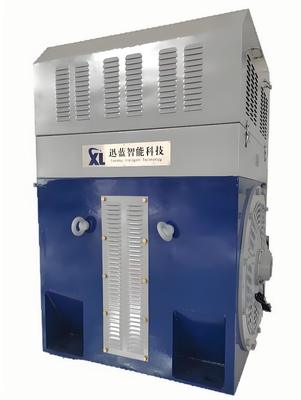

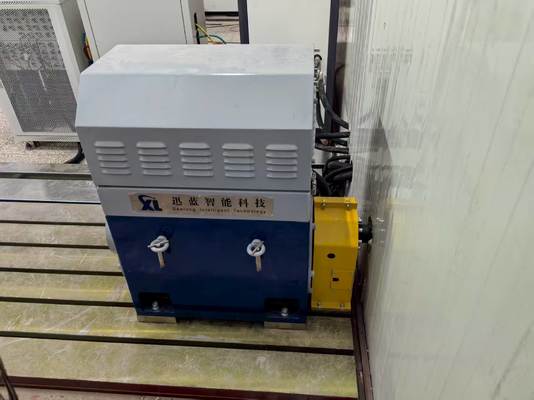

| SSCD200-1000/3300電気ダイナモメーター | 電力：200kW; 定格速度：1000rpm; 定格トルク：1910Nm（計算式：9550×200/1000）; 最大速度：3300rpm; 定トルク速度：1000-3000rpm; 水冷。 | Seelong |
| トルクフランジ | 測定範囲：0-2000Nm; 測定精度：0.2% FS（ISO 16613:2013校正規格に準拠）。 | HBM |
| 可変周波数インバータシステム | 入力電圧：三相AC 380V±10％; 動作周波数：50-60Hz; 過電流保護値：定格電流の1.5倍; 過負荷、過電圧、過熱に対する複数の保護機能を搭載。 | ABB |

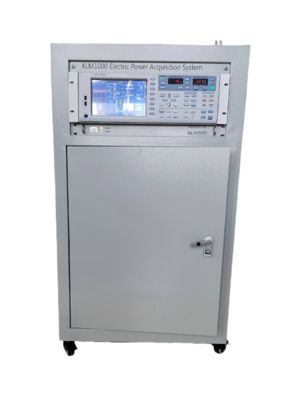

| XLP-1000計測制御システム | 産業用PC：IPC710; CPU：Intel Core I7; メモリ：32GB DDR4; ハードドライブ：1TB SSD; XLP-1000計測制御システムソフトウェアをプリインストール（リアルタイムデータ収集、曲線分析、レポート生成をサポート）。 | Seelong |
| データ収集モジュール | 中・高出力モーターの試験に適しており、トルク、速度、電圧、電流、温度、振動などの複数のパラメータの同時収集をサポートしています。 | Seelong |
| データ収集システム | 振動収集ユニット（サンプリングレート≤1kHz）、温度収集ユニット（測定範囲-40〜150℃）、アナログ入力収集ユニット（16ビット分解能）、デジタル収集ユニット（8入力/出力）が含まれています。 | Advantech ADAM-4017+ |

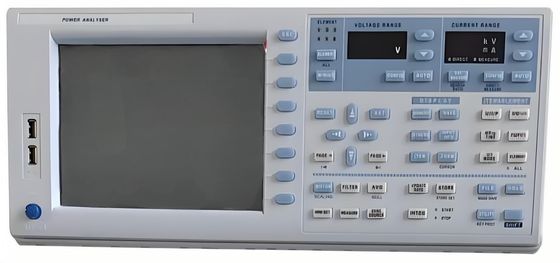

| 電力分析計 | モデル：WT5006; 基本精度：0.03%（読み取り値の0.01% + 範囲の0.02%）; 帯域幅：DC、0.1Hz-1MHz; ディスプレイ：7インチLCDタッチスクリーン; チャネル：6チャネル+ MTR（モーター専用チャネル） | Seelong |
| 変流器 | 測定範囲：0-500A; 測定精度：0.05% FS; 直線性：≤0.02% FS | - |
| バッテリーシミュレーター | 出力電圧：24-1200V; 定格電力：220kW; ピーク電力：275kW; 定格電流：550A; ピーク電流：687.5A; 対応バッテリーモデル：三元系リチウム電池、マンガン酸リチウム、チタン酸リチウム、コバルト酸リチウム、リン酸鉄リチウム、鉛蓄電池、ニッケル水素電池（7種類）。 | Seelong |
| オプション - カップリング | 許容速度：5000 rpm; 許容トルク：2000Nm; 材質：45#鋼（表面焼入れ）。 | Seelong |
| オプション - モーターブラケット | 調整範囲（モーター中心高さ）：200mm-500mm; 耐荷重：≤500kg; 調整方法：手動ネジ調整 | Seelong |
| オプション - 鋳鉄プレート | 材質：HT300（引張強度≥300MPa）; 平坦度：≤0.05mm/m; 表面粗さ：Ra≤1.6μm; 防振装置と鋳鉄プレートは、高速試験中の安定性を確保します。 | Seelong |
| オプション - 防振装置 | タイプ：スプリング防振装置; 定格荷重：100-300kg/ユニット; 減衰係数：0.2-0.3; 適用振動周波数：5-10Hz; 防振装置と鋳鉄プレートは、高速試験中の安定性を確保します。 | Seelong |
| パラメータカテゴリ | 技術指標 |
| ダイナモメーターメーカー | Seelong |
| 定格電力 | 200kW |
| 定格トルク | 1910Nm |
| 定格速度 | 1000rpm |
| 最大速度 | 3300rpm |
| 定トルク速度範囲 | 0-1000rpm |
| 定電力速度範囲 | 1000-3000rpm |
| トルクセンサーモデル | T40B |
| トルクセンサーメーカー | HBM |
| トルクセンサー範囲 | 0-2000Nm |
| 精度クラス（トルク測定） | 0.2%FS |
| 電力測定精度 | 0.03%（読み取り値の0.01% + 範囲の0.02%） |
| データ収集周波数 | ≤1kHz |
| 冷却方法（ダイナモメーター） | 水冷（入口水温≤35℃、水圧0.2-0.4MPa） |
定格電力200kW、トルク範囲0-1910Nm、最大速度3300rpmで、中・大出力モーターの全条件試験ニーズをカバーします。1000-3000rpmの定電力範囲は、商用車駆動モーターや産業用中・大モーターの動作特性に正確に合致し、試験の死角を回避します。
HBM 0.2% FS高精度トルクフランジ、Seelong WT5006電力分析計（基本精度0.03%）、Advantechマルチチャネルデータ収集システムを組み合わせることで、トルク、電力、温度、振動などの主要パラメータを同期かつ正確に収集し、データ誤差≤0.5%を実現し、国家規格GB/T 18488-2024における厳格な試験精度要件を満たしています。
バッテリーシミュレーターは24-1200Vの広い電圧出力をサポートし、48V低電圧から800V高電圧までの中・高出力モーターの電源要件に対応します。ABB周波数コンバータシステムは380V±10%の広い電圧入力をサポートし、電圧変動シナリオでも安定した動作を維持し、さまざまな地域の電力網環境に適応できます。
このシステムは、計測制御、データ収集、電力分析などのコアモジュールを包含しています。カップリングやモーターブラケットなどのオプションコンポーネントは、必要に応じて組み合わせることができます。モーターブラケットは、さまざまな仕様のモーターに対応するために200〜500mmの調整範囲を備えています。HT300鋳鉄プレートとスプリング防振装置の組み合わせにより、試験中の振動干渉を効果的に低減し、機器の長期的な安定動作を保証します。
1) 新エネルギー車分野
新エネルギー商用車（軽トラック、中型トラック）およびハイブリッド乗用車の駆動モーターの電力、トルク、効率、耐久性試験に適しています。800V高電圧プラットフォームモーターとの組み合わせが可能で、GB/T 18488-2024における過速度、過負荷、高温および低温環境への適合性の試験要件を満たしています。
2) 産業用モーター分野
200kW以下の産業用中・大モーター（中・大容量ウォーターポンプ、ファン、コンプレッサー用モーターなど）の工場試験およびタイプ試験を実施します。これにより、モーターのエネルギー効率定格（GB 18489-2023に準拠）、温度上昇特性、負荷特性などの主要な性能指標を検証できます。
3) 特殊モーター分野
小型・中型建設機械（ローダー、掘削機）、船舶補助機械、鉄道輸送補助モーターなどの特殊モーターの専門試験に適しており、高トルク（≤1910Nm）および中～高速（≤3300rpm）シナリオでの性能検証要件を満たしています。
4) 研究機関および試験機関
大学、研究機関、第三者試験機関向けに中・高出力モーターの試験プラットフォームを提供し、カスタマイズされた試験ソリューション（モーターエージング試験や故障シミュレーション試験など）をサポートし、モーター性能の最適化と規格適合性の検証を支援します。
国家規格
国際規格
業界関連規格
| モデル | 電力（kW） | トルク（Nm） | 定格速度（rpm） | 最大速度（rpm） | トルク測定精度 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2%FS |
| SSCD350-1250/4500 | 350 | 2674 | 1250 | 4500 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2%FS |
| 電力、速度範囲 and the Number of Acquisition Modules Can be Customized as Required. | |||||
8. FAQ
Q：協力のための最小注文数量は？
A：在庫製品については、1個の小規模試用注文をサポートしています。
Q：製品についてもっと知るにはどうすればよいですか？
A：メールアドレスを入力してください。電子サンプルブックをお送りします。
Q：お支払い条件は？
A：通常、40％T/Tのデポジット、出荷前に全額をお支払いください。
Q：注文のリードタイムは？
A：ダイナモメーターの製造サイクルは6〜8週間、センサーの製造サイクルは2〜3週間です。その他の製品については、お問い合わせください。
Q：テストベンチの全体的なソリューションを入手するにはどうすればよいですか？
A：メールアドレスを入力してください。当社の技術スタッフが詳細な計画についてお客様と連絡を取ります。
Q：工場を見学できますか？
A：もちろん、いつでもご訪問をお待ちしております。
