商品の詳細:
|
| 認証: | CE、CMC、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0〜4500回転/分 |
|---|---|---|---|
| 不変の力の範囲: | 4500-18000rpm | 保証: | 1年 |
| 最大作業速度: | 18000rpm | 定格トルク: | 102nm |
| 定格電力: | 48kw | 測定範囲: | 0-200Nm |
| 重さ: | 1000KG | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 電動ダイナモメーター試験台,新エネルギー車パワートレインシステム,保証付き高速ダイナモメータ |
||

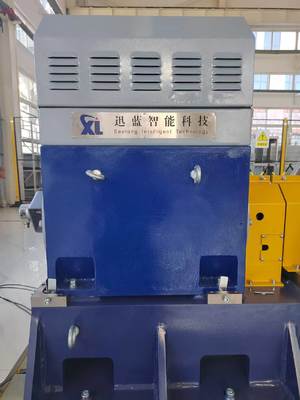

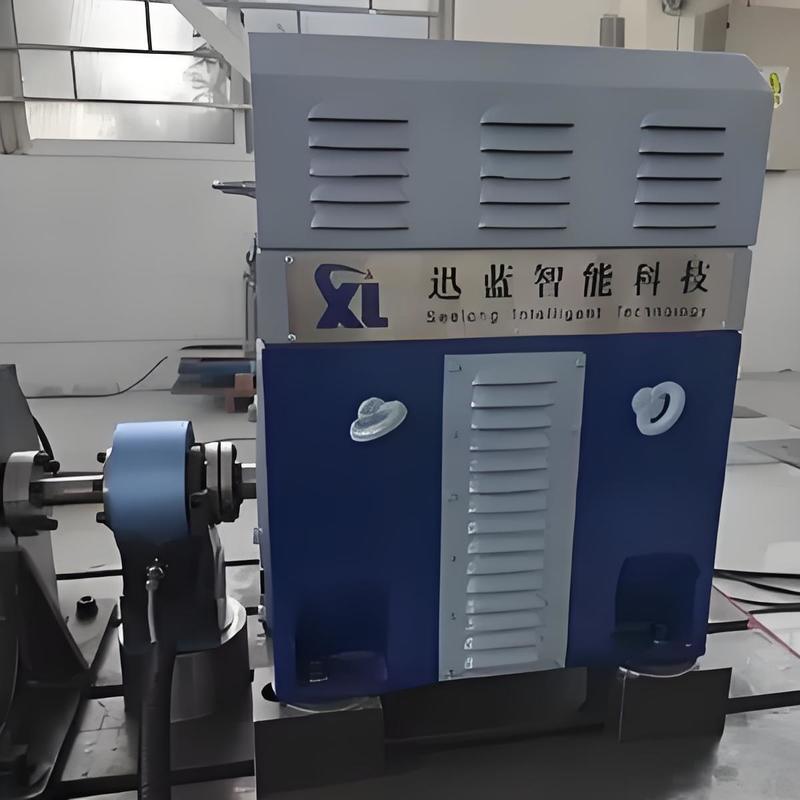

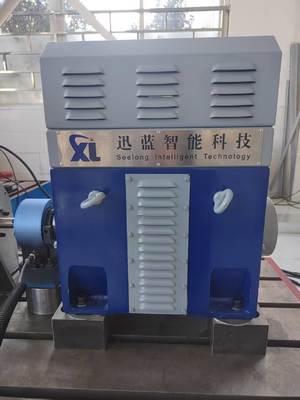

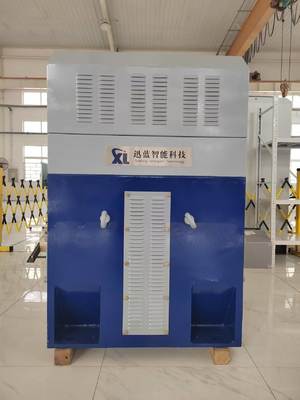

SSCH48-4500/18000 新エネルギー車両のパワートレインシステムの性能試験ベンチ部品説明
The SSCH48-4500/18000 New Energy Vehicle Powertrain Performance Test Bench is a high-performance testing device specifically designed for testing drive motors and powertrain systems in passenger vehiclesこのベンチには電動ダイナモメーター,トルクフレンズ,周波数変換システム,インテリジェントの測定と制御モジュールが組み込まれています.総合的に評価することができます駆動モーター,パワートレインシステム,バッテリーシステムの効率性と信頼性
| コンポーネント名 | 基本仕様 | ブランド |
| SSCH48-4500/18000 電動ダイナモメーター | ダイナモメーター: SSCH48-4500/18000, 定位電源: 48kW, 定位速度: 4500rpm, 定位トルク: 102Nm, 最大速度: 18000rpm, 空気冷却, 慣性瞬間: 0.216kgm2 | シーロン |
| トークフレンズ | 測定範囲:0〜200Nm,精度 ±0.05% FS,許容速度:20000r/min,速度測定機能,慣性瞬間:0.0017 kg m2 | HBM |
| 変頻インバーターシステム | 入力電圧:三相交流 380V±10%; 動作周波数: 50-60Hz; 過電流保護値: 定数電流の1.5倍; 過負荷,過電圧に対する複数の保護装置を装備,そして過熱. | ABB |
| XLM-1000 測定制御システム | 産業用PC:IPC710;CPU:Intel Core i7;メモリ:32GB DDR4;ハードドライブ:1TB SSD;プリインストールXL M-1000測定制御システムソフトウェア (リアルタイムデータ取得,曲線分析をサポート),報告書作成). | シーロン |
| データ収集システム | 温度センサー (PT100),振動センサー,温度取得モジュール,アナログ入力モジュール,デジタル出力モジュールを含む. | アドバンテック ADAM-4017+ |
| パワーアナリスト | モデル:PW4001-05;測定精度:0.03%;ディスプレイ:7インチLCDタッチスクリーン;チャンネル:4チャンネル;電流トランスフォーマー:CTD500A,精度0.03% | シーロン |
| バッテリーシミュレーター | 定位電源: 100kW,調整可能な電圧範囲 12-1200V,定位電流: 300A,電圧精度0.05%FS | シーロン |
| 温度制御システム |
温度制御範囲:室温 - 110°C 温度制御精度: ≤1°C 流量: 50L/min 流量制御の精度:1%FS |
シーロン |
| 軸流扇風機 | 2.2kW,空気容量 4000m3/h | シーロン |
| 選択可能 - 結合 | 許容可能なトルク: 575Nm 許容可能な速度: 18000r/min | シーロン |
| オプション - モーター支架 | 標準ではない L 形モーターブラケット,壁厚さ > 50mm | シーロン |
| 選択可能 - 鋳鉄板 | 材料: HT300 (張力強度 ≥300MPa); 平らさ: ≤0.05mm/m; 表面荒さ: Ra≤1.6μm; 衝撃吸収器と鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| 選択可能 - ショックアブソーサー | 型:スプリングショックアブソーサ 定数負荷: 100~300kg/ユニット 減圧係数: 0.2-03適用される振動周波数: 5-10Hz; ショックアブソーバーと鋳鉄プレートは高速試験中に安定性を保証します. | シーロン |
| パラメータ | 仕様 |
| M についてオデール | SSCH48-4500/18000 |
| 定位電源 | 48kW |
| 定速 | 4500回転/分 |
| 定数トルク | 102Nm |
| 最大速度 | 181000回転/分 |
| 冷却方法 | A について熱冷却 |
| 慣性の瞬間 | 0.216 kg·m2 |
| 保護レベル | IP54 |
| 過負荷容量 | 定位電力の150% |
| トルック測定精度 | ±02%FS |
| 速度測定精度 | ±1回転/分 |
| 作業環境温度 | -10-45°C |
| R昇降湿度 | ≤85% (不凝縮) |
| 電源電圧 | 3相交流 380V±10% |
| 動作頻度 | 50-60Hz |
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCH22-4500/18000 | 22 | 47 | 4500 | 18000 | 0.2%FS |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 0.2%FS |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 0.2%FS |
| SSCH48-4500/18000 | 48 | 102 | 4500 | 18000 | 0.2%FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2%FS |
| SSCH75-4000/15000 | 75 | 179 | 4000 | 15000 | 0.2%FS |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 0.2%FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2%FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2%FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2%FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2%FS |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 0.2%FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2%FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2%FS |
| カスタマイズできる | |||||
1) 標準モデル:90日以内に出荷 (到着時に迅速な設置を確保するため,配送前の予備試験を含む)
2) パーソナライズされたモデル:90-120日間で配達,ヨーロッパ,アメリカ,東南アジアを含む世界の主要地域への国際物流と配送をカバー,中東 (海上/陸上輸送の選択肢が利用可能)安全な包装と防湿・防腐処理を含む.
3) サポートサービス: 私たちは完全なCEとISO認証文書と原産地証明書を提供しています.そして,専用の物流専門家は,手続きを通じて,関税清算を支援し,大規模機器を安全かつ間に合う間に現場に届けることを保証します..
1) 保証の約束: 基本部品 (ダイナモメーター,トルクフレンズ) の1年間の保証,終身メンテナンス; 保証期間中,人間の誤りによる損傷を除いて,無料の故障排除および修理サービス.
2) 技術支援:24/7バイリンガル (英語と中国語) 対応時間 ≤4時間
3) 設置,運用,訓練サービス: ユーザは現場での基本設置を担当します.シーロングは2人の専門技術者を派遣し,現場での指導 (機器の配置と校正を含む) を提供します.パイプライン/ライン接続の仕様)■ 設備の稼働は完全に当社によって処理されます (電源の試行,パラメータの校正,システム接続の試験を含む)5日間の無料の専門操作訓練が提供されます (機器の操作をカバーする)操作者が大規模機器の使用に精通していることを確認するために.
4) 遠隔サービス: コンピュータ,システムアップグレード,モジュール化ソリューション構成ガイドによるリモートデバッグをサポートし,使用中に技術的な問題を迅速に解決し,ダウンタイム損失を最小限に抑えます.
8よくある質問
Q:我々の協力のための最小注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送信します.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
9私たちの証明書
