商品の詳細:
|
| ブランド: | シーロン | 過負荷容量: | 120％ |
|---|---|---|---|
| 定格電圧（V）: | AC 380 | 冷却方法: | 強制空気冷却 |
| エンコーダー: | 上海・ジングフェン | エンコーダタイプ: | HTL 512 |
| ダイナモメーターの安全監視: | 200kw | ||
| ハイライト: | 調整可能なギアボックス試験台,長寿命のギアボックス試験装置,完全状態のギアボックス互換性テスト |
||

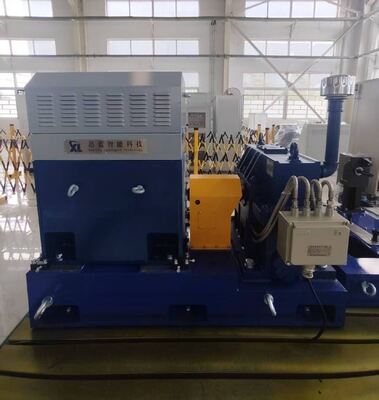

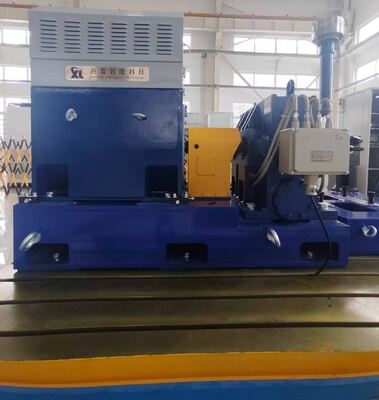

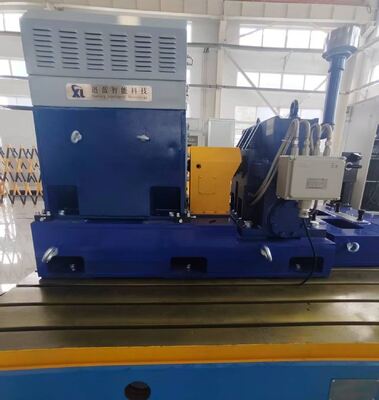

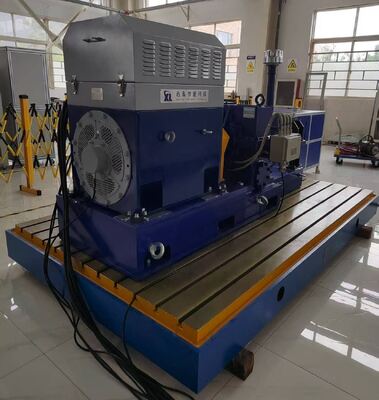

SSCD200-1000/3300 1910Nm 定数トルク 3300rpm マックススピードギアボックストランスミッションダイナモメーター
1.SSCD200-1000/3300 ギアボックストランスミッション・ダイナモメーター 部品説明

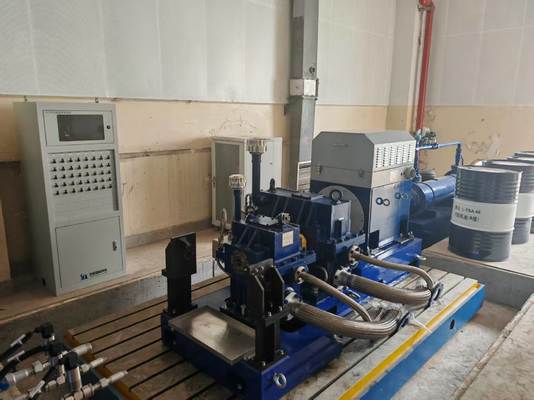

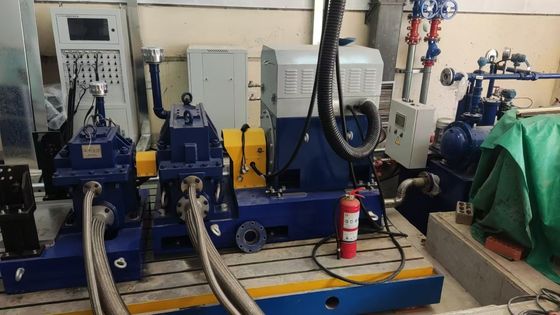

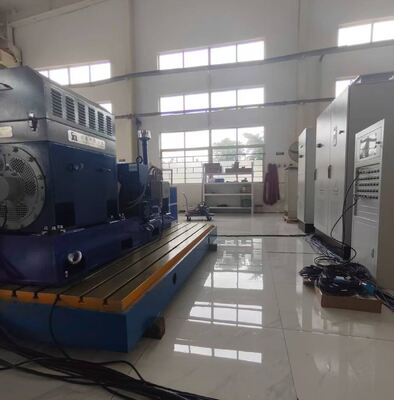

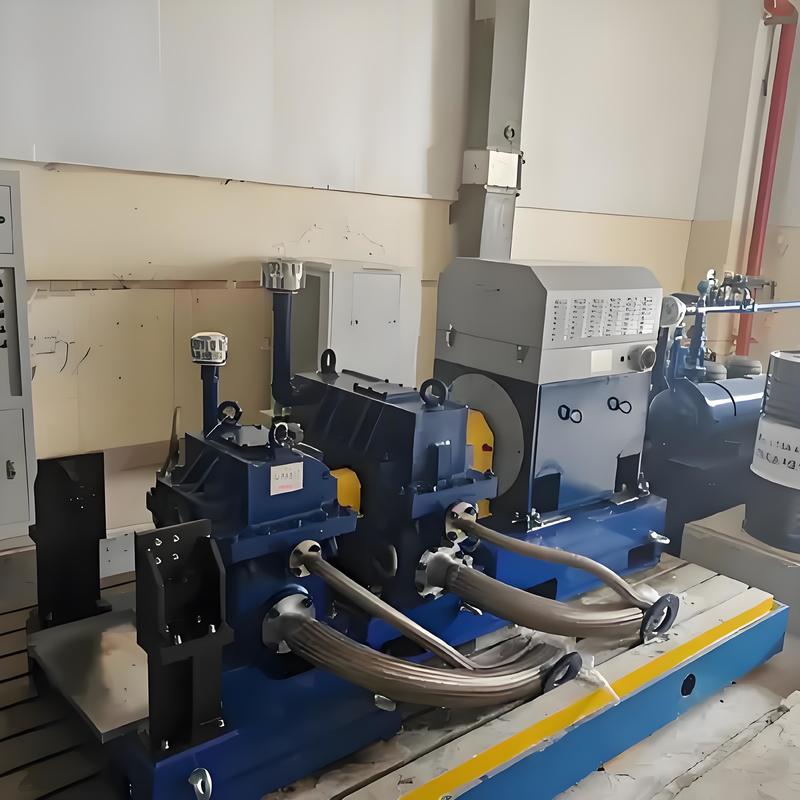

SSCD200-1000/3300 ギアボックス テストベンチは,特に高精度ギアボックス試験のために設計された高性能装置で,工業製造,風力発電,建設機械このベンチにはシーロングの駆動ダイナモメーター (SSCD200-1000/3300モデル,200kWの電力,定速1000rpm,最大速3300rpm,トルック測定精度 0.2%FS) と負荷ダイナモメーター (SSCD110-300/600モデル,110kWの電力,名乗速度300rpm,最大速度600rpm),ABBのインバーターシステム (トルク制御精度0.2%FS,スピード制御の精度 ±1rpm, 5ms の応答時間) と Seelong の XLP-1000 測定制御システム (Intel Core i7 プロセッサ, 32GB の DDR4 メモリ, 1TB の SSD で装備),トルクなどのキーパラメータの包括的な監視と正確な制御を可能にします速度 温度 圧力
| コンポーネント名 | 基本仕様 | ブランド |
|
SSCD110-300/600 負荷電動ダイナモメーター |
電力: 110kW 定速: 300rpm 定速: 3501Nm 最大速: 600rpm トーク測定センサー: 0-5000Nm (精度: 0.2%FS) | シーロン |
| SSCD200-1000/3300 駆動電動ダイナモメーター | 電力: 200kW; 定速: 1000rpm; 定速: 1910Nm ; 最大速さ: 3300rpm ; トーク測定センサー: 0-2000Nm (精度: 0.2%FS) | シーロン |
| トルク校正装置 | トークフレンズのトーク校正 | シーロン |
| 変頻インバーターシステム | 多動力変速周波数インバーターシステム; トーク制御精度0.2%FS; 速度制御精度±1rpm; 応答時間5ms; 過負荷,過電圧に対する複数の保護装置そして過熱. | ABB |

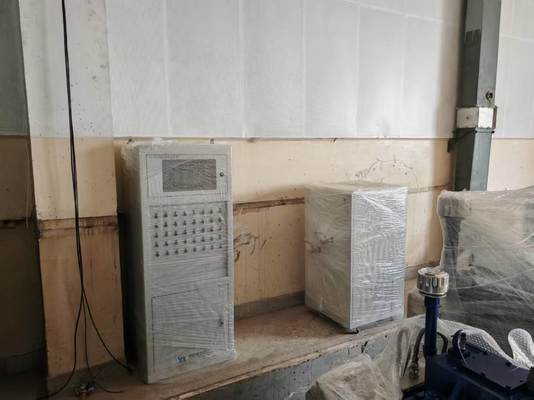

| XLP-1000 測定制御システム | 産業用PC: IPC710; CPU: Intel Core i7; メモリ:32GB DDR4; ハードドライブ:1TB SSD; XLP-1000ソフトウェアを事前にインストール | シーロン |
| データ収集システム | PT100 温度測定モジュール,圧力測定モジュール,アナログ信号測定モジュール,温度測定センサー,圧力測定センサー,振動測定センサーデータ取得ボックス | シーロン |

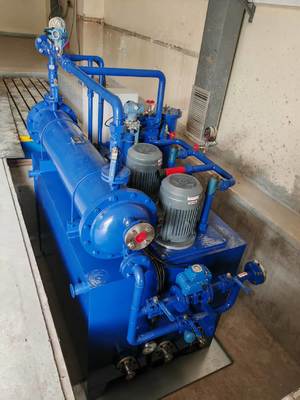

| 油温制御装置 | ステンレス鋼板熱交換器,PLC制御システム;温度制御精度: ± 1 °C | シーロン |
| ギアフローメーター |
水と油流量測定に使用される: 採取範囲:0〜50L/min 精度:0.5%FS モデル:SLLL050 |
シーロン |
| 選択可能 - 結合 | 許容可能なトルク: 500Nm 許容可能な速度: 18000r/min | シーロン |
| オプション - モーター支架 | 非標準品 L型 壁厚さ > 50mm | シーロン |

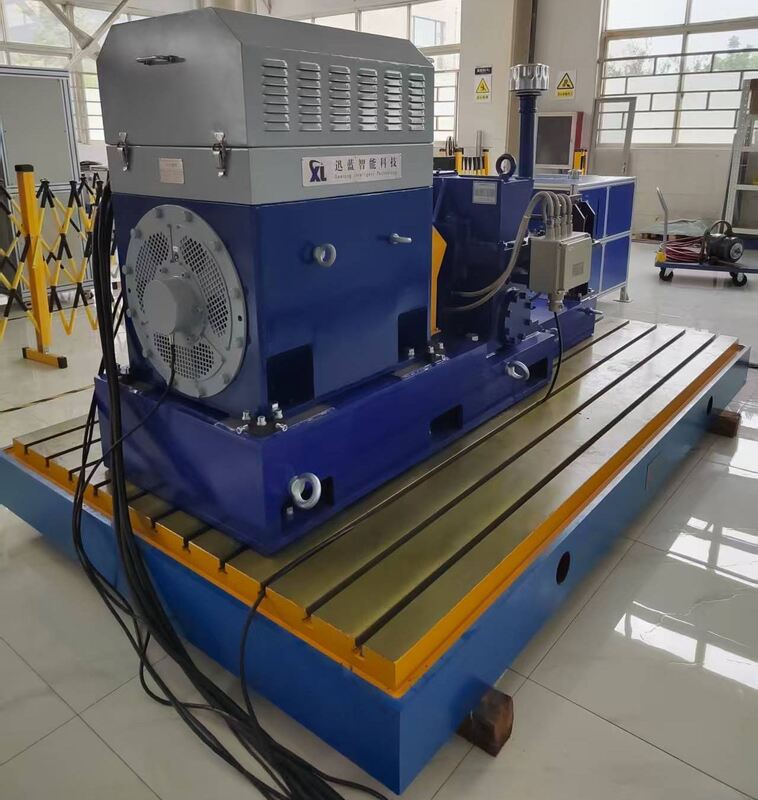

| 選択可能 - 鋳鉄板 | 材料: HT300;平らさ: ≤0.05mm/m;表面荒さ: Ra≤1.6μm;衝撃吸収器と鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| 選択可能 - ショックアブソーサー | スプリング型,名乗負荷100~300kg,ダムピング係数0.2-0.35〜10Hzの振動周波数に適しています. ショックアブソーバーと鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| パラメータ | 仕様 |
| Pオーバー | 200キロワット |
| 定速 | 1000回転/分 |
| 最大速度 | 3300回転/分 |
| 定数トルク | 1910Nm |
| トルク測定範囲 | 0〜2000Nm |
| トルック測定精度 | 0.2%FS |
| 速度制御の精度 | ±1rpm |
| 応答時間 | 5ms |
| モデル | パワー (kW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2%FS |
| パワー,スピードの範囲a は取得モジュールの数はカスタマイズできますa はs 必要 | |||||
8シーロン・証明書

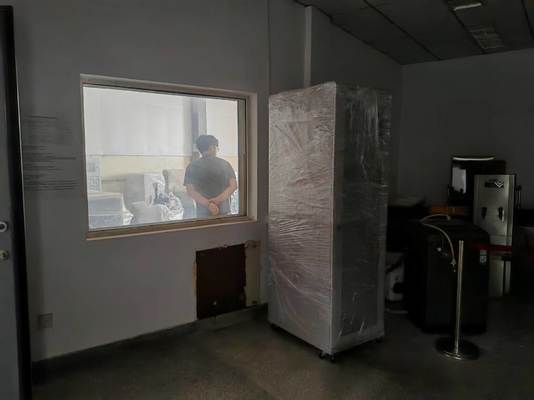

9梱包と輸送
10よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
