商品の詳細:
|
| ブランド: | シーロン | 過負荷容量: | 120％ |
|---|---|---|---|
| 定格電圧（V）: | AC 380 | 冷却方法: | 強制空気冷却 |
| エンコーダー: | HBM | エンコーダタイプ: | HTL 512 |
| ハイライト: | 132kWのギアボックスの試験台,CE認証されたトルク測定,調整可能なギアボックス試験装置 |
||

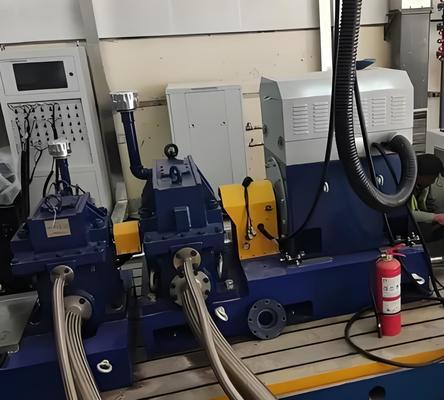

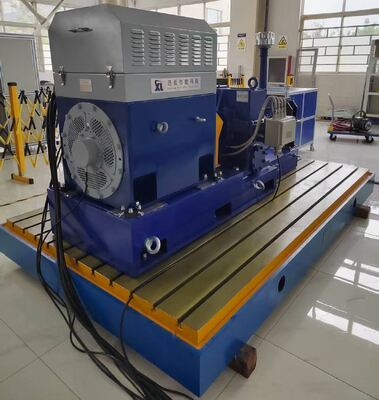

1SSCD132-1500/4500 132kW ギアボックス・トランスミッション・ダイナモメーター コムポ記述

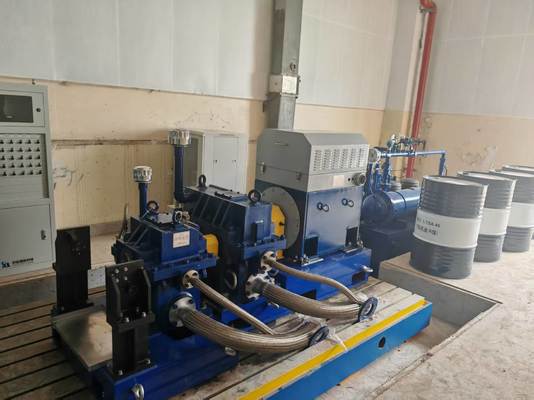

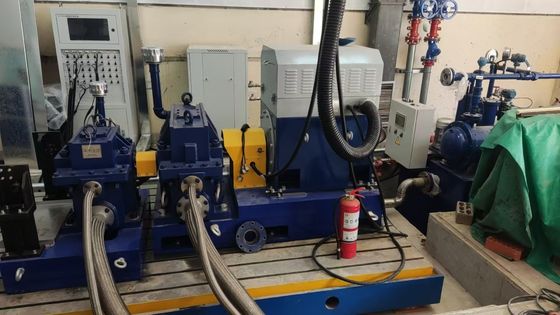

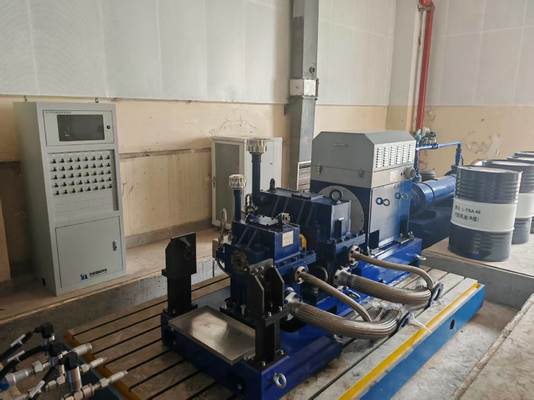

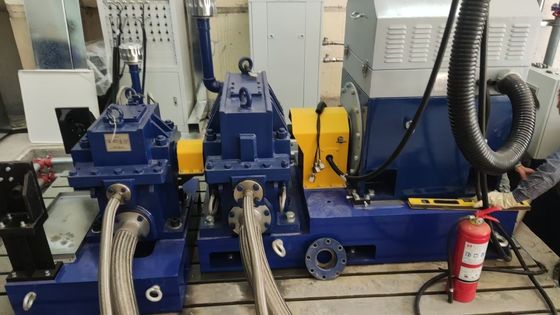

132kWのギアボックステストベンチ (モデル132-1500/4500) は,高精度のギアボックス評価のために設計された高性能試験機器です.産業生産を含む複数の分野に広く適用されています建設機械,自動車製造,そして鉄道輸送システム.

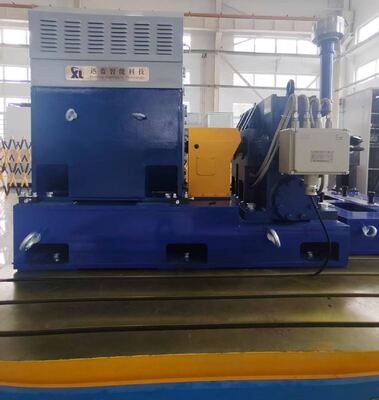

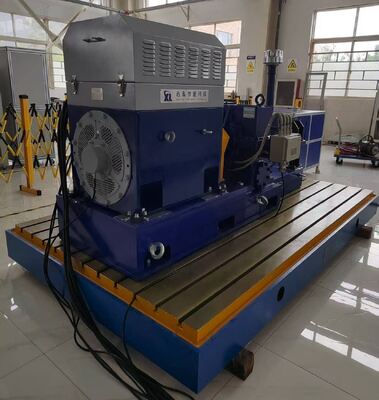

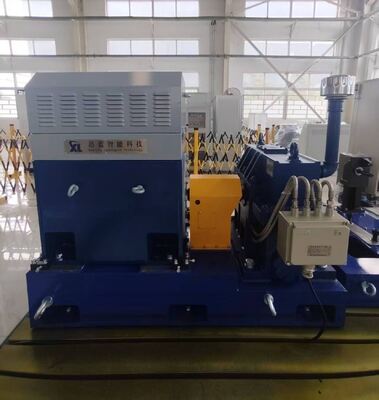

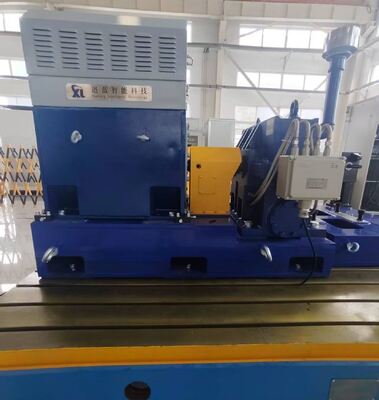

このテストベンチにはコアコンポーネントの統合構成が備わっています.Seelongの駆動ダイナモメーター (モデルSSCD132-1500/4500) を採用し,132kWの出力,1500rpmの定速,最大速度は4500rpm,0.2%FSトルク測定精度,ブランドの負荷ダイナモメーター (モデルSSCD110-300/600) と組み合わせられ,110kWの電力,300rpmの定速,600rpmの最大速度を誇っています.
ABBのインバーターシステムにより補完され,0.2%FSのトルク制御精度, ±1rpmの速度制御精度,そして,SeelongのXLP-1000測定制御システム (Intel Core i7プロセッサを搭載)32GB DDR4 RAM,および 1TB SSD) は,トーク,速度,温度,圧力などの重要な動作パラメータの全方位的な監視と正確な規制を達成します.
| コンポーネント名 | 基本仕様 | ブランド |
|
SSCD110-300/600 負荷電動ダイナモメーター |
電力: 110kW 定速: 300rpm 定速: 3501Nm 最大速: 600rpm トーク測定センサー: 0-5000Nm (精度: 0.2%FS) | シーロン |
| SSCD132-1500/4500 駆動電動ダイナモメーター | 電力132kW,定速1500rpm,最大速4500rpm,トルク測定センサー:0-840Nm (精度:0.2%FS) | シーロン |
| トルク校正装置 | トークフレンズのトーク校正 | シーロン |
| 変頻インバーターシステム | 多動力変速周波数インバーターシステム; トーク制御精度0.2%FS; 速度制御精度±1rpm; 応答時間5ms; 過負荷,過電圧に対する複数の保護装置そして過熱. | ABB |
| XLP-1000 測定制御システム | 産業用PC: IPC710; CPU: Intel Core i7; メモリ:32GB DDR4; ハードドライブ:1TB SSD; XLP-1000ソフトウェアを事前にインストール | シーロン |
| データ収集システム | PT100 温度測定モジュール,圧力測定モジュール,アナログ信号測定モジュール,温度測定センサー,圧力測定センサー,振動測定センサーデータ取得ボックス | シーロン |
| 油温制御装置 | ステンレス鋼板熱交換器,PLC制御システム;温度制御精度: ± 1 °C | シーロン |
| ギアフローメーター |
水と油流量測定に使用される: 採取範囲:0〜50L/min 精度:0.5%FS モデル:SLLL050 |
シーロン |
| 選択可能 - 結合 | 許容可能なトルク: 500Nm 許容可能な速度: 18000r/min | シーロン |
| オプション - モーター支架 | 非標準品 L型 壁厚さ > 50mm | シーロン |
| 選択可能 - 鋳鉄板 | 材料: HT300;平らさ: ≤0.05mm/m;表面荒さ: Ra≤1.6μm;衝撃吸収器と鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| 選択可能 - ショックアブソーサー | スプリング型,名乗負荷100~300kg,ダムピング係数0.2-0.35〜10Hzの振動周波数に適しています. ショックアブソーバーと鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| パラメータ | 仕様 |
| パワー | 132kW |
| 定速 | 1500回転/分 |
| 最大速度 | 4500回転分 |
| 定数トルク | 840Nm |
| トルク測定範囲 | 0〜840Nm |
| トルック測定精度 | 0.2%FS |
| 速度制御の精度 | ±1rpm |
| 応答時間 | 5ms |
• 医療機関JB/T 10634-2023 "電気ダイナモメーター":ダイナモメーターの技術要件と検査規則をカバーするコア仕様で,トーク測定精度 (例えば ±0.2%FS) と速度制御精度 (例えば ±1rpm) に重点を置く.
• 医療機関ISO 6336 と AGMA 2001:制御および分析ソフトウェアモデルの正確性を保証する,ギアトランスミッション効率の計算のための国際的に認められた標準.
• 医療機関QC/T 533-1999 "ベンチ上の自動車駆動軸の試験方法":集合体の静的扭曲試験,ギア疲労試験等のための基準方法を提供し,電動駆動軸のトルク特性試験に適用される.
• 医療機関軍事規格 (MIL-STD-810Gなど):極端な環境温度 (-40°C~150°C) と衝撃負荷をシミュレートし,実際の作業条件下でギアボックスの性能を再現するために使用する.
| モデル | パワー (kW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2%FS |
| パワー スピード 範囲a は取得モジュールの数はカスタマイズできます必要なように | |||||
7配達と販売後サービス
配達: 標準型は90日以内に出荷します.カスタマイズ型は90~180日以内出荷します (国際物流と通関支援を含む).
販売後サービス: 主要部品 (ダイナモメーター,トルクフレンズ) の1年間の保証,終身双語 (中国語と英語) 技術サポート (応答時間 ≤4時間)部品は国内で24時間以内に発送され,国際的には7日以内に配達されます.・ 1.5 日間の無料運用訓練が提供され,リモートデバッグがサポートされます (モジュール式ソリューション構成ガイドを含むコンピュータベースの).
8シーロン・証明書
9梱包と輸送
10よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
