商品の詳細:
|
| ブランド: | シーロン | 過負荷容量: | 120％ |
|---|---|---|---|
| 定格電圧（V）: | AC 380 | 冷却方法: | 強制空気冷却 |
| エンコーダー: | HBM | エンコーダタイプ: | HTL 512 |
| ハイライト: | 160kW産業用ギアボックスの試験台,4500rpmのギアボックスの試験装置,モジュラー型ギアボックス障害シミュレーションベンチ |
||

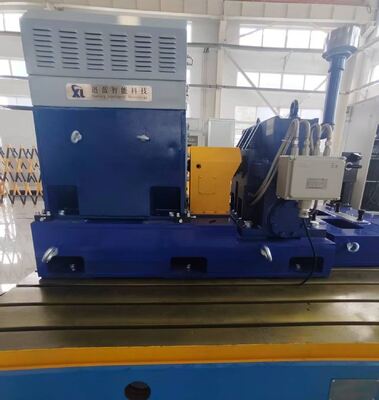

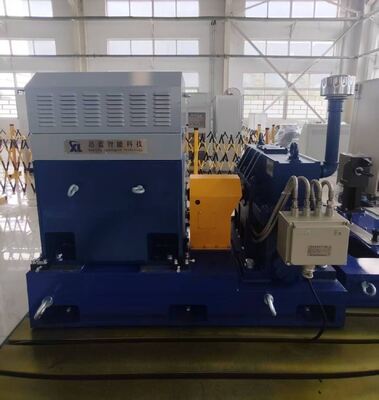

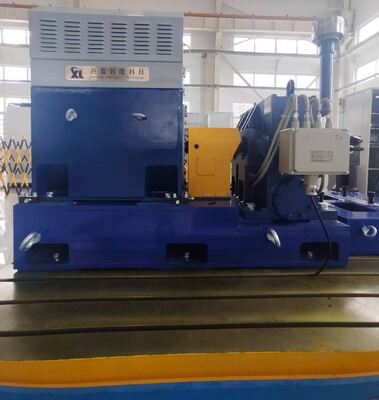

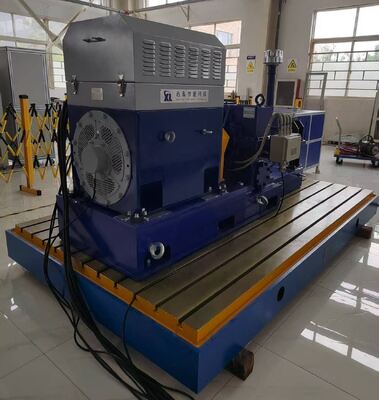

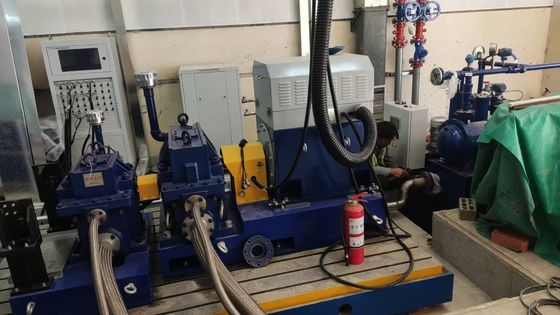

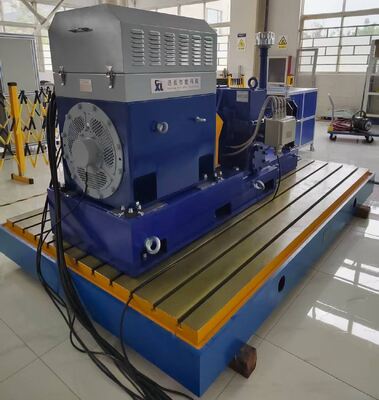

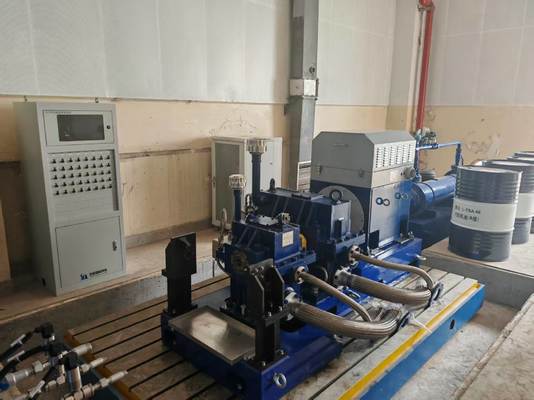

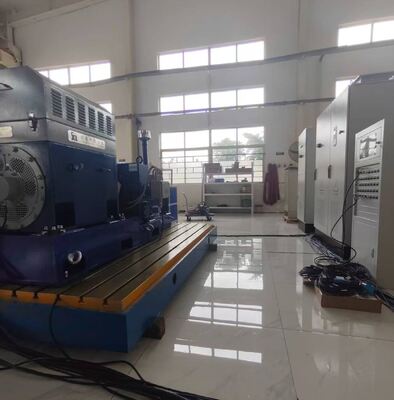

ほら132-1500/4500 132kWギアボックス・トランスミッション・ダイナモメーターは,ギアボックスの高精度テストのために設計された高性能装置で,工業製造,風力発電,建設機械,自動車このベンチにはシーロングの駆動ダイナモメーター (SSCD132-1500/4500モデル,132kWの電源,名限速度1500rpm,最大速度4500rpm,トルク測定精度0.2%FS) と負荷ダイナモメーター (SSCD110-300/600モデル,110kWの電源,名限速度300rpm,最大速度600rpm),ABBのインバーターシステム (トルク制御精度 0.2%FS,速度制御精度 ±1rpm)応答時間 5ms) と Seelong の XLP-1000 測定制御システム (Intel Core i7 プロセッサを搭載), 32GB DDR4 メモリ,および 1TB SSD) は,トーク,速度,温度,圧力などのキーパラメータの包括的な監視と正確な制御を可能にします.
| コンポーネント名 | 基本仕様 | ブランド |
|
SSCD110-300/600 負荷電動ダイナモメーター |
電力: 110kW 定速: 300rpm 定速: 3501Nm 最大速: 600rpm トーク測定センサー: 0-5000Nm (精度: 0.2%FS) | シーロン |
| SSCD132-1500/4500 駆動電動ダイナモメーター | 電力132kW,定速1500rpm,最大速4500rpm,トルク測定センサー:0-840Nm (精度:0.2%FS) | シーロン |
| トルク校正装置 | トークフレンズのトーク校正 | シーロン |
| 変頻インバーターシステム | 多動力変速周波数インバーターシステム; トーク制御精度0.2%FS; 速度制御精度±1rpm; 応答時間5ms; 過負荷,過電圧に対する複数の保護装置そして過熱. | ABB |
| XLP-1000 測定制御システム | 産業用PC: IPC710; CPU: Intel Core i7; メモリ:32GB DDR4; ハードドライブ:1TB SSD; XLP-1000ソフトウェアを事前にインストール | シーロン |
| データ収集システム | PT100 温度測定モジュール,圧力測定モジュール,アナログ信号測定モジュール,温度測定センサー,圧力測定センサー,振動測定センサーデータ取得ボックス | シーロン |
| 油温制御装置 | ステンレス鋼板熱交換器,PLC制御システム;温度制御精度: ± 1 °C | シーロン |
| ギアフローメーター |
水と油流量測定に使用される: 採取範囲:0〜50L/min 精度:0.5%FS モデル:SLLL050 |
シーロン |
| 選択可能 - 結合 | 許容可能なトルク: 500Nm 許容可能な速度: 18000r/min | シーロン |
| オプション - モーター支架 | 非標準品 L型 壁厚さ > 50mm | シーロン |
| 選択可能 - 鋳鉄板 | 材料: HT300;平らさ: ≤0.05mm/m;表面荒さ: Ra≤1.6μm;衝撃吸収器と鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| 選択可能 - ショックアブソーサー | スプリング型,名乗負荷100~300kg,ダムピング係数0.2-0.35〜10Hzの振動周波数に適しています. ショックアブソーバーと鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| パラメータ | 仕様 |
| パワー | 132kW |
| 定速 | 1500回転/分 |
| 最大速度 | 4500回転分 |
| 定数トルク | 840Nm |
| トルク測定範囲 | 0〜840Nm |
| トルック測定精度 | 0.2%FS |
| 速度制御の精度 | ±1rpm |
| 応答時間 | 5ms |
1) について高精度試験:トーク測定精度は0.2%FS,速度制御精度は±1rpmで,正確かつ信頼性の高い試験データを保証する.
(2) について高効率のデータ処理:XLP-1000測定制御システムは高性能プロセッサを搭載し,高速なデータ処理とリアルタイムモニタリングを可能にします.
(3) についてパラメータの包括的な監視:データ収集システムは複数のセンサーを統合し,温度,圧力,流量などのパラメータを包括的に監視します.
4)エネルギー節約と環境保護:電気ダイナモメーターは 機械エネルギーを電気エネルギーに変換し 電力網に戻し エネルギー節約のテストを達成します
5)柔軟な構成:異なるテストシナリオのニーズを満たすため,さまざまなオプションコンポーネントを提供しています.
1) について工業用ギアボックス:送電効率,温度上昇,機械工具,金属機械,鉱山機械の寿命試験に使用される加工の安定性と耐磨性を確保するために.
(2) について風力タービンのギアボックス:メガワットレベルの風力タービンギアボックスの振動特性,ダイナミック性能,信頼性の試験をサポートし,オンライン遠隔監視と故障診断に適しています.
(3) についてエンジニアリング機械のギアボックス:クラッシャーやコンベアーのような機器の負荷シミュレーションと耐久性試験,厳しい環境での動作の検証を含む.
4)自動車及び鉄道輸送:応用には,トランスミッション,電気自動車のギアボックス,高速鉄道牽引システムの性能最適化,トランスミッション効率の向上,運転のスムーズ化が含まれます.
5)船舶とエネルギー機器:船舶のギアボックスの速度マッチング試験および水力ガイアボックスの耐腐蝕性および潤滑性能の検証に使用される.
• 医療機関JB/T 10634-2023 "電気ダイナモメーター":ダイナモメーターの技術要件と検査規則をカバーするコア仕様で,トーク測定精度 (例えば ±0.2%FS) と速度制御精度 (例えば ±1rpm) に重点を置く.
• 医療機関ISO 6336 と AGMA 2001:制御および分析ソフトウェアモデルの正確性を保証する,ギアトランスミッション効率の計算のための国際的に認められた標準.
• 医療機関QC/T 533-1999 "ベンチ上の自動車駆動軸の試験方法":集合体の静的扭曲試験,ギア疲労試験等のための基準方法を提供し,電動駆動軸のトルク特性試験に適用される.
• 医療機関軍事規格 (MIL-STD-810Gなど):極端な環境温度 (-40°C~150°C) と衝撃負荷をシミュレートし,実際の作業条件下でギアボックスの性能を再現するために使用する.
| モデル | パワー (kW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2%FS |
| パワー スピード 範囲a は取得モジュールの数はカスタマイズできます必要なように | |||||
7配達と販売後サービス
配達: 標準型は90日以内に出荷します.カスタマイズ型は90~180日以内出荷します (国際物流と通関支援を含む).
販売後サービス: 主要部品 (ダイナモメーター,トルクフレンズ) の1年間の保証,終身双語 (中国語と英語) 技術サポート (応答時間 ≤4時間)部品は国内で24時間以内に発送され,国際的には7日以内に配達されます.・ 1.5 日間の無料運用訓練が提供され,リモートデバッグがサポートされます (モジュール式ソリューション構成ガイドを含むコンピュータベースの).
8シーロン・証明書
9梱包と輸送
10よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
