商品の詳細:
|
| 認証: | CMC、ISO9001、ISO45001、ISO14001、CE | 常時トルク範囲: | 0～1500rpm |
|---|---|---|---|
| 不変の力の範囲: | 1500～3800rpm | 保証: | 1年 |
| 最大作業速度: | 3800rpm | 定格トルク: | 3183Nm |
| 定格電力: | 500kW | 測定範囲: | 0～4000Nm |
| 重さ: | 1800KG | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 500KWのモーターダイナモメーター試験台,新エネルギー自動車モーターテスター,3800 モーター試験システム |
||
| コンポーネント名 | 基本仕様 | ブランド |

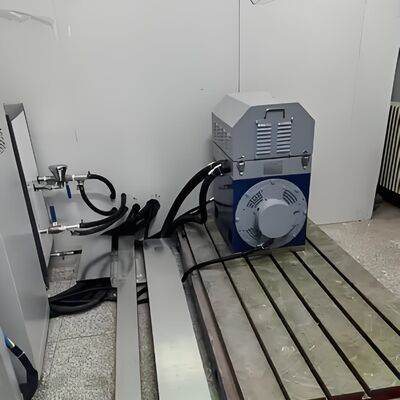

| SSCD500-1500/3800 電動ダイナモメーター | パワー: 500KW; 定速: 1500rpm; 定速: 3183Nm; 最大速: 3800rpm; 常動電源速: 1500-3800rpm; 高効率の水冷却システム. | シーロン |
| 高精度のトルクセンサー | 測定範囲:0〜4000Nm (精度:0.15% FS),動的応答時間 ≤1ms | HBM |

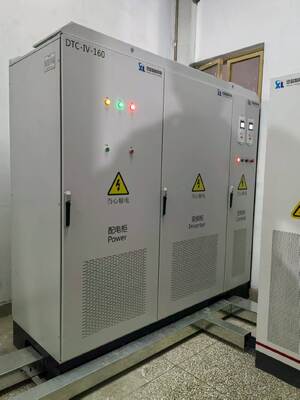

| インテリジェント変頻インバーターシステム | 入力電圧:三相交流380V-480V;周波数:50~60Hz;超電流保護値:名目電流の1.8倍;ベクトル制御技術で装備され,正確なトルク調整をサポートする.超電圧保護を統合する短回路保護と温度警告の三重保護メカニズム | シメンス |
| XLP-1000 測定制御システム | 産業用PC:IPC710,CPU:i7,メモリ:32GB,ハードディスク:1TB,XLP-1000 測定制御システムソフトウェア | シーロン |
| データ収集システム | 温度/振動/ノイズ/圧力測定装置を含む. 温度範囲 -40~300°C (精度 ±0.3°C); 振動周波数 5Hz-20kHz; 圧力測定範囲 0-10MPa (精度 ±0.2% FS). | シーロン |
| パワーアナリスト |
モデル:WT5006 基本精度:0.03% (読み取りの0.01% +範囲の0.02%) 帯域幅:DC 0.1Hz - 1MHz LCDタッチスクリーン 6チャンネル + MTR |
シーロン |
| 電流トランスフォーマー | 測定範囲 1500A 精度クラス 0.03% FS 隔熱クラス F | シーロン |

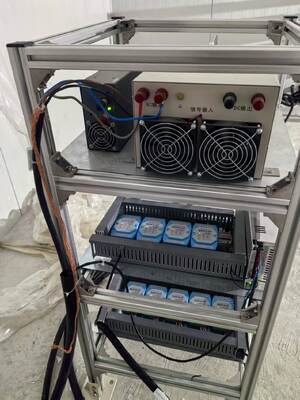

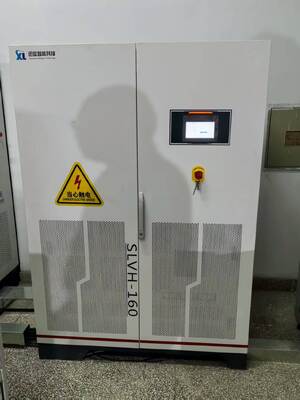

| バッテリーシミュレーター | 出力電圧: 36-1500V 定位電圧: 500kW 最大電源: 625kW 定位電流: 1200A 最大電流: 1500A フィードバック電圧: 380-450V8種類のバッテリーモデル (固体電池シミュレーションを含む) をサポートする. | シーロン |
| オプション部品 | 高性能コップリング | 許容速度: 6000 rpm,許容トルク: 4500 Nm,弾性バッファ構造 |
| 調整可能なモーターの固定支架 | ブラケットの調整範囲 (モーターの中心の高さ): 250mm-600mm;負荷容量: ≥500kg | |
| 高精度鋳鉄のプラットフォーム | 材料: HT350 (耐張性 ≥350MPa),蜂蜜巣のダムリング構造,平面性誤差 ≤0.02mm/m | |
| 複合型ショック吸収器 | 調整可能な減圧スプリングショックアブソーサー,減圧効率 ≥92%で,高功率の振動抑制試験に適しています. |
| パラメータ | 技術指標 |
| 電動ダイナモメーターの製造者 | シーロン |
| 定位電源 | 500kW |
| 定数トルク | 3183Nm |
| 定速 | 1500 ターン |
| 最大速度 | 3800回転分 |
| 常時トルクの回転範囲 | 0〜1500回転 |
| 常動電力の回転幅 | 1500~3800回転 |
| トークセンサモデル | T40FM |
| トークセンサの製造者 | HBM |
| トークセンサ範囲 | 0-4000Nm |
| 精度レベル | 0.15%FS |
3. SSCD500-1500/3800 500KW 新エネルギー車両 モーター 電動ダイナモメーター テストベンチ システム 基本的な利点
1) 高性能の適応性: 核電動ダイナモメーターは 500KWの名乗電力を有し, 0-4000Nmのトルク範囲,最大速度 3800rpm, 1500-3800rpmの恒定電源範囲を持っています.重型商用車における高性能モーターの全負荷と極限作業条件試験要件を満たすことができます異なる速度特性を持つモーター製品と互換性がある.
2) 業界トップの測定精度: 高精度HBMトルクセンサー (精度0.15%FS) とシーロンWT5006電源分析機 (精度0.03%) と10kHz高速データ収集モジュールで装備トルクなどのキーパラメータを正確に捉える電力,温度,振動,データ誤差率は0.3%未満
3) 優れたシステムスケーラビリティ: バッテリーシミュレータは,超幅電圧出力36-1500Vと8種類のバッテリーモデル (新興型固体電池を含む) をサポートし,ピーク電流は1500Aです.そして様々な高性能モーター電源システムと互換性があるシエメンスのインテリジェント変頻変速器システムは, 380V~480Vの広い電圧入力に対応します.矢量制御技術に基づいて ダイナミックな応答と迅速な調整を達成優れた運用安定性と反干渉能力を持つ
4) プロフェッショナルで信頼できる構造設計: すべてのコアコンポーネントは高出力条件で検証されました. 選択可能な高負荷の固定支架 (250-600mm調整可能),HT350高強度鋳鉄プラットフォーム,高功率試験中に振動の干渉を効果的に抑制し,長期間安定した装置の動作を保証するために,複合型緩衝装置を装備することができます.モジュール式デザインは機能拡張とカスタマイズされた変更をサポートします.
4. SSCD500-1500/3800 500KW 新エネルギー車両モーター 電動ダイナモメーター テストベンチ システム 適用分野
1) 重荷新エネルギー自動車部門: 新エネルギー重型トラック,大型バス,鉱山用車両等のための駆動モーターのパワー,トルク,効率,耐久性,高低温環境への適応性試験電力バッテリーマッチングの様々な要件に一致します.
2) 大規模な工業機器部門工場試験,タイプ試験,信頼性の検証を 500KW以下の工業駆動モーター,発電機セット,コンプレッサーマッチモーターに 行うことができます金属などの産業における応用シナリオをカバーするエネルギーと化学
3) 特殊装備分野: 建設機械 (掘削機,クレーン),船舶推進システム,鉄道輸送引力モーターなどの特殊モーターの特殊試験を満たす.高トルクの複雑な作業条件に適応する,高速で強い衝撃.
4) 高級の研究開発と試験: 高功率モーター性能研究開発,標準準拠試験,および国有研究機関向けにカスタマイズされた試験ソリューションの提供高級自動車の研究開発センターと第三者の権威ある試験機関最先端のモーター技術革新の検証を支援する.
5. SSCD500-1500/3800 500KW 新エネルギー車両モーター 電動ダイナモメーター テストベンチ システム基準規格
国家基準
国際基準
構成要素特有の規格
6新エネルギー車両 モーター 電動ダイナモメーター テストベンチ システム モデル リスト
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
7配達と販売後サポート
配達
標準型は90日以内に出荷し,カスタマイズ型は120-150日以内に出荷します (国際物流と通関支援を含む).配達には 装備品も含まれます設置説明書,操作説明書,校正証明書,スペアパーツ一覧,その他の完全なドキュメントがサポートされています.現場での設置と稼働.
販売後サービス
1) 保証サービス: 主要な部品 (ダイナモメーター,トルクフレンズ,変頻インバーターシステム) は1年間保証されます.欠陥のある部品は,保証期間中に無料で修理または交換されます..
2) テクニカルサポート:終身バイリンガル (中国語と英語) のテクニカルサポートが提供され,応答時間は4時間未満またはそれと同等です.リモートデバッグ (コンピュータベースの),モジュール式ソリューション構成ガイド技術的な質問に対するオンライン回答もサポートされています.
3) 研修サービス: 設備の設置,パラメータ設定,運用状態のテスト,データ分析,日常メンテナンスを含む2日間の無料現場操作研修を提供しています.ユーザがシステム操作に精通していることを確認する.
8よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
9私たちの証明書
