商品の詳細:
|
| 認証: | CMC、ISO9001、ISO45001、ISO14001、CE | 常時トルク範囲: | 0～1500rpm |
|---|---|---|---|
| 不変の力の範囲: | 1500～3800rpm | 保証: | 1年 |
| 最大作業速度: | 3800rpm | 定格トルク: | 2001Nm |
| 定格電力: | 315kw | 測定範囲: | 0～3500Nm |
| 重さ: | 1500kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター |
| コンポーネント名 | 基本仕様 | ブランド |

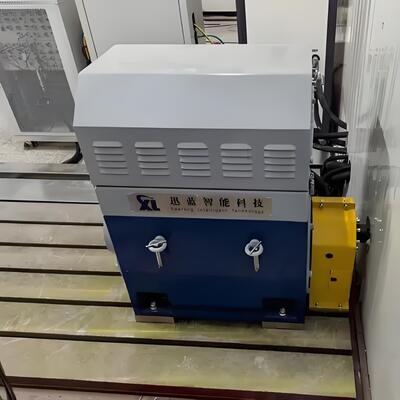

| SSCD315-1500/3800 電動ダイナモメーター | 電力: 315KW; 定速: 1500rpm; 定速: 2001Nm; 最大速: 3800rpm; 常動電力速: 1500-3800rpm; 高効率の水冷却システム. | シーロン |
| 高精度のトルクセンサー | 測定範囲: 0~3000Nm (精度:0.15% FS),動的応答時間 ≤1ms | HBM |

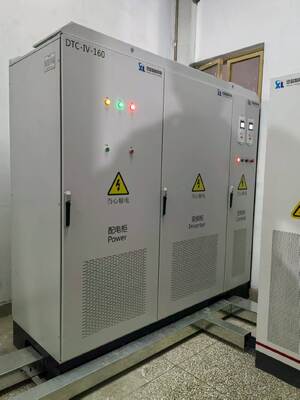

| インテリジェント変頻インバーターシステム | 入力電圧:三相交流 380V-480V;周波数: 50-60Hz; 過電源保護値: 定数電流の1.8倍; ベクトル制御技術で装備され,正確なトルク調整をサポートする.超電圧保護を統合する短回路保護と温度警告の三重保護メカニズム | シメンス |
| XLP-1000 測定制御システム | 産業用PC:IPC710,CPU:i7,メモリ:32GB,ハードディスク:1TB,XLP-1000 測定制御システムソフトウェア | シーロン |
| データ収集システム | 温度/振動/ノイズ/圧力測定装置を含む. 温度範囲 -40~300°C (精度 ±0.3°C); 振動周波数 5Hz-20kHz; 圧力測定範囲 0-10MPa (精度 ±0.2% FS). | シーロン |
| パワーアナリスト | モデル: WT3006; 基本精度: 0.03% (0.01% の読み込み + 0.02% の範囲); 帯域幅: DC, 0.1Hz -1MHz; LCD タッチスクリーン > 6 チャネル + MTR | シーロン |
| 電流トランスフォーマー | 測定範囲1000A,精度クラス0.03% FS,隔熱クラスF | シーロン |
| バッテリーシミュレーター | 出力電圧: 36-1200V 定位電圧: 315kW 最大電源: 400kW 定位電流: 800A 最大電流: 1000A フィードバック電圧: 380-450V8種類のバッテリーモデル (固体電池シミュレーションを含む) をサポートする. | シーロン |
| オプション部品 | 高性能コップリング | 許容速度: 6000 rpm,許容トルク: 3000 Nm,弾性バッファ構造 |
| 調節可能なモーター支架 | ブラケット調節範囲 (モーターの中心の高さ): 250mm-600mm;負荷容量: ≥400kg | |

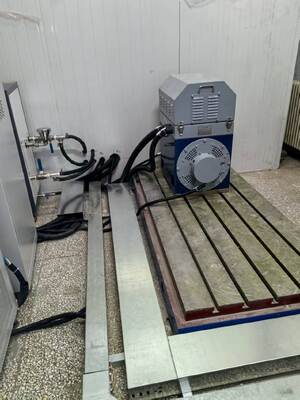

| 高精度鋳鉄のプラットフォーム | 材料: HT350 (耐張性 ≥350MPa),蜂蜜巣のダムリング構造,平面性誤差 ≤0.02mm/m | |
| 複合型ショック吸収器 | 調整可能な減圧スプリングショックアブソーサー,減圧効率 ≥92%で,中高功率試験における振動抑制要件に適しています. |
| パラメータ | 技術指標 |
| 電動ダイナモメーターの製造者 | シーロン |
| 定位電源 | 315kW |
| 定数トルク | 2001Nm |
| 定速 | 1500回転/分 |
| 最大速度 | 3800回転分 |
| 常時トルクの回転範囲 | 0〜1500回転/分 |
| 常動電力の回転幅 | 1500~3800回転/分 |
| トークセンサモデル | T40FM |
| トークセンサの製造者 | HBM |
| トークセンサ範囲 (Nm) | 0~3000Nm |
| 精度レベル | 0.15%FS |
3.SSCD315-1500/3800 315KW 新エネルギー車両モーターダイナモメーター試験台システム 主要 な 利点
1) について精密な調整を伴う高性能:コア・ダイナモメーターの定位電力は315KW,トーク範囲は0~3000Nm,最大速度は3800rpm,恒定電源範囲は1500~3800rpmである. It is precisely matched to the full load and extreme working condition testing requirements of mid-range high power motors in medium and heavy-duty commercial vehicles and medium-sized construction machinery複数の速度特性を備えたモーター製品と互換性があり,適応性がより目標化されています.
(2) について業界をリードする測定精度: 高精度HBMトルクセンサー (精度0.15%FS) とシーロンWT3006動力分析器 (基本精度0.03%),および10kHz高速データ収集モジュールで装備トルクなどのキーパラメータを正確に捉える高精度試験基準を満たす 0.3%未満のデータ誤差率で,電源,温度,振動
(3) についてこのシステムは柔軟なスケーラビリティを提供します: バッテリーシミュレータは,36~1200Vの広い出力電圧と,ピーク電流1000Aの8種類のバッテリーモデル (新興型固体電池を含む) をサポートします.複数の中級高性能モーター電源システムに適応可能シエメンスのインテリジェント変頻変速器システムは, 380V~480Vの広い電圧入力に対応します.矢量制御技術に基づいて ダイナミックな応答と迅速な調整を達成, 優れた運用安定性と反干渉能力を示し,テスト要件に応じて機能モジュールを拡張することができます.
4)信頼性と耐久性のある構造設計: すべてのコアコンポーネントは,中高功率条件で長期検証を受けています. 選択可能な,高負荷対応の固定支架 (250~600mm調整可能)HT350 高強度鋳鉄のプラットフォーム試験中に振動の干渉を効果的に抑制し,長期にわたる装置の安定した動作を確保するために,複合型緩衝装置を装備することができる.モジュール式設計は機能拡張とカスタマイズされた変更をサポート維持を便利にする.
4. SSCD315-1500/3800 315KW 新エネルギー車両モーター電動ダイナモメーター試験台システム 応用分野
1) について中型・重型新エネルギー自動車分野: 新型中型・重型トラック,中型バス用の駆動モーターのパワー,トルク,効率,耐久性,高低温環境への適応性試験軽量鉱山用車標準的な電源電池のマッチング要件に対応する.
(2) について中規模産業機器分野315KW以下の産業用駆動モーター 小型発電機とコンプレッサーマッチングモーターの 工場試験,タイプ試験,信頼性検証を行います軽工業における応用シナリオをカバーする建設材料,一般機械,その他の産業.
(3) について中級特殊機器部門: 小型・中型機械 (積載機,ミニ掘削機),特殊車両推進システム用の特殊モーターの特殊な試験ニーズを満たす.軽鉄道輸送引力モーター中~高トルク,高速速度,中程度の衝撃を伴う複雑な作業条件に適しています.
4)R&Dと試験部門地方の研究機関や自動車研修センターや第三者試験機関に 性能研修,標準準拠試験中級の高性能モーターのテストソリューション成熟したモーター技術の最適化と革新的な検証を支援する.
5. SSCD315-1500/3800 315KW 新エネルギー車両モーター電動ダイナモメーター試験台システム 基準規格s
国家基準
国際基準
構成要素特有の規格
6新エネルギー車両 モーター 電動ダイナモメーター テストベンチ システム モデル リスト
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
7.配達と販売後サポート
配達
標準型は90日以内に出荷し,カスタマイズ型は120-150日以内に出荷します (国際物流と通関支援を含む).配達には 装備品も含まれます設置説明書,操作説明書,校正証明書,スペアパーツ一覧,その他の完全なドキュメントがサポートされています.現場での設置と稼働.
販売後サービス
1) 保証サービス: 主要な部品 (ダイナモメーター,トルクフレンズ,変頻インバーターシステム) は1年間保証されており,欠陥部品は保証期間中に無償で修理または交換されます.
2) 技術支援: 終身バイリンガル (中国語と英語) の技術サポートが提供され,応答時間は4時間未満またはそれと同等です. リモートデバッグ (コンピュータベースの),モジュール式ソリューション構成ガイド技術的な質問に対するオンライン回答もサポートされています.
3) 訓練サービス設備の設置,パラメータ設定,運用状態のテスト,データ分析, 日々のメンテナンスを含む 2日間の無料の現場操作訓練を提供していますユーザがシステム操作に精通していることを確認する.
8よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
