商品の詳細:
|

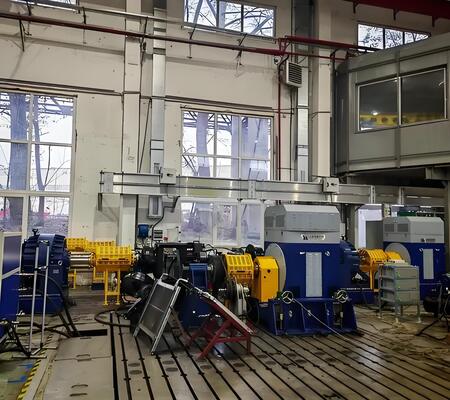

SSCD350-1800-4000 自動車軸電動ダイナモメーター試験台システム
1. SSCD350-1800-4000 自動車軸電動ダイナモメーター試験台 システム部品説明
The SSCD350-1800-4000 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 350kW-class automotive axles and related transmission systemsこのシステムには,駆動ダイナモメーター,負荷ダイナモメーター,高精度トルクフレンズ,インテリジェント計測制御システム,バッテリーシミュレーターなどのコアモジュールが統合されています.性能検証を全面的にカバーしています,耐久性試験,および商用車両の軸と特殊車両トランスミッションシステムの信頼性評価のニーズ,軸の研究開発,生産試験などに完全なソリューションを提供します.
| コンポーネント名 | 基本仕様 | ブランド |
| SSCD350-1800-4000駆動ダイナモメーター | 電力:350kW 定数トルク:1858Nm 定数速度:1800rpm 最大速度4000rpm 常時トルク/常時速度/常時電源制御をサポート 応答時間: ≤10ms | シーロン |
| SSCD350-1800-4000 負荷ダイナモメーター | 電力:350kW 定数トルク:1858Nm 定数速度:1800rpm 最大速度4000rpm トーク制御精度≤±0.2% FS 水冷熱散システム | シーロン |
| トークフレンズ | 測定範囲 0〜4000 Nm;精度 0.15% FS;速度解像度 ±1rpm;動的応答時間 ≤1 ms | HBM |
| 変頻インバーターシステム | 入力電圧:三相交流 380V-480V;周波数: 50-60Hz;ベクトル制御技術;過電,過電圧,過熱に対する三重保護. | シメンス |
| XLP-1000 測定制御システム | 産業用PC:IPC710;CPU I7,RAM 32GB,HDD 1TB;XLP-1000専用測定および制御ソフトウェア;動作状態設定とレポート生成をサポートする. | シーロン |
| データ収集システム | 温度/振動/ノイズ取得装置を含む. 温度範囲 -40~200°C (精度 ±0.5°C);振動周波数 10Hz-10kHz. | シーロン |
| バッテリーシミュレーター | 出力電圧36~1200V,電流 ≥1000A,エネルギーフィードバック (フィードバック効率 ≥90%) をサポートする. 8種類のバッテリーモデルと互換性がある. | シーロン |
| 調節可能な固定支架 | 中央高度調整範囲: 250-600mm; 負荷容量: ≥1000kg; マウント表面の平らさの誤差: ≤0.02mm/m | シーロン |
| 鋳鉄の表面プレート | 材料:HT350 (耐張性 ≥350MPa);蜂蜜の巣のダムリング構造;平らさの誤差 ≤0.02mm/m | シーロン |
| クープリング | 許容速度 ≥6000rpm トーク容量 ≥6000Nm 弾性バッファ構造 耐磨性や耐腐蝕性のある材料 | シーロン |
| 保護シールド | 完全に閉ざされた構造物. 高さ ≥1.8m. システム接続 (起動時に即座に停止する). 組み込み音吸収材料. | シーロン |
| パワーアナリスト | 基本精度 ≤0.03%;帯域幅 DC-1MHz; 6チャンネル + MTR; LCDタッチスクリーン操作 | シーロン |
| 電流トランスフォーマー | 測定範囲 1200A;精度クラス 0.03% FS;隔熱クラス F. | シーロン |
| チラー | 350kWのシステムと互換性のある冷却能力;温度制御精度 ±2°C;二重回路設計 (ダイナモメーター+軸冷却) | シーロン |
| 潤滑油ステーション | オイル供給圧: 0.3-0.6MPa; 流量: 調節可能; オイル温度制御範囲: 30-60°C; フィルタリングとオイルレベル警告機能が装備されています. | シーロン |
2. SSCD350-1800-4000 自動車軸電動ダイナモメーター テクニカルパラメータ
| パラメータ | 技術指標 |
| 電動ダイナモメーターのブランド | シーロン |
| 駆動ダイナモメーターの名乗電源 | 350kW |
| 駆動ダイナモメーターのノーマルトルク | 1858Nm |
| 駆動ダイナモメーターの定速 | 1800回転/分 |
| 最大駆動ダイナモメーター速度 | 4000回転/分 |
| 駆動ダイナモメーターの応答時間 | ≤10ms |
| 定位負荷ダイナモメーターの電源 | 350kW |
| 負荷ダイナモメーターのノーマルトルク | 1858Nm |
| トークフレンズ範囲 | 0-4000Nm |
| トークフレンズの精度 | 0.15%FS |
| トークフレンズの速度解析度 | ±1rpm |
| トークフレンズのダイナミック応答時間 | ≤1ms |
| バッテリーシミュレーターの出力電圧範囲 | 36〜1200V |
| バッテリーシミュレーターの電流 | ≥1000A |
| バッテリーシミュレーターのエネルギー回収効率 | ≥90% |
| パワーアナリストの基本精度 | ≤0.03% |
| パワーアナリストの帯域幅 | DC-1MHz |
| マウントブレーケットの中央高度調整範囲 | 250~600mm |
| 固定ブレーキ 負荷荷 | ≥1000kg |
| 鋳鉄板材 | HT350 (抗張力 ≥350MPa) |
3. SSCD350-1800-4000 自動車軸電動ダイナモメーター試験台システム 主要 な 利点
1) 二重ダイナモメーターが協調して作業し,包括的な試験シナリオを提供: 駆動と負荷の両方のための2つのSSCD350-1800-4000ダイナモメーターを装備し,各ユニットは 350kWの名乗電力を有し,トークは1858Nmであり,最大速度は4000rpmです.実際の動作中の自動車軸の二重運転と負荷条件をシミュレートすることができます, 商用車および特殊車両の軸の完全な状態での性能試験のニーズをカバーし,異なる道路条件下でトルクと速度応答の検証に適しています.
2) 業界トップの測定精度:精度0.15%FS,速度解像度±1rpm,ダイナミックレスポンス ≤1msのHBM高精度トルクフレンズを使用する.基本精度 ≤0 のシーロン動力分析器と組み合わせた.03%で,多次元データ収集システム (温度精度 ±0.5°C,振動周波数カバー10Hz〜10kHz) と組み合わせたトルクなどのキーパラメータの正確な取得と分析を達成します電気,電源,温度,振動など
3) 強力なシステム安定性と互換性: シメンス 変速周波数インバーター システムは ベクトル制御技術を使用し,過剰電流,過電圧,過熱に対する3重の保護を備えていますそして 380V~480V の広い電圧入力範囲に対応する; バッテリーシミュレータは,36-1200Vの広い出力電圧範囲と≥1000Aの高電流をサポートし,8種類のバッテリーモデルと互換性があり,エネルギーフィードバック効率は≥90%です.異なる車両軸のパワーマッチングのニーズを満たし,同時にエネルギー節約と消費量の削減を達成する.
4) 科学的構造設計,安全で信頼性: 調節可能な固定支架は,中央の高さ250-600mm,負荷容量≥1000kg,および固定表面の平ら性誤差 ≤0.02mm/mを有する.HT350鋳鉄プレートは,高速試験の安定性を確保するために,蜂蜜の巣の衝撃吸収構造と組み合わせられています.; 完全に閉ざされた保護蓋は,音吸収材料を内蔵し,システムに接続されている (即座に起動・停止),安全保護と騒音削減の要件の両方を考慮し.
5) インテリジェントな測定と制御,効率的な操作: XLP-1000の測定制御システムは,工業用コンピュータI7 (32Gメモリ+1Tハードドライブ) で装備されており,専用のソフトウェアは作業状態の設定をサポートします.リアルタイムデータモニタリングと自動レポート生成; 潤滑ステーションは,油圧調節,油温調節,油レベル警告機能を有する.そして,冷却機の二回路設計は,ダイナモメーターと軸の冷却ニーズに正確に適応しています.手作業のコストを大幅に削減します
4. SSCD350-1800-4000 自動車軸電気ダイナモメーター試験台システム 適用分野
1) 商用車の軸域: 電力,トルク,トランスミッション効率,耐久性試験は,重型トラック,バス,ピックアップなどの商用車の軸に適用されます.各軸の性能検証と,駆動軸などの工場試験をカバーするステアリング軸とサポート軸
2) 特殊車両部門: 建設機械 (掘削機,積載機),鉱山用車両などの特殊車両の軸の専門試験高いトルクと複雑な作業条件下で信頼性と安定性評価の要件を満たすため.
3) アクセル研究開発分野軸の構造の最適化,トランスミッションシステムのマッチング,エネルギー省エネ技術の研究開発.
4) 第三者による試験機関: 国内および国際規格に準拠し,品質検査機関や認証機関に軸製品規格の準拠性試験サービスを提供する安全性能を含む試験のあらゆる側面をカバーする環境性能と耐久性
5. SSCD350-1800-4000 自動車軸電気ダイナモメーター試験台システム基準規格
QC/T 533-2020 商用車両の駆動軸組成
QC/T 534-2020 自動車駆動軸のベンチ試験評価指標
GB/T 23920-2024 建設機械 - 軸
JB/T 5929-1991 建設機械の駆動軸の信頼性試験方法
JB/T 10634-2023 電気ダイナモメーター
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
標準型は90日以内に出荷し,カスタマイズ型は120-150日以内に出荷します (国際物流と通関支援を含む).配達には 装備品も含まれます設置説明書,操作説明書,校正証明書,スペアパーツ一覧,その他の完全なドキュメントがサポートされています.現場での設置と稼働.
販売後サービス
1) 保証サービス: 主要な部品 (ダイナモメーター,トルクフレンズ,周波数変換システム) は1年間保証されています.欠陥のある部品は,保証期間中に無料で修理または交換されます..
2) テクニカルサポート: 終身バイリンガル (中国語と英語) の技術サポートが提供され,応答時間は ≤4時間です. リモートデバッグ (コンピュータベースの),モジュール式ソリューション構成ガイド技術的な質問に対するオンライン回答もサポートされています.
3) 訓練サービス: 設備の設置,パラメータ設定,運用状態のテスト,データ分析,および日常メンテナンスを含む2日間の無料の現場運用訓練を提供しています.ユーザがシステム操作に精通していることを確認する.
8.よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常30%T/T預金,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
