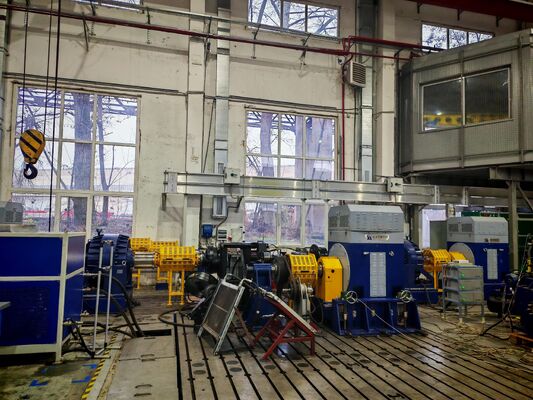

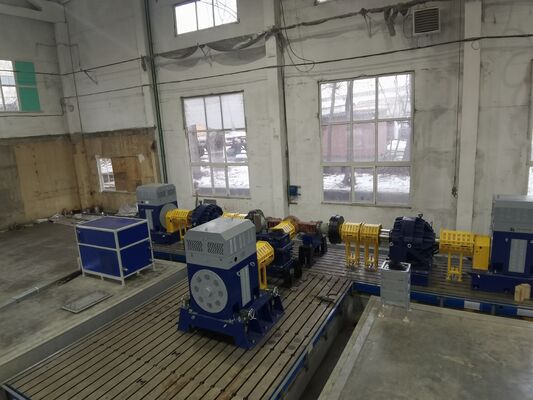

SSCD400-1800-4000 車軸電気ダイナモメータ試験ベンチシステム

SSCD400-1800-4000 車両軸電動ダイナモメーター試験台システム

1.SSCD400-1800-4000車両アクセル電気ダイナモメーター試験台システム部品の説明

The SSCD400-1800-4000 Vehicle Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 400kW-class Vehicle axles and high-end transmission systemsこのシステムには,駆動ダイナモメーター,負荷ダイナモメーター,高精度トルクフレンズ,インテリジェント計測制御システム,バッテリーシミュレーターなどのコアモジュールが統合されています.高性能検証を包括的にカバーします耐久性試験と重型商用車軸と特殊エンジニアリング車両のトランスミッションシステムの極端な状態の信頼性評価の必要性高級軸の研究開発と大量生産試験のための完全なソリューションを提供.

2.SSCD400-1800-4000 車両軸電動動気圧計 試験台システム 技術パラメータ

3.SSCD400-1800-4000 電気ダイナモメーター 車両軸 テストベンチ システム 主要の利点

1) 二重ダイナモメーターは,すべての労働条件をカバーするために一緒に働きます.駆動と負荷のための2つのSSCD400-1800-4000ダイナモメーターを装備し,各ユニットは400kWの定量電源,2119Nmのトルク,定速1800rpm,最大速4000rpmを有する.それは,正確に,クライミングなどの複雑な作業条件下で車両の軸の駆動と負荷の特徴をシミュレーションすることができます高速運転と重荷の牽引,重型商用車および特殊機械車の軸の全作業状態性能試験を包括的にカバーする極端な道路条件下で,トルク衝撃と急激な速度変化の応答検証に適しています..


2) 高精度の測定システムは,高いデータ信頼性を保証します.HBM超高精密モントフレンズを使用し,精度は0.1%FS,速度解像度は0.05rpm,ダイナミックレスポンス ≤0.8ms.基本精度 ≤0 の Seelong 高級電源分析器と組み合わせた.02%,多次元高精度データ収集システム (温度精度 ±0.3°C,振動周波数覆盖5Hz-20kHz) と組み合わせたミリ秒レベルの正確な取得と,トークなどのキーパラメータの深層分析を達成します.電気,電力,温度,振動,圧力


3) システムは安定し,信頼性があり,高度に互換性があります.シエメンスの変速周波数インバーターシステムは高性能ベクトル制御技術を採用し,4つの安全保護層を有し,380V~480Vの広い電圧入力に対応しています業界をリードする運用安定性がある; バッテリーシミュレータは,36-1500Vの広い出力電圧と≥1200Aの高電流をサポートし,10種類のバッテリーモデルと互換性があり,エネルギーフィードバック効率は≥92%です.異なるパワーレベルの軸のパワーマッチングニーズを満たすだけでなく,エネルギー節約と消費削減にも貢献します


4) 構造設計を最適化し,安全性と安定性をバランス:調整可能な固定支架は,中心高度を300~700mmから調整し,負荷容量を1500kgまで増加させ,設置面の平坦度誤差は≤0.015mm/mである.HT400高強度鋳鉄板は,高速および高トルク試験によって生成される振動を効果的に抵消するために,蜂蜜の巣強化ショック吸収構造と組み合わせられています.; 完全に閉ざされた防爆カバーには,高効率の音吸収材料が組み込まれていて,システムと連携して二重安全保護を実現します.セキュリティの必要性を考慮し騒音削減と熱消耗

5) インテリジェントな測定と制御のアップグレード,効率的で便利な操作:XLP-1000 測定制御システムは,工業用コンピュータ I7 (32Gメモリ + 1T SSD) で装備されており,専用のソフトウェアは,多条件プリセット,リアルタイムデータ可視化をサポートしています.そしてカスタムレポート生成; 潤滑ステーションは,インテリジェントな流量制御,精密な油温制御,および多レベルの早期警告機能があります.そして,冷却機の3ループ設計は,複数のモジュールの冷却ニーズに正確に適応しています手動による介入のコストを大幅に削減し,試験効率を向上させる.

4.SSCD400-1800-4000 車両軸電動ダイナモメーター試験台システム 適用領域

1) 重型商用車の軸域:重荷トラック,大型バス,トラクタートレーラー,その他の重荷商用車両の軸の出力,トルク伝送,伝送効率,長期耐久性試験重用駆動軸などの様々な軸の性能検証と工場試験をカバーする強化ステアリング軸と重用サポート軸

2) 特殊機械車両分野:大型掘削機,鉱山ダンプトラック,重荷車などの特殊エンジニアリング車両の軸の専門試験高いトルク下での信頼性および安定性評価要件を満たす長期的,複雑な労働条件,極端な作業環境での性能検証に適応する.

3) 高級軸の研究開発分野:高性能な研究開発と 試験プラットフォームを 指導的な車軸メーカーや 高級研究機関に提供しています高性能軸構造の最適化などのカスタマイズされたテストソリューションをサポートする精密なトランスミッションシステムのマッチングと エネルギー節約技術の革新により,高級軸技術における突破を達成する助けとなる.

4) 認証試験機関 フィールド:We meet national and international high-standard testing requirements and provide high-power vehicle axle product standard compliance testing services for national-level quality inspection agencies and third-party authoritative certification units安全性や環境性能,耐久性などすべてのテストをカバーする.

5.SSCD400-1800-4000 車両軸電動ダイナモメーター試験台システム基準規格

QC/T 533-2020 商用車両の駆動軸組成
QC/T 534-2020 自動車駆動軸のベンチ試験評価指標
GB/T 23920-2024 建設機械 - 軸
JB/T 5929-1991 建設機械の駆動軸の信頼性試験方法
JB/T 10634-2023 電気ダイナモメーター

6自動車軸電動ダイナモメーター試験台システムモデルリスト

7配達と販売後サポート

Dエリバーy

標準型は90日以内に出荷し,カスタマイズ型は120-150日以内に出荷します (国際物流と通関支援を含む).配達には 装備品も含まれます設置説明書,操作説明書,校正証明書,スペアパーツ一覧,その他の完全なドキュメントがサポートされています.現場での設置と稼働.

販売後サービス

1) 保証サービス: 主要な部品 (ダイナモメーター,トルクフレンズ,周波数変換システム) は1年間保証されています.欠陥のある部品は,保証期間中に無料で修理または交換されます..

2) テクニカルサポート: 終身バイリンガル (中国語と英語) の技術サポートが提供され,応答時間は ≤4時間です. リモートデバッグ (コンピュータベースの),モジュール式ソリューション構成ガイド技術的な質問に対するオンライン回答もサポートされています.

3) 訓練サービス: 設備の設置,パラメータ設定,運用状態のテスト,データ分析,および日常メンテナンスを含む2日間の無料の現場運用訓練を提供しています.ユーザがシステム操作に精通していることを確認する.

8.よくある質問

Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常30%T/T預金,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.

9私たちの証明書
