商品の詳細:
|
| ハイライト: | 560kW トランスミッションダイナモメータ試験ベンチ,車両アクスル試験用ダイナモメータシステム,0.15% 精度 電気ダイナモメータ |
||
|---|---|---|---|

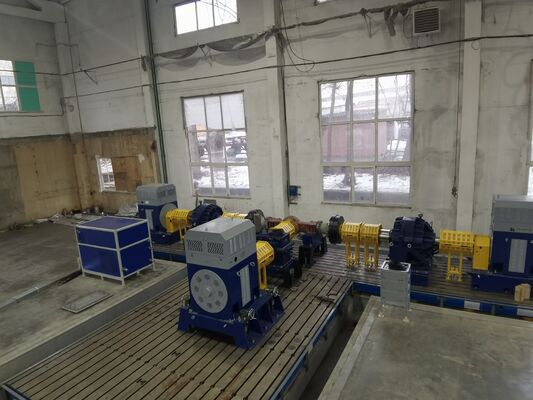

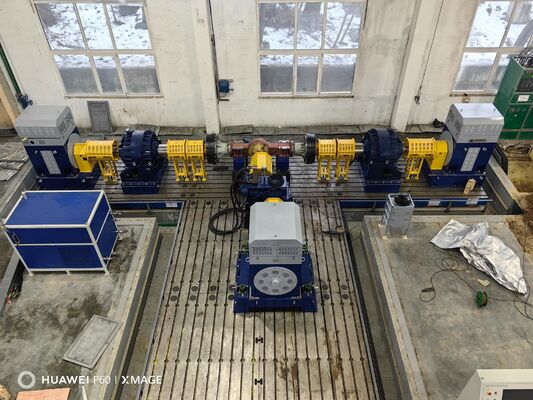

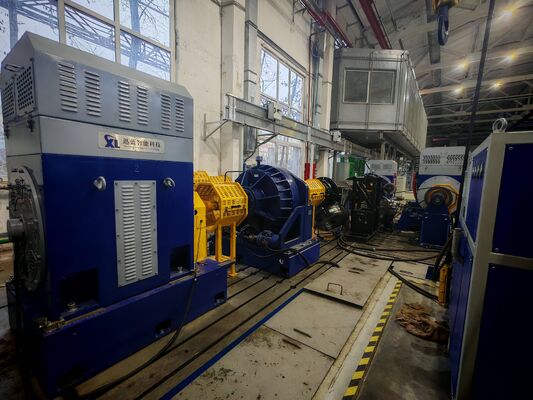

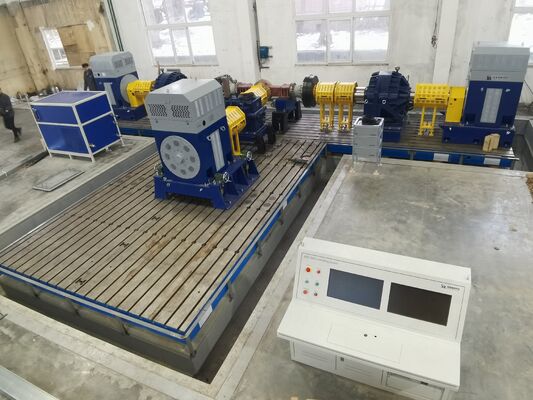

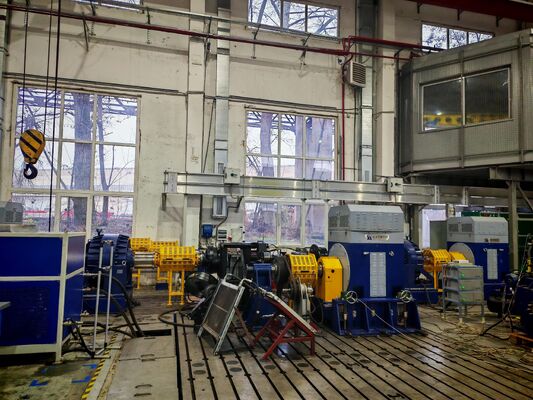

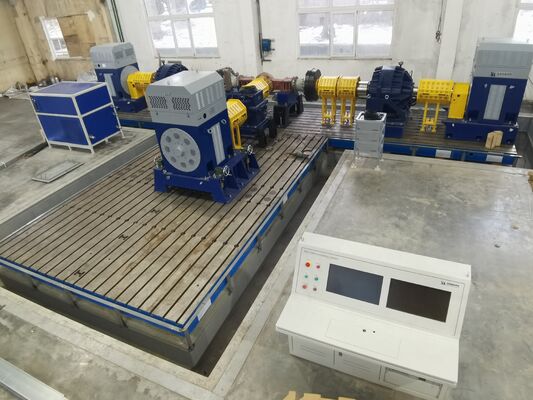

SSCD560-1800-4000 車両軸電動動力学気圧計試験台システム
1.SSCD560-1800-4000車両アクセル電気ダイナモメーター試験台システム部品の説明
SSCD560-1800-4000 について車両アクセル電気ダイナモメーターテストベンチシステムは,特に560kWクラスの超高功率テストのために設計されたトップレベルの包括的なパフォーマンステストプラットフォームです車両高性能の重量トランスミッションシステム.このシステムは,高性能駆動ダイナモメーター,重量負荷ダイナモメーター,超高精度のトルクフレンズなどのコアモジュールを統合しています.インテリジェントな測定・制御システム高性能バッテリーシミュレーターです 極端な性能検証,超長期耐久性テスト,超重用商用車両の軸の信頼性評価の必要性超高性能軸の研究開発革新と高級生産試験のための包括的で高精度なソリューションを提供します.
| コンポーネント名 | 基本仕様 | ブランド |
| SSCD560-1800-4000 駆動ダイナモメーター | パワー: 560kW 定数トルク: 2967Nm 定数速度: 1800rpm 最大速度: 4000rpm 常時トルク/常時速度/常時パワー/複雑な道路条件下でのシミュレーション制御をサポートする 応答時間:≤6ms | シーロン |
| SSCD560-1800-4000 負荷ダイナモメーター | 電力: 560kW 定数トルク: 2967Nm 定数速度: 1800rpm 最大速度: 4000rpm トーク制御精度: ≤±0.1% FS超効率の水冷却システム (温度制御のフィードバック調整) | シーロン |
| トークフレンズ | 測定範囲: 0~8000 Nm 精度: 0.08% FS 速度解像度: 0.01 rpm 動的応答時間: ≤0.5 ms | HBM |
| 変頻インバーターシステム | 入力電圧:三相交流 380V-500V;周波数: 50-60Hz;トップレベルのベクトル制御技術; 過電流,過電圧,過熱,過負荷,ショートサーキットに対する5倍の保護. | シメンス |
| XLP-1000 測定制御システム | 産業用PC:IPC 7 10;CPU Xeon,RAM 128GB,SSD 4TB;XLP-1500専用測定および制御ソフトウェア;多チャンネル同期取得,3Dデータビジュアライゼーションをサポートする.人工知能によるデータ分析報告の生成も可能です | シーロン |
| データ収集システム | 温度/振動/ノイズ/圧力/ストレッチ測定装置を含む. 温度範囲 -50~400°C (精度 ±0.2°C); 振動周波数 2Hz-30kHz; 圧力測定範囲 0-20MPa (精度 ±0.1% FS)圧縮測定精度 ± 1 μm | シーロン |
| バッテリーシミュレーター | 出力電圧50〜2000V,電流 ≥1500A,エネルギーフィードバック (フィードバック効率 ≥94%) をサポートする.12種類のバッテリーモデル (特殊バッテリーモデルを含む) と互換性がある. | シーロン |
| 調節可能な固定支架 |
中央高度調整範囲:350~800mm; 負荷容量: ≥2000kg; 設置面の平らさの誤差: ≤0.01mm/m 鋳鉄板材料 HT450 (耐張性 ≥450MPa); ハチミツバチ多層ショック吸収構造 + 減圧騒音設計; 平面性誤差 ≤0.01mm/m |
シーロン |
| 結合 | 許容速度 ≥8000rpm; トーク容量 ≥12000Nm; 超弾性バッファ構造; 耐磨性高強度,耐腐蝕性のある合金材料で製造されている. | シーロン |
| 保護カバー | 完全に閉ざされた爆発耐性・圧力耐性構造;高さ ≥ 2.2m;システム接続 (スタート・ストップ+緊急ブレーキ+アラーム)高級な音吸収とノイズ削減材料 (ノイズ削減 ≥ 30dB). | シーロン |
| パワーアナリスト | 基本精度 ≤0.01%;帯域幅 DC-3MHz; 12チャンネル + MTR; 高画質のカラーLCDタッチスクリーン + リモコン + データ輸出機能 | シーロン |
| 電流トランスフォーマー | 測定範囲 2000A;精度クラス 0.01% FS;隔熱クラス H (高温耐性 ≥180°C) | シーロン |
| チラー | 560kWのシステムと互換性のある冷却容量;温度制御精度 ±0.5°C; 4回路独立冷却設計 (ダイナモメーター + 軸 + 電子制御システム + トークフレンズ) | シーロン |
| 潤滑油ステーション | 石油供給圧 0.5-1.0MPa; 知的閉ループ流量制御; 油温制御範囲 20-70°C; 多段階フィルタリング,油質モニタリング,油レベル警告油温/圧力異常アラームと自動保護機能. | シーロン |
2.SSCD560-1800-4000車両アクセル電気ダイナモメーター試験台システムの技術パラメータ
| パラメータカテゴリ | 技術指標 |
| 電動ダイナモメーターのブランド | シーロン |
| 駆動ダイナモメーターの名乗電源 | 560kW |
| 駆動ダイナモメーターのノーマルトルク | 2970Nm |
| 駆動ダイナモメーターの定速 | 1800回転/分 |
| 最大駆動ダイナモメーター速度 | 4000回転/分 |
| 駆動ダイナモメーターの応答時間 | ≤6ms |
| 定位負荷ダイナモメーターの電源 | 560kW |
| 負荷ダイナモメーターのノーマルトルク | 2970 Nm |
| トークフレンズ範囲 | 0~8000Nm |
| トークフレンズの精度 | 0.08% FS |
| トークフレンズの速度解析度 | ±1rpm |
| トークフレンズのダイナミック応答時間 | ≤0.5ms |
| バッテリーシミュレーターの出力電圧範囲 | 50〜2000V |
| バッテリーシミュレーターの電流 | ≥1500A |
| バッテリーシミュレーターのエネルギー回収効率 | ≥94% |
| パワーアナリストの基本精度 | ≤0.01% |
| パワーアナライザー帯域幅 | DC-3MHz |
| マウントブレーケットの中央高度調整範囲 | 350~800mm |
| 固定ブレーキ 負荷荷 | ≥2000kg |
| 鋳鉄板材 | HT450 (抗張力 ≥ 450 MPa) |
3.SSCD560-1800-4000車両アクセル電気ダイナモメーター テストベンチ システム 主要な利点
1) 二重高電気ダイナモメーターは,すべての極端な動作条件をカバーするために一緒に働きます:駆動と負荷のための二重SSCD560-1800-4000ダイナモメーターを装備し,各ユニットは,名乗電力は560kW,トークは2970Nm,名乗速度は1800rpm,最大速度は4000rpmである.険しい斜面を登るなどの極端な運転条件下で超重車のドライブと負荷の特徴を正確にシミュレートすることができます超重型商用車,特殊軍用車,超重型商用車の全条件性能試験を包括的にカバーしています.大型機械の軸厳格な応答検証に適しており,極端な道路条件下では瞬時に高いトルクに衝撃を与え,高速で速度変更を行う.
2) 業界トップのデータ精度を持つ最高レベルの精度測定システム:HBMの最高精密度高いトルクフレンズを使用し,精度は0.08%FS,速度解像度は0.01rpm,ダイナミック応答は≤0.5msである.基本精度 ≤0 のシーロン社の旗艦パワーアナリストと組み合わせた.01%,多次元超高精度データ収集システム (温度精度 ±0.2°C,振動周波数覆蓋 2Hz-30kHz) と組み合わせたマイクロ秒レベルでの正確な取得と,トークなどのキーパラメータの深層のインテリジェント分析を可能にする圧力と圧力を計測します
3) 超安定したシステム設計と極度の互換性シエメンスのインバーターシステムは5層の安全保護を備えた最先端のベクトル制御技術を使用し, 380Vから500Vの広い電圧入力に対応しています.高功率の負荷下でも安定した動作を維持する; バッテリーシミュレータは,超幅電圧出力50~2000Vと超高電流≥1500Aに対応し,12種類のバッテリーモデル (特殊バッテリーモデルを含む) と互換性がある.エネルギーフィードバック効率 ≥94%超高出力軸と様々な特殊トランスミッションシステムの電源マッチングニーズを満たし,同時にエネルギー節約と消費削減を最大化します.
4) 安全性と安定性を保証する重力構造設計:調整可能なマウントブレーケットは,超幅の調整可能な中心高度350-800mmを持ち,負荷容量を2000kgまで増加させ,マウント表面の平坦度誤差は≤0.01mm/mである.HT450超高強度鋳鉄板蜂蜜の巣の多層ショック吸収構造とダミング・ノイズ・リディクション・デザインと組み合わせた超高速と超高トルク試験によって発生する強い振動に効果的に抵抗する; 完全に閉ざされた防爆・防圧カバーには 最高級の音吸収・ノイズ抑制材料が組み込まれています.システムと連携して3重の安全保護を実現する究極の安全性,効率的なノイズ削減,熱消耗の必要性を考慮し
5) 知的な測定と制御,効率的で知的な操作のための旗艦配置:XLP-1000 測定制御システムは Xeon 工業コンピュータ (128Gメモリ + 4T SSD) で装備され,専用のソフトウェアは多チャンネル同期取得をサポートします.3Dデータ可視化洗油ステーションは,インテリジェントな閉ループ流量制御,オイル品質監視,複数の早期警告と自動保護機能,冷却機の4ループ独立冷却設計は,各コアモジュールの冷却ニーズに正確に適応しています.手動による介入を大幅に削減し,知的で効率的な試験プロセスを実現する.
4.SSCD560-1800-4000車両 A についてxleE について電気D耐力計TはいB についてエンチSイーストム 適用するA について理由
1) 超重型商用車の軸域:最強出力,超高トルクトランスミッション,トランスミッション効率に適用される超重型商用車両の軸の超長期耐久性試験超重い駆動軸,強化ステアリング軸などの様々な軸の高性能検証と工場試験をカバーする軽量車軸と重用車軸.
2) 高級車両専用分野:特殊軍用車,大型エンジニアリング救助車,超大型掘削機などの特殊高級車両の軸の専門試験超高トルク下での信頼性および安定性評価要件を満たす厳しい環境での性能制限の検証に適応する.
3) 高級軸の研究開発とイノベーション分野:優秀な研究開発とテストプラットフォームを 提供しています超高性能軸構造革新などの高級カスタマイズされた試験ソリューションをサポートするエネルギー省エネと電力を向上させる技術の研究開発,軸技術が国際的に先進レベルに達するのを支援する.
4) 高級試験の有効分野:We meet national and top international testing standards and provide high-standard compliance testing services for ultra-high power axle products to national authoritative quality inspection agencies and international certification bodiesセキュリティ性能,環境性能,非常に耐久性,極端な労働条件への適応性を含む高級テストのすべての次元をカバーします.
5.SSCD560-1800-4000車両アクセル電気ダイナモメーター試験台システム基準規格s
QC/T 533-2020 商用車両の駆動軸組成
QC/T 534-2020 自動車駆動軸のベンチ試験評価指標
GB/T 23920-2024 建設機械 - 軸
JB/T 5929-1991 建設機械の駆動軸の信頼性試験方法
JB/T 10634-2023 電気ダイナモメーター
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
| SSCD560-1800/4000 | 560 | 2970 | 1800 | 4000 | 0.15%FS |
標準型は90日以内に出荷し,カスタマイズ型は120-150日以内に出荷します (国際物流と通関支援を含む).配達には 装備品も含まれます設置説明書,操作説明書,校正証明書,スペアパーツ一覧,その他の完全なドキュメントがサポートされています.現場での設置と稼働.
販売後サービス
1) 保証サービス: 主要な部品 (ダイナモメーター,トルクフレンズ,周波数変換システム) は1年間保証されています.欠陥のある部品は,保証期間中に無料で修理または交換されます..
2) テクニカルサポート: 終身バイリンガル (中国語と英語) の技術サポートが提供され,応答時間は ≤4時間です. リモートデバッグ (コンピュータベースの),モジュール式ソリューション構成ガイド技術的な質問に対するオンライン回答もサポートされています.
3) 訓練サービス: 設備の設置,パラメータ設定,運用状態のテスト,データ分析,および日常メンテナンスを含む2日間の無料の現場運用訓練を提供しています.ユーザがシステム操作に精通していることを確認する.
8.よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常30%T/T預金,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
