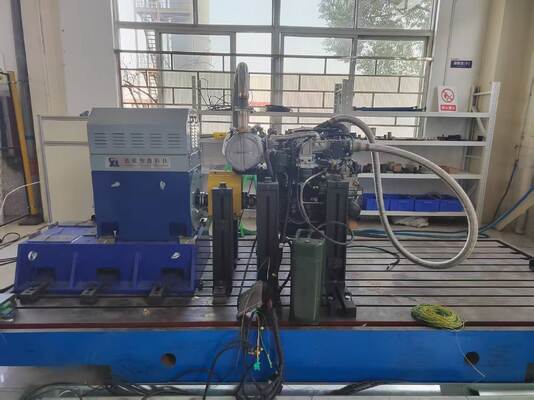

SSCD250-1500-4000 250kW ディーゼルエンジン電気ダイナモメータ試験ベンチシステム

SSCD250-1500-4000 250kWディーゼルエンジン電気ダイナモメータ試験台システム

1. SSCD250-1500-4000 250kWディーゼルエンジン電気ダイナモメータ試験台システム 概要

SSCD250-1500-4000 250kWディーゼルエンジン電気ダイナモメータ試験台システムは、高出力AC電気ダイナモメータをコア試験ユニットとして使用し、輸入された4象限アクティブ周波数コンバータインバータシステムと組み合わせて、グリッドへの効率的なエネルギーフィードバックを実現し、試験精度と省エネ効果のバランスを取っています。このシステムは、Xunlan XLE1000計測制御システムを制御コアとして使用し、規制およびユーザー定義のパラメータで必要なさまざまな試験サイクルを自動的に完了します。過渡燃料消費量計、温度制御装置、スモークメータなどの外部補助機器とシームレスに統合します。高精度データ収集システムを通じて、さまざまなエンジンの動作パラメータをリアルタイムで取得し、専門ソフトウェアによる処理後に標準化された試験レポートを生成します。250kWディーゼルエンジンの出力性能、排出特性、信頼性など、多次元の試験ニーズに適しています。

2. SSCD250-1500-4000 250kW 電気ダイナモメータ 技術パラメータ

3. SSCD250-1500-4000 250kWディーゼルエンジン電気ダイナモメータ試験台システム 参照規格s

このシステムは、試験結果の信頼性と普遍性を確保するために、関連する国内の必須および推奨規格に厳密に準拠しています。具体的な参照規格は次のとおりです。

1) GB17691-2018「大型ディーゼル車の汚染物質の排出限界と測定方法」：ディーゼルエンジンの排出ガス試験用に特別に策定された国内必須規格であり、試験結果が環境規制に準拠していることを確認します。

2) GB/T 18297-2024「自動車エンジンの性能試験方法」：すべてのタイプの自動車エンジン（ディーゼルエンジンとガソリンエンジンを含む）に適用される国内推奨規格であり、性能試験の手順と方法を標準化しています。

3) GB/T 17692-2024「自動車エンジンおよび駆動モーターの正味出力の試験方法」：エンジンの正味出力を試験するための技術要件と計算方法を明確にする国内推奨規格です。

4) GB/T 19055-2024「自動車エンジンの信頼性試験方法」：エンジン信頼性試験の統一された試験仕様と評価基準を提供する国内推奨規格です。

4. SSCD250-1500-4000 250kWディーゼルエンジン電気ダイナモメータ試験台システム 技術的 利点

1) 高いダイナモメータ精度： ドイツHBMブランドの0.05% FS高精度トルクセンサーを搭載し、ABB ACS880周波数変換システムの予測トルク補償モジュールと組み合わせることで、0〜1500rpmの定トルク範囲で±0.02％の超低速変動を実現し、エンジンの低速高トルク特性を正確に捉え、重機の精密試験ニーズに対応します。

2) 動作条件への幅広い適応性： 1500〜4000rpmの広い速度試験範囲をサポートし、定トルクと定出力のすべての動作条件をカバーし、急な負荷変動や連続的な負荷変動などの複雑な動作条件をシミュレートでき、250kW大排気量ディーゼルエンジンの定常状態、過渡状態、および動的試験要件に適応します。

3) 顕著な省エネ効果： 3段LCフィルタ+ IGBT並列電流共有設計を採用したエネルギーフィードバックトポロジは、最大98.7％のエネルギーフィードバック効率を持ち、従来のダイナモメータ装置と比較してエネルギー消費量を30％以上削減し、年間85万kWh以上の試験エネルギーを節約し、長期的な運用コストを大幅に削減します。

4) システムは安定性と信頼性が高い： Seelong XLE1000高精度計測制御システムと多次元データ収集モジュールを統合して、エンジンの温度、圧力、トルク、速度などの主要パラメータをリアルタイムで監視します。自動故障診断、アラーム、および緊急保護機能を備えており、長時間の高負荷下での機器の安定した動作を保証します。

5) 高い互換性と適応性： 複数の国内コア規格に準拠しており、さまざまなブランドとモデルの250kWクラスのディーゼルエンジンに適応できます。出力性能、排出特性、信頼性、耐久性など、さまざまな試験項目をサポートし、研究開発、生産、試験など、さまざまなシナリオのニーズに柔軟に対応します。

5. SSCD250-1500-4000 250kWディーゼルエンジン電気ダイナモメータ試験台システム 適用分野

1) 大型商用車の研究開発： 大型トラック、バス、その他の商用車のディーゼルエンジンの出力性能と排出ガス制御の最適化を行い、中国VI以上の環境規制の要件を満たし、エンジンと車両のマッチングにデータサポートを提供します。

2) 建設機械の検証： 掘削機、ローダー、クレーンなどの建設機械に使用されるディーゼルエンジンに適応し、過酷な作業条件下での急な負荷変動と連続的な高負荷運転をシミュレートすることにより、エンジンの信頼性、耐久性、および出力安定性を検証します。

3) 海洋動力試験： 船舶航行中の可変負荷および連続運転条件をシミュレートし、海洋ディーゼルエンジンの推進効率、燃費、排出性能、および長期的な運転安定性を試験し、海洋動力システムの最適化の基礎を提供します。

4) 発電機セットの評価： ディーゼル発電機セットの出力性能の試験に使用し、負荷時の電圧安定性、周波数安定性、および連続電力供給能力の評価に重点を置き、非常用発電システムおよび産業用バックアップ電源の信頼性の高い動作を保証します。

5) 修理および再製造試験： 修理または再製造された250kWクラスのディーゼルエンジンについて、包括的な性能再検査と品質評価を実施し、修理されたエンジンの出力性能と排出ガス指標が関連する規格と要件を満たしていることを確認し、再製造製品の品質を保証します。

6. SSCD250-1500-4000 250kWディーゼルエンジン電気ダイナモメータ試験台システム モデルリスト
