商品の詳細:
|
| 速度範囲: | 1000〜4500回転/分 | 定格電圧: | 380V±10% 50Hz |
|---|---|---|---|
| 定格トルク: | 210Nm | 常時トルク範囲: | 0～1000rpm |
| 不変の力の範囲: | 1000〜4500回転/分 | 安全機能: | 保護、非常停止に積み過ぎなさい |
| 定格電力: | 22kw | 動作温度: | -10°Cから45°C |
| 冷却方法: | 空冷 | ||
| ハイライト: | Automotive axle dynamometer test bench,Electric dynamometer test system,Transmission dynamometer with warranty |
||

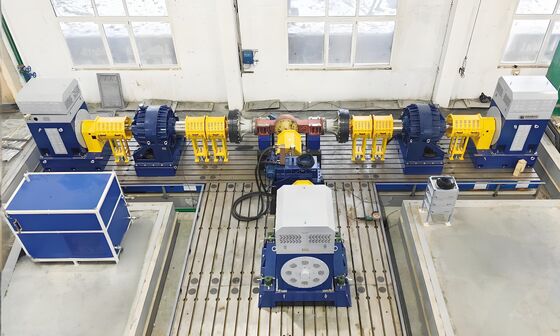

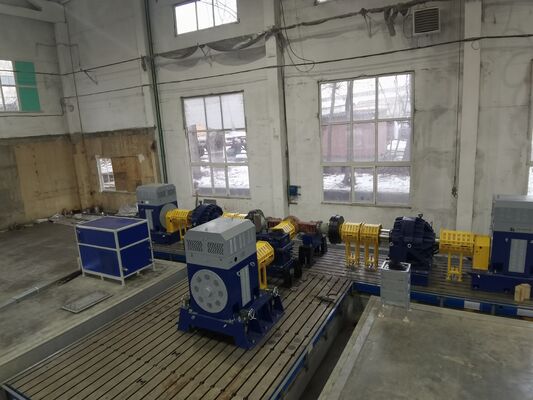

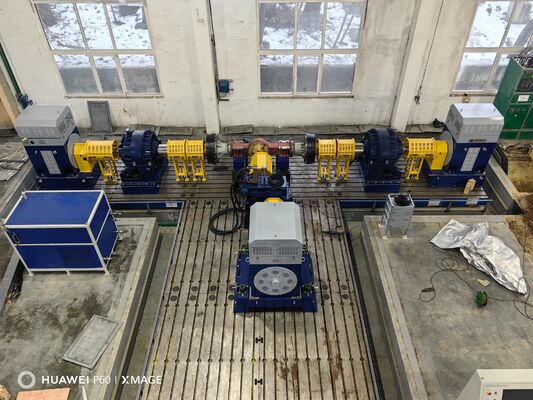

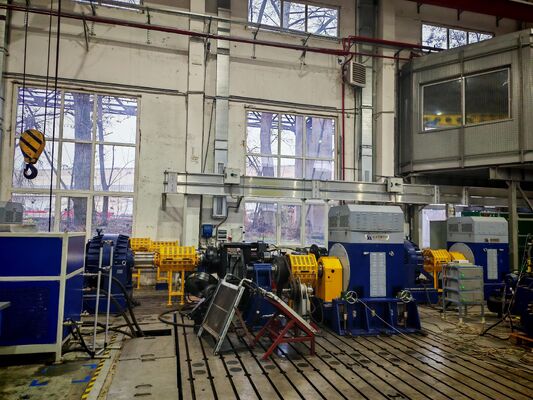

SSCD22-1000-4500 自動車軸電動ダイナモメーター試験台システム
1.SSCD22-1000-4500 自動車用軸電動ダイナモメーター試験台 システム部品説明
SSCD22-1000-4500 自動車軸電動動気力計試験台システムは高性能で費用対効果の高い包括的な試験プラットフォームで,特に22kWクラスの低功率自動車軸と軽量トランスミッションシステムの試験のために設計されています.このシステムには軽量駆動ダイナモメーター,高効率の負荷ダイナモメーター,高精度のトルクフレンズ,知的な測定・制御システムなどのコアモジュールが統合されています.定期的な性能検証を包括的にカバーします軽型商用車,マイクロカー,低速電動車,小型建設機械の軸の耐久性試験と日常運転状態の信頼性評価の必要性詳細な情報提供低功率軸の研究開発と大量生産の品質検査のための効率的で経済的なソリューションです
| コンポーネント名 | 基本仕様 | ブランド |
| SSCD22-1000-4500 駆動ダイナモメーター | パワー: 22kW; 定数トルク: 210 Nm; 定数速度: 1000 rpm; 最大速度: 4500 rpm; 常時トルク / 常時速度 / 常時電力 / 正常道路状態シミュレーション制御をサポート; 応答時間:≤8 ms | シーロン |
| SSCD22-1000-4500 負荷ダイナモメーター | 電力: 22kW 定数トルク: 210 Nm 定数速度: 1000 rpm 最大速度: 4500 rpm トーク制御精度: ≤ ±0.2 %FS高効率の空気冷却熱消散システム (温度制御のフィードバック調整). | シーロン |
| トークフレンズ | 測定範囲 0〜500 Nm;精度 0.2% FS;速度解像度 0.1 rpm;動的応答時間 ≤1 ms | HBM |
| 変頻インバーターシステム | 入力電圧:三相交流 380V±10%;周波数: 50-60Hz;ベクトル制御技術; 過電流,過電圧,過熱,過負荷,ショートサーキットに対する5倍の保護. | 国際的に有名なブランド |
| XLP-1000 測定制御システム | 産業用PC: IPC510; CPU: Core i5, RAM: 32GB,ハードドライブ: 1TB SSD; XLP-1000専用測定および制御ソフトウェア; 多チャンネル同期取得,データ視覚化,そしてカスタムレポート生成. | シーロン |
| データ収集システム | 温度/振動/ノイズ測定装置を含む. 温度範囲 -20~200°C (精度 ±0.3°C); 振動周波数 5Hz~10kHz; 騒音測定範囲 30~120dB (精度 ±1dB). | シーロン |
| 調節可能な固定支架 | 中央高度調整範囲: 200〜500mm; 負荷容量: ≥500kg; 設置面の平らさの誤差: ≤0.02mm/m | シーロン |
| 鋳鉄板 | 材料:HT300 (耐張性 ≥300MPa);単層減圧構造 + 基礎減圧設計;平面度誤差 ≤0.02mm/m | シーロン |
| 結合 | 許容速度 ≥6000rpm トーク容量 ≥800Nm 弾性バッファ構造 高強度合金材料 | シーロン |
| 保護カバー | 半閉ざされた保護構造; 高さ ≥ 1.5m; システム接続 (スタート・ストップ + 緊急ブレーキ + 警報); 基本的な吸収音と低噪音材料 (低噪音 ≥ 15dB) が組み込まれています. | シーロン |
| 小規模潤滑ステーション | 油の供給圧 0.3-0.8MPa; 知的流量制御; 油温制御範囲 30-60°C; フィルタリング装置オイルレベル警告と油温/圧力異常アラーム機能. | シーロン |
2. SSCD22-1000-4500 自動車軸電気ダイナモメーター テストベンチ システム 技術パラメータ
| パラメータカテゴリ | 技術指標 |
| コア・ダイナモメーターのブランド | シーロン |
| 駆動ダイナモメーターの定位電源 | 22kW |
| 駆動ダイナモメーターの定数トルク | 210Nm |
| 駆動ダイナモメーターの定速 | 1000回転/分 |
| 駆動ダイナモメーター 最大速度 | 4500回転分 |
| 常時トルクの回転範囲 | 0~1000回転/分 |
| 常動電力の回転幅 | 1000~4000回転/分 |
| 駆動ダイナモメーターの応答時間 | ≤8ms |
| 負荷ダイナモメーターの定位電源 | 22kW |
| 負荷ダイナモメーターのノーマルトルク | 210Nm |
| 負荷ダイナモメーターのトルク制御の精度 | ≤±0.2 %FS |
| トークフレンズ範囲 | 0〜500Nm |
| トークフレンズの精度 | 0.2 % FS |
| トークフレンズの速度解析度 | 0.1rpm |
| トークフレンズのダイナミック応答時間 | ≤1ms |
| マウントブレーケットの中央高度調整範囲 | 200〜500mm |
| 固定ブレーキ 負荷荷 | ≥500kg |
| 鋳鉄板材 | HT300 (耐張性 ≥ 300 MPa) |
3. SSCD22-1000-4500 自動車軸電動ダイナモメーター試験台システム 基本的な利点
4. SSCD22-1000-4500 自動車軸電気ダイナモメーター試験台システム 適用分野
5. SSCD22-1000-4500 自動車軸電動ダイナモメーター試験台システム基準規格
| モデル | 定数電源 (kW) | 定数トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | 常動電源範囲 (rpm) | 常時トルク範囲 (rpm) |
トルク測定精度 (%FS) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000から4000 | 0から1000 | 0.05/0.1/02 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000から4000 | 0から1000 | 0.05/0.1/02 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000から4000 | 0から1000 | 0.05/0.1/02 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000〜3800 | 0から1000 | 0.05/0.1/02 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000〜3800 | 0から1000 | 0.05/0.1/02 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000〜3800 | 0から1000 | 0.05/0.1/02 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000~3000 | 0から1000 | 0.05/0.1/02 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000~3000 | 0から1000 | 0.05/0.1/02 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000~3000 | 0から1000 | 0.05/0.1/02 |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000〜2600 | 0から1000 | 0.05/0.1/02 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000〜2600 | 0から1000 | 0.05/0.1/02 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000〜2600 | 0から1000 | 0.05/0.1/02 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05/0.1/02 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05/0.1/02 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05/0.1/02 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05/0.1/02 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500〜4500 | 0〜1500 | 0.05/0.1/02 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500〜4500 | 0〜1500 | 0.05/0.1/02 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500~4000 | 0〜1500 | 0.05/0.1/02 |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500~4000 | 0〜1500 | 0.05/0.1/02 |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD560-1500/ 3800 | 560 | 3565 | 1800 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
1) 標準モデル:90日以内に出荷 (到着時に迅速な設置を確保するため,配送前の予備試験を含む)
2) パーソナライズされたモデル:90-120日間で配達,ヨーロッパ,アメリカ,東南アジアを含む世界の主要地域への国際物流と配送をカバー,中東 (海上/陸上輸送の選択肢が利用可能)安全な包装と防湿・防腐処理を含む.
3) サポートサービス: 私たちは完全なCEとISO認証文書と原産地証明書を提供しています.そして,専用の物流専門家は,手続きを通じて,関税清算を支援し,大規模機器を安全かつ間に合う間に現場に届けることを保証します..
1) 保証義務:主要部品 (ダイナモメーター,トルクフレンズ) の1年間の保証,終身メンテナンス;保証期間中,人間の誤りによる損傷を除いて,無料の故障排除および修理サービス.
2) 技術サポート24/7バイリンガル (英語と中国語) 対応時間 ≤4時間
3) 設置,運用,訓練サービス: ユーザは現場での基本設置を担当します.シーロングは2人の専門技術者を派遣し,現場での指導 (機器の配置と校正を含む) を提供します.パイプライン/ライン接続の仕様)■ 設備の稼働は完全に当社によって処理されます (電源の試行,パラメータの校正,システム接続の試験を含む)3日間の無料の専門操作訓練が提供されます (機器の操作をカバーする)操作者が大規模機器の使用に精通していることを確認するために.
4) 遠隔サービス: コンピュータ,システムアップグレード,モジュール化ソリューション構成ガイドによるリモートデバッグをサポートし,使用中に技術的な問題を迅速に解決し,ダウンタイム損失を最小限に抑えます.
8.よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常30%T/T預金,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
