商品の詳細:
|
| 速度範囲: | 1000～4000rpm | 定格電圧: | 380V±10% 50Hz |
|---|---|---|---|
| 定格トルク: | 716 Nm | 常時トルク範囲: | 0～1000rpm |
| 不変の力の範囲: | 1000～3800rpm | 安全機能: | 保護、非常停止に積み過ぎなさい |
| 定格電力: | 75kw | 動作温度: | -10°Cから45°C |
| 冷却方法: | 空冷 | ||
| ハイライト: | 自動車用軸ダイナモメーター試験台,電動ダイナモメータートルクテスト,4000 rpm の軸試験システム |
||

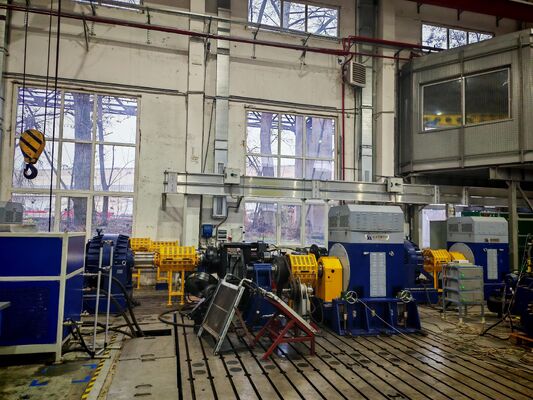

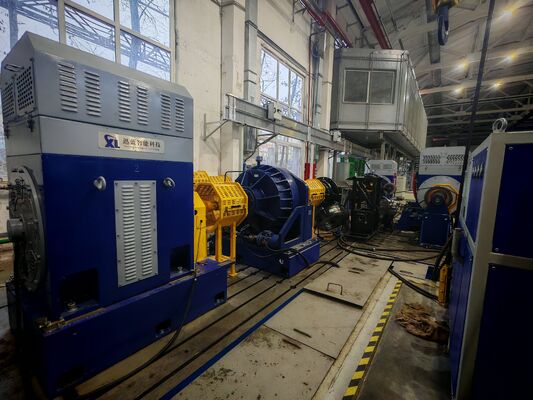

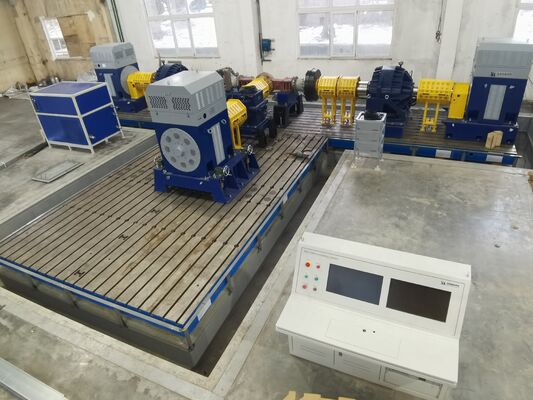

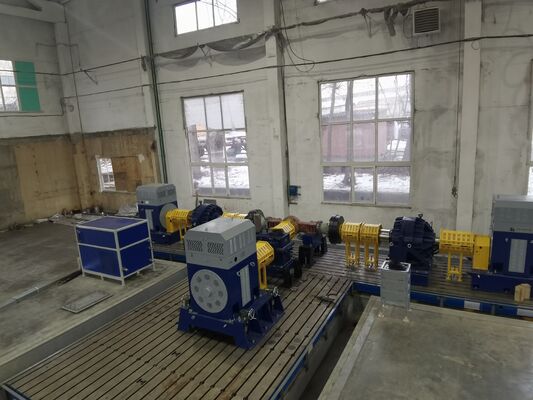

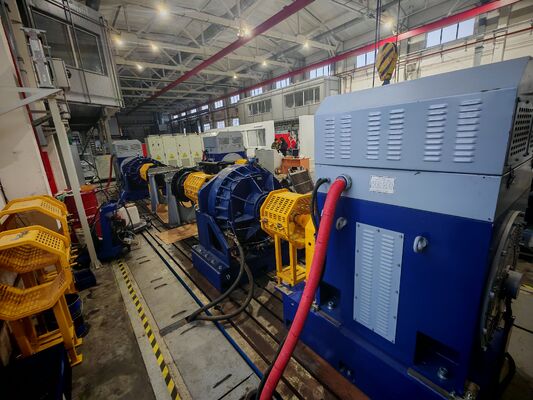

SSCD75-1000-4000 自動車軸電動ダイナモメーター試験台システム
SSCD75-1000-4000自動車軸電気ダイナモメーターテストベンチシステムは,ABBインバーターとHBMトルクフレンズを搭載し,75kWの電力,716Nmのトルク,0.2%のフルスケール精度を提供します.中型商用車や建設機械の軸の試験に適しているCMC,CE,ISO 9001,ISO45001,ISO14001, 92%のエネルギーフィードバック効率,調整可能な電源/速度範囲費用対効果の高い国境を越えた試験機器のソリューションです
1.SSCD75-1000-4000 自動車用軸電動ダイナモメーター試験台システム部品説明
The SSCD75-1000-4000 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 75kW -class medium-power automotive axles and transmission systemsこのシステムは,高性能駆動ダイナモメーター,高硬度負荷ダイナモメーター,高精度トルクフレンズ,知的な測定および制御システムなどのコアモジュールを統合しています.定期的な性能検証の必要性を包括的にカバーします中型商用車,新エネルギー乗用車,軽型特殊車両の軸の長期耐久性試験と複雑な運用条件下での信頼性の評価大型建築機械も75kW級の軸の研究開発のアップグレード,大量生産の品質検査,第三者のテストのための正確で効率的で安定した国境を越えたソリューションを提供します.
| コンポーネント名 | 基本仕様 | ブランド |
| SSCD75-1000-4000 駆動ダイナモメーター | 電力: 75kW 定番トルク: 716 Nm (定番速度: 1000 rpm) 定番速度: 1000 rpm 最大速度: 4000 rpm常時トルク/常時速度/常時電源/複雑な道路状態シミュレーション制御をサポートします■応答時間: ≤8 ms 保護基準:IP54 | シーロン |
| SSCD75-1000-4000 負荷ダイナモメーター | パワー: 75kW 定番トルク: 716 Nm (定番速度1000rpm) 定番速度1000rpm 最大速度4000rpm トーク制御精度:全スケールの≤±0.2%高効率の空気冷却式散熱システム (温度制御のフィードバック調整)温度制御精度 ±2°C) 保護基準:IP54 | シーロン |
| トークフレンズ | 測定範囲: 0-1500 Nm; 正確さ: 全スケールの 0.2%; 速度解像度: 0.1 rpm; 動的応答時間: ≤1 ms; 信号出力: 4-20mA アナログ / RS485 デジタル. | HBM |
| 変頻インバーターシステム | 入力電圧:三相交流 380V±10% 周波数: 50-60Hz ベクトル制御技術 過剰電流,過電圧,過熱,過負荷,短回路に対する5倍の保護エネルギーフィードバックの最適化制御をサポートします■保護基準:IP21 | ABB |
| XLP-1000 測定制御システム | 産業用PC:IPC510; CPU:Intel Core i7,RAM:64GB,ハードドライブ:2TB SSD;専用測定および制御ソフトウェア;多チャネル同期取得,データ可視化,カスタムレポート生成MATLAB/Simulink コシミュレーションと互換性がある. | シーロン |
| データ収集システム | 温度/振動/ノイズ測定装置を含む.温度範囲 -20~300°C (精度±0.3°C);振動周波数 5Hz~20kHz;ノイズ測定範囲 30~130dB (精度±1dB);多次元データ相関分析をサポートします採取周波数 1kHz | シーロン |
| 調節可能な固定支架 | 中央高度調整範囲: 300~650mm; 負荷容量: ≥1200kg; 設置面の平らさの誤差: ≤0.02mm/m; 迅速な位置付けとロック構造 (ロック精度 ±0.01mm); 材料:Q235 炭素鋼 (耐腐蝕塗装処理). | シーロン |
| 鋳鉄板 | 材料: HT300 (耐張性 ≥300MPa); 双層ショック吸収構造 + 強化ダッピング設計; 平ら度誤差 ≤0.02mm/m; 表面耐磨処理 (硬さ HB200-220);サイズ: 3000×2000×300mm | シーロン |
| 結合 | 許容速度 ≥5000rpm; トーク容量 ≥1800Nm; 弾性バッファ構造; 高強度合金材料 (40CrNiMoA); メンテナンスのない設計 (使用寿命 ≥10000h). | シーロン |
| 保護カバー | 完全に閉ざされた保護構造;高さ ≥ 2.0m;システム接続 (スタート・ストップ + 緊急ブレーキ + 音声・視覚アラーム)高効率の音吸収とノイズ削減材料 (ノイズ削減 ≥ 25dB)衝撃に耐える観測窓 (厚さ12mmの硬化ガラス);保護基準 IP54 | シーロン |
| 潤滑油ステーション (大規模) | オイル供給圧:0.3-1.2MPa; 知的流量制御 (調整範囲:5-50L/min); オイル温度制御範囲:30-60°C (温度制御精度:±1°C);フィルタリング装置 (フィルタリング精度): 10μm),オイルレベル警告,オイル温度/圧力異常アラーム,自動オイル補給機能;オイルタンク容量: 200L | シーロン |
2.SSCD75-1000-4000 自動車軸電気ダイナモメーター 試験台システム 技術パラメータ
| パラメータカテゴリ | 技術指標 |
| コア・ダイナモメーターのブランド | シーロン |
| 駆動ダイナモメーターの定位電源 | 75kW |
| 駆動ダイナモメーターの定数トルク | 716 Nm (1000 rpmの定速で) |
| 駆動ダイナモメーターの定速 | 1000回転/分 |
| 駆動ダイナモメーター 最大速度 | 4000回転/分 |
| 常時トルクの回転範囲 | 0~1000回転/分 |
| 常動電力の回転幅 | 1000~3800回転/分 |
| 駆動ダイナモメーターの応答時間 | ≤8ms |
| 負荷ダイナモメーターの定位電源 | 75kW |
| 負荷ダイナモメーターのノーマルトルク | 716 Nm (1000 rpmの定速で) |
| 負荷ダイナモメーターのトルク制御の精度 | 全スケールの ≤±0.2% |
| トークフレンズ範囲 | 0-1500Nm |
| トークフレンズの精度 | 0全スケールの0.2% |
| トークフレンズの速度解析度 | 0.1rpm |
| トークフレンズのダイナミック応答時間 | ≤1ms |
| マウントブレーケットの中央高度調整範囲 | 300~650mm |
| 固定ブレーキ 負荷荷 | ≥1200kg |
| 鋳鉄板材 | HT300 (耐張性 ≥ 300 MPa) |
| 変頻インバーターシステム | ABB |
| システム全体の電源要求 | 120kW |
| システムフットプリント | ≤12m2 (長さ × 幅 × 高さ:4.5m × 2.6m × 2.8m) |
| 作業環境温度 | -10~45°C |
| 相対湿度 | 10%~85% (凝縮しない) |
| 電源電圧 | 3相交流 380V±10%,50/60Hz |
| システム総重量 | ≤3500kg |
3.SSCD75-1000-4000 自動車軸電動ダイナモメーター試験台システム 基本的な利点
4. SSCD75-1000-4000 自動車軸電動ダイナモメーター試験台システム 適用分野
5.SSCD75-1000-4000 自動車軸電動動力学気圧計試験台システム基準規格
| モデル | 定数電源 (kW) | 定数トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | 常動電力の範囲 (rpm) | 常時トルク範囲 (rpm) |
トルク測定精度 (%FS) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000から4000 | 0から1000 | 0.05/0.1/02 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000から4000 | 0から1000 | 0.05/0.1/02 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000から4000 | 0から1000 | 0.05/0.1/02 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000〜3800 | 0から1000 | 0.05/0.1/02 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000〜3800 | 0から1000 | 0.05/0.1/02 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000〜3800 | 0から1000 | 0.05/0.1/02 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000~3000 | 0から1000 | 0.05/0.1/02 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000~3000 | 0から1000 | 0.05/0.1/02 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000~3000 | 0から1000 | 0.05/0.1/02 |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000〜2600 | 0から1000 | 0.05/0.1/02 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000〜2600 | 0から1000 | 0.05/0.1/02 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000〜2600 | 0から1000 | 0.05/0.1/02 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05/0.1/02 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05/0.1/02 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05/0.1/02 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05/0.1/02 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500〜4500 | 0〜1500 | 0.05/0.1/02 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500〜4500 | 0〜1500 | 0.05/0.1/02 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500~4000 | 0〜1500 | 0.05/0.1/02 |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500~4000 | 0〜1500 | 0.05/0.1/02 |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500~3800 | 0〜1500 | 0.05/0.1/02 |
1) 標準モデル:90日以内に出荷 (到着時に迅速な設置を確保するため,配送前の予備試験を含む)
2) パーソナライズされたモデル:90-120日間で配達,ヨーロッパ,アメリカ,東南アジアを含む世界の主要地域への国際物流と配送をカバー,中東 (海上/陸上輸送の選択肢が利用可能)安全な包装と防湿・防腐処理を含む.
3) サポートサービス: 私たちは完全なCEとISO認証文書と原産地証明書を提供しています.そして,専用の物流専門家は,手続きを通じて,関税清算を支援し,大規模機器を安全かつ間に合う間に現場に届けることを保証します..
1) 保証義務:主要部品 (ダイナモメーター,トルクフレンズ) の1年間の保証,終身メンテナンス;保証期間中,人間の誤りによる損傷を除いて,無料の故障排除および修理サービス.
2) 技術サポート24/7バイリンガル (英語と中国語) 対応時間 ≤4時間
3) 設置,運用,訓練サービス: ユーザは現場での基本設置を担当します.シーロングは2人の専門技術者を派遣し,現場での指導 (機器の配置と校正を含む) を提供します.パイプライン/ライン接続の仕様)■ 設備の稼働は完全に当社によって処理されます (電源の試行,パラメータの校正,システム接続の試験を含む)3日間の無料の専門操作訓練が提供されます (機器の操作をカバーする)操作者が大規模機器の使用に精通していることを確認するために.
4) 遠隔サービス: コンピュータ,システムアップグレード,モジュール化ソリューション構成ガイドによるリモートデバッグをサポートし,使用中に技術的な問題を迅速に解決し,ダウンタイム損失を最小限に抑えます.
8.よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常30%T/T預金,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
