商品の詳細:
|
| 認証: | CMC、CE、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0〜4500回転/分 |
|---|---|---|---|
| 不変の力の範囲: | 4500-15000rpm | 保証: | 1年 |
| 最大作業速度: | 18000rpm | 定格トルク: | 79Nm |
| 定格電力: | 37KW | 測定範囲: | 0-200Nm |
| 重さ: | 700kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 37kW ACダイナモメーター試験システム,新しいエネルギーモーターダイナモメーターベンチ,18000 RPM のモーター試験システム |
||

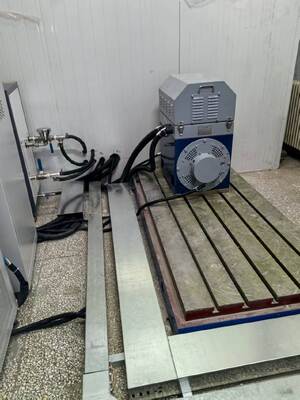

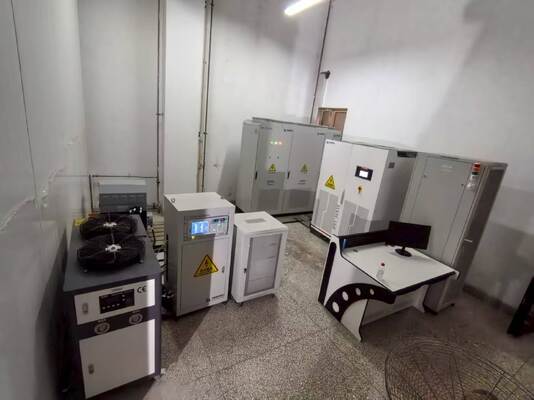

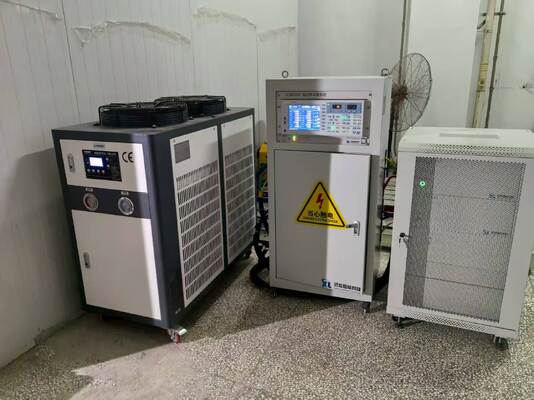

SSCH37-4500-18000 37kW 新エネルギーモーター試験ダイナモメーターベンチシステム
1. SSCH37-4500-18000 37kW 新エネルギーモーター試験ダイナモメーターベンチシステム構成仕様
| コンポーネント名 | コア仕様 | ブランド |

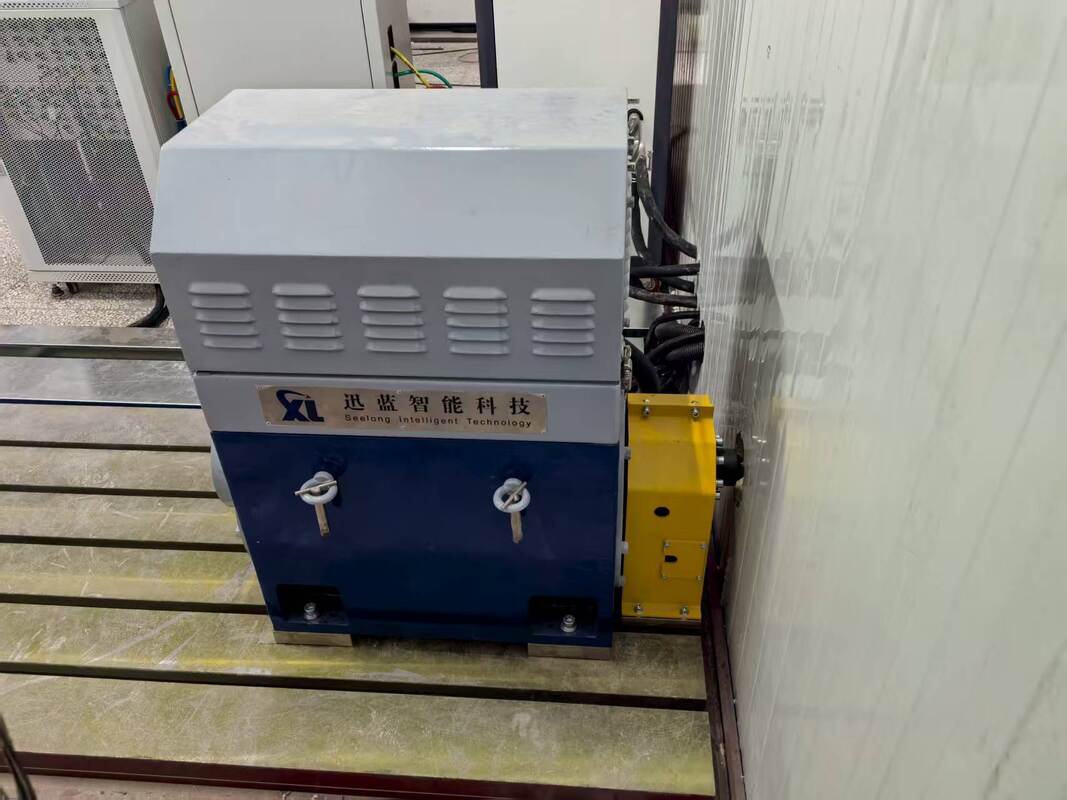

| 電気ダイナモメーター | 定格出力：37kW; 定格速度：4500 rpm; 定格トルク：79 Nm; 最高速度：18000 rpm; 水冷（流量 ≥ 15 L/min、中小電力の放熱ニーズに適しています） | Seelong |
| トルクフランジ | 測定範囲：0-200 Nm; 信号出力：4-20 mA; 精度：0.2% FS; 繰り返し精度：≤0.2 % FS | HBM |

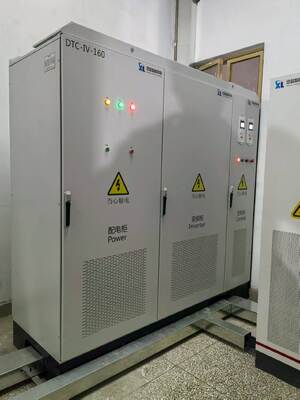

| 可変周波数インバータシステム | 入力電圧：三相AC 380V±10%; 周波数：50-60Hz; 過電流保護値：定格電流の1.5倍（37kW定格出力に適しています） | ABB |
| XLM-1000 測定および制御システム | 通信インターフェースにはEtherCAT（≤1ms）/RS485が含まれ、中小電力モーターの精密な測定と制御をサポートします。 | Seelong |
| データ収集システム | 振動収集ユニット、温度収集ユニット、アナログ入力収集ユニット、デジタル入力収集ユニットを統合し、中小電力モーターのパラメータ範囲に適応します。 | Seelong |
| 電力アナライザ | 電圧 0-800V; 電流 0-200A; 高調波 0-50; データ更新レート 10ms、37kWレベルの電気パラメータ測定要件に適合。 | Seelong |
| バッテリーシミュレーター | 出力電圧 200-600V; 出力電流 0-150A、中小電力モーターの電源供給シナリオに適しています。 | Seelong |
| カップリング | ダイヤフラム構造; 公称トルク 250 Nm; 許容速度 20,000 rpm（最大18,000 rpmの速度要件に適応可能）、トルクは37kW定格出力に適合。 | Seelong |
| 保護カバー | Q235鋼板材料（厚さ3mm）; 安全インターロック装置（応答 ≤0.1s）、バランス保護と操作の容易さ。 | Seelong |
| 鋳鉄板 | HT300材料製（引張強度 ≥300MPa）; 平板寸法 1800mm×1200mm×180mm（長さ×幅×厚さ）、中小電力機器の設置ニーズに適しています。 | Seelong |
| モーターブラケット | 200-400mm モーター中心高さ調整; 直径80-200mmのモーターに対応し、37kWモーターのサイズ範囲をカバー。 | Seelong |
2. SSCH37-4500-18000 37kW 電気ダイナモメーター技術パラメータ
| パラメータカテゴリ | 技術指標 |
| モーターメーカー | Seelong |
| 定格出力 | 37kW |
| 定格トルク | 79Nm |
| 定格速度 | 4500rpm |
| 最高速度 | 18000rpm |
| 定トルク速度範囲 | 0-4500rpm |
| 定出力速度範囲 | 4500-15000rpm |
| トルクセンサーモデル | T40B (HBM) |
| トルクセンサー範囲 | 0-200Nm |
| 精度レベル | 0.2%FS |
3. SSCH37-4500-18000 37kW 新エネルギーモーター試験ダイナモメーターベンチシステム利点
1) 高精度試験: コアコンポーネントは0.2 %FSの精度を実現し、速度制御は±1rpm、データの再現性は優れており、小型新エネルギーモーターの研究開発レベルの微細な試験要件を満たしています。
2) 広範囲な互換性: 0-18000rpmの速度 + 0-200Nmのトルク範囲、4500-15000rpmの広い定出力範囲は、37kWクラスのマイクロ新エネルギー車、小型産業機器、ポータブルエネルギー貯蔵システムモーターの高速運転試験ニーズに最適です。
3) 高速動的応答: 周波数コンバータシステムは5msの応答時間を持ち、起動、加速、急な負荷変動などの軽負荷機器の実際の動作条件を正確にシミュレートし、高速動作シナリオでの動的性能試験に特に適しています。
4) 包括的なデータ収集: 振動、温度、電圧/電流/高調波などの主要パラメータを同時に取得し、高速運転中の中小電力モーターのすべてのコア性能データを漏れなく記録します。
5) 高い安全性保証: Q235鋼板保護カバー + HT300高剛性プレート、0.1秒の高速応答安全インターロックと相まって、18000rpmの高速運転シナリオ向けの強化された保護設計により、軽負荷機器の試験リスクを排除し、操作の容易さも確保します。
6) 高効率な試験プロセス: 自動化された操作により手動介入が減少し、小型モーター1台あたりの試験サイクルは≤20分で、研究開発および少量品質検査の効率を大幅に向上させ、高速モーターの迅速な反復試験ニーズに対応します。
4. SSCH37-4500-18000 37kW 新エネルギーモーター試験ダイナモメーターベンチシステム典型的なアプリケーション
1) ミニチュアnewenergyvehicledrivemotors: Wuling Hongguang MINIEVやChangan Luminなどの37kWクラスのミニチュア電気自動車駆動モーターに適合し、高速出力、高速エネルギー効率曲線、動的応答、耐久性など、あらゆる次元にわたる包括的な試験を完了し、研究開発検証と量産品質検査をカバーします。
2) 小型産業機器用モーター: 小型高速ウォーターポンプ、高速ファン、精密コンベアベルトモーターなどの37kWクラスの高速機器に対して、負荷効率と連続高速運転信頼性試験を実施し、軽工業における省エネ改修と高速化に貢献します。
3) ポータブルエネルギー貯蔵システムモーター: 高速モーター（ポータブルエネルギー貯蔵電源を供給するモーター）の温度変化、振動振幅、範囲安定性の監視に重点を置き、高速運転時の屋外エネルギー貯蔵デバイスの安全性能を確保します。
4) 研究開発および品質検査: GB/T 18488-2015およびGB/T 1032-2012などの規格に準拠し、新しい37kW高速モーターの性能検証と少量量産品質検査をサポートし、高速運転条件下でのコンプライアンス要件を満たします。
5) 研究および教育: 大学や研究機関向けに小型高速モーター性能試験プラットフォームを提供し、37kWクラスの高速モーター研究プロジェクトや教育デモンストレーションに適しており、操作が簡単です。
5. 37kW 新エネルギーモーター試験ダイナモメーターベンチシステム参照規格
6. モーター試験ダイナモメーターベンチシステムモデルリスト
| モデル | 定格出力 (kW) | 定格トルク (Nm) | 定格速度 (rpm) | 最高速度 (rpm) | 定出力範囲 (rpm) | 定トルク範囲 (rpm) |
トルク測定精度 (%FS) |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4500-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
カスタマイズされたサービスをサポート: 要件に応じて、速度範囲、トルク範囲、試験ソフトウェア機能、および特殊環境適応ソリューションをカスタマイズできます。
7. 納品およびアフターサービスサポート
1) 標準モデルs: 90日以内に出荷（納品前の事前試験を含み、到着後の迅速な設置を保証します）。
2) カスタマイズモデル: 90〜120日で納品、ヨーロッパ、アメリカ、東南アジア、中東を含む世界中の主要地域への国際物流と流通をカバー（海上/陸上輸送オプションあり、安全な梱包と防湿および防錆処理を含む）。
3) サポートサービス: 完全なCEおよびISO認証書類と原産地証明書を提供し、専任のロジスティクススペシャリストがプロセス全体をフォローアップして、通関手続きを支援し、大型機器の安全かつタイムリーな現場への納品を保証します。.
1) 保証commitment: コアコンポーネント（ダイナモメーター、トルクフランジ）の1年間の保証、生涯メンテナンス。保証期間中の無料のトラブルシューティングおよび修理サービス（人為的ミスによる損傷を除く）。
2) 技術サポート: 24時間年中無休のバイリンガル（英語と中国語）サービス、応答時間≤4時間
3) 設置、試運転、トレーニングサービス: ユーザーは現場での基本的な設置を担当します。 Seelongは2人の専門技術者を派遣して、現場での指導（機器の位置決めと校正、パイプライン/ライン接続仕様を含む）を提供します。機器の試運転はすべて当社が処理します（電源投入テスト、パラメータ校正、システム連動テストを含む）。3日間の無料の専門的な操作トレーニングを提供します（機器の操作、パラメータ設定、日常のメンテナンス、トラブルシューティングをカバー）これにより、オペレーターが大規模機器の使用に習熟していることを確認します。
4) リモートサービス: コンピュータによるリモートデバッグ、システムアップグレード、モジュールソリューション構成ガイダンスをサポートし、使用中の技術的な問題を迅速に解決し、ダウンタイムの損失を最小限に抑えます。
8. FAQ
Q: 当社の協力における最小注文数量は？
A: 在庫製品については、1個の小規模試用注文をサポートしています。
Q: 製品の詳細については、どのようにすればよいですか？
A: メールアドレスを入力してください。電子サンプルブックをお送りします。
Q: お支払い条件は？
A: 通常、出荷前に40％T/Tのデポジットを全額お支払いください。
Q: 注文のリードタイムは？
A: ダイナモメーターの製造サイクルは6〜8週間、センサーの製造サイクルは2〜3週間です。その他の製品については、お問い合わせください。
Q: 試験台の全体的なソリューションはどのように入手できますか？
A: メールアドレスを入力してください。当社の技術スタッフが詳細な計画についてお客様と連絡を取ります。
Q: 御社を訪問できますか？
A: もちろん、いつでも訪問を歓迎します。
