商品の詳細:
|
| 認証: | CMC、CE、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0～4000rpm |
|---|---|---|---|
| 不変の力の範囲: | 4000〜15000回転/分 | 保証: | 1年 |
| 最大作業速度: | 15000rpm | 定格トルク: | 132 Nm |
| 定格電力: | 55KW | 測定範囲: | 0-200Nm |
| 重さ: | 800kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 55kW ACダイナモメーター試験システム,新しいエネルギーモーターダイナモメーターベンチ,15000 RPMモーター試験ダイナモメーター |
||
SSCH55-4000-15000 55kW 新エネルギーモーター試験ダイナモメーターベンチシステム
1. SSCH55-4000-15000 55kW 新エネルギーモーター試験ダイナモメーターベンチ システムコンポーネントの説明
| コンポーネント名 | 基本仕様 | ブランド |

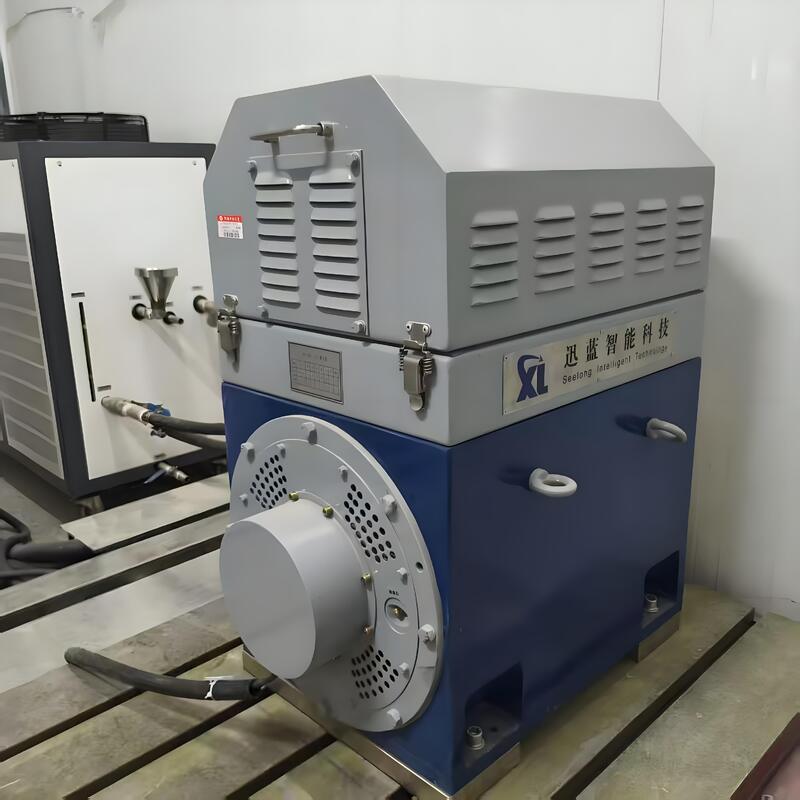

| 電動ダイナモメーター | 電力: 55kW 定速: 4000 rpm 定速: 132 Nm 最大速: 15000 rpm 空気冷却 | シーロン |
| トークフレンズ | 測定範囲:0〜200Nm;信号出力:4〜20mA;測定精度:0.2%FS;マイクロモーターの低トルク試験に適しています. | HBM |

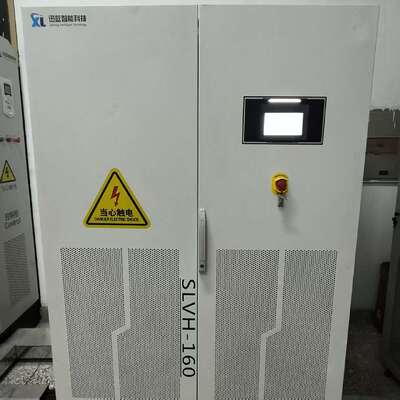

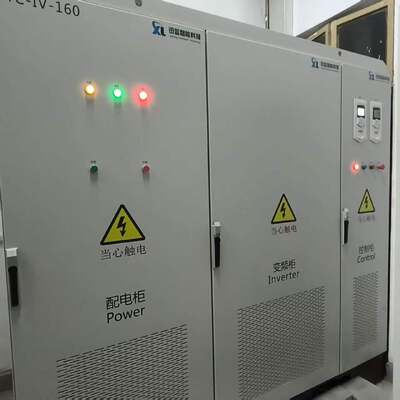

| 変頻インバーターシステム | 入力電圧:三相交流380V±10%;周波数:50/60Hz;トルク制御精度:0.2%FS;速度制御精度:±1rpm;応答時間:5ms;小型ワークショップに適しています. | ABB |

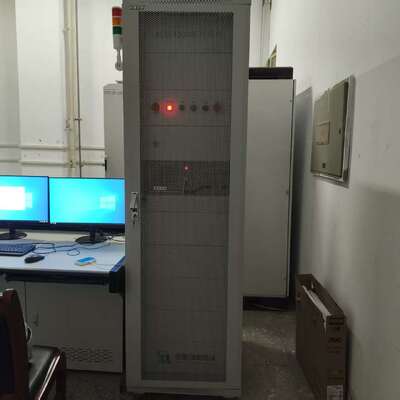

| XLM-1000 測定制御システム | 通信インターフェイス:EtherCAT (≤1ms) /RS485; ソリューションストレージ: 60+ (簡略化されたバージョン,小型モーターシナリオに焦点を当て) 軽量MES統合をサポートする. | シーロン |
| データ収集システム | 振動検出装置,温度検出装置,アナログ入力検出装置,デジタル入力検出装置を含む.マイクロモーター (圧縮機モーターなど) の振動モニタリングを行うマイクロモーターの回転/カッシング温度監視,小型モーターの電圧/電流取得 (ファンモーターなど),小型モーターのスイッチ信号取得. | シーロン |
| パワーアナリスト | 電圧0-800V 電流0-300A ハーモニック0〜50位順位 データ更新速度は10ms 電力測定精度 ±0.05 %FS エラー ≤0.2% | シーロン |
| バッテリーシミュレーター | 出力電圧200〜800V,出力電流0〜145A,出力波動 ≤0.5%FS,安定性 ±0.1%/h | シーロン |
| 結合 | 弁の種類,名目トルク200Nm,許容速度18000rpm (最大15000rpmまでの速度要求に応じられる) 直径50mm (マイクロモーターシャフトに対応できる) | シーロン |
| 保護カバー | 材料:Q235鋼板;厚さ:2.5mm;迅速な開閉構造 (保守時間が50%短縮);トリガー応答 ≤0.1s | シーロン |
| 鋳鉄板 | 材料: HT300 寸法: 1600mm × 1000mm × 150mm 張力強度: ≥300MPa | シーロン |
| モーターブラケット | 調整範囲 (中央高度): 120~350mm;直径50~200mmのモーター (マイクロモータークランプを含む) と互換性;同心度 ≤0.05mm | シーロン |
2. 55kW 新エネルギーモーター試験ダイナモメーター 技術パラメータ
| パラメータカテゴリ | 技術指標 |
| モーターメーカー | シーロン |
| 定位電源 | 55kW |
| 定数トルク | 132Nm |
| 定速 | 4000回転/分 |
| 最大速度 | 15000回転/分 |
| 常時トルクの回転範囲 | 0~4000回転/分 |
| 常動電力の回転幅 | 4000〜15000回転/分 |
| トークセンサモデル | HBM T40B |
| トークセンサの製造者 | HBM |
| トークセンサ範囲 | 0〜200Nm |
| 精度レベル | 0.2%FS |
3SSCH55-4000-15000 55kW 新エネルギーモーター試験ダイナモメーターベンチシステムの利点
1) 軽量配備:足跡は≤12m2で,空気冷却設計です. 1人が機器の位置付けを完了することができます.小型ワークショップ / 研究室に適しています.熱消散構造は,継続的な動作の安定性を確保するために,速度範囲4000-15000rpmのために最適化されています..
2) 小型のモーター専用の精度:トークフレンズは,0.01Nmの低トーク解像度に対応し,家電 (例えば,トーク5〜10Nmのエアコンコンプレッサーモーター) のモーターを試験するのに適しています.0-4000rpmの広い常時トルク範囲は,正確に低速"小型モーターを大型試験台で試験する際の不十分な精度"の問題を解決する.
(3) 早くs酸性gについてユイド:簡素化された測定・制御システムは,新しい従業員が1日間の訓練を経て独立して作業できるようにします.遠隔デバッグをサポートします (現場エンジニアのサポートは必要ありません).標準化テストプランを備えており,定速4000rpmのシナリオに対応する労働コストを削減する
4) 複数のシナリオに適応可能:0~15000rpmの速度と 0~200Nmのトルク, 4000~15000rpmの常動電力の範囲をカバーし,中小型の設備の高速運転ニーズに適応します.マイクロ新エネルギー自動車などのシナリオをカバーする1つのデバイスは複数の専用試験機械を置き換えることができ,小規模な企業にとって設備投資を削減します.
4. SSCH55-4000-15000 55kW 新エネルギーモーター試験ダイナモメーターベンチシステム 適用分野
1) ミニチュア新エネルギー車両の駆動モーター:Wuling Hongguang MINIEV (20-30kWの駆動モーター) とEuler R1 (35kWの駆動モーター) と互換性があり,テストされたスタートトルク (≥100Nm),低速エネルギー効率 (≥88%),量産品質検査要件を満たすため,定速4000rpmで出力安定性.
2) 家庭用エネルギー貯蔵システムのモーター:小型の商用エネルギー貯蔵インバーター (30-55kW) とエネルギー貯蔵ファンモーター温度 (≤75°C) と振動 (≤2g) を 0~15000rpm の速度範囲内で監視し,すべての作業条件下で家庭用エネルギー貯蔵装置の安全な操作を保証する.
3) 家電のモーターテスト:空調コンプレッサー (1-5kW) と洗濯機モーター (5-15kW) と互換性があり,エネルギー効率試験と使用寿命検証は0~4000rpmの常時トルク範囲で行われます.家庭用電器のモーターの動作速度範囲に正確に対応する家庭用家電会社にエネルギー効率認証 (中国のエネルギー効率レベル1とEUのERP認証など) を取得するのを支援する.
4) 小型の工業用モーターの品質検査:小型の扇風機 (15-55kW) と水ポンプモーター (20-50kW) の負荷効率と信頼性の試験常動電力の範囲4000~15000回/分における高速操作の要件をカバーする自動車のエネルギー節約のリニューアル (年間電力節約 ≥3000kWh/ユニット) を行うために中小企業を支援する15kWのファンモーター効率の計算に基づいて 85%から92%に増加).
5) 大学におけるマイクロモーター研究:マイクロ永久磁石シンクロンモーター (5-55kW) の研究開発および試験を支援し, 0~4000rpm の広いコンスタンットトルク + 4000~15000rpm のコンスタンットパワーの全範囲をカバーする.新しい家電モーターの"低騒音と高効率"の最適化と小型工業モーターの高速性能の研究に適しています大学の研究室での小さな科学研究プロジェクトに適しています.
5. SSCH55-4000-15000 55kW 新エネルギーモーター試験ダイナモメーターベンチシステム基準基準
6モーターテストダイナモメーターベンチシステム モデルリスト
| モデル | 定数電源 (kW) | 定数トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | 常動電力の範囲 (rpm) | 常時トルク範囲 (rpm) |
トルク測定精度 (%FS) |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500〜15000 | 0-4500 | 0.05/0.1/02 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500〜15000 | 0-4500 | 0.05/0.1/02 |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500〜15000 | 0-4500 | 0.05/0.1/02 |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4500〜15000 | 0-4000 | 0.05/0.1/02 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.05/0.1/02 |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.05/0.1/02 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.05/0.1/02 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.05/0.1/02 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.05/0.1/02 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000から12000 | 0-4000 | 0.05/0.1/02 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000から12000 | 0-4000 | 0.05/0.1/02 |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000から10000 | 0-4000 | 0.05/0.1/02 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000から10000 | 0-4000 | 0.05/0.1/02 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000から10000 | 0-4000 | 0.05/0.1/02 |
カスタマイズされたサービスをサポート: スピード範囲,トルク範囲,テストソフトウェア機能,および特別な環境適応ソリューションは,要件に応じてカスタマイズできます.
7配達と販売後サポート
1) 標準モデルs:90日以内に出荷 (到着時に迅速な設置を確保するため,配送前の予備試験を含む)
(2) について カスタマイズされたモデル:90-120日間で配達,ヨーロッパ,アメリカ,東南アジアを含む世界の主要地域への国際物流と配送をカバー,中東 (海上/陸上輸送の選択肢が利用可能)安全な包装と防湿・防腐処理を含む.
(3) について 支援サービス: 私たちは完全なCEとISO認証文書と原産地証明書を提供しています.そして,専用の物流専門家は,手続きを通じて,関税清算を支援し,大規模機器を安全かつ間に合う間に現場に届けることを保証します..
1) について 保証c省略: 主要部品 (ダイナモメーター,トルクフレンズ) の1年間の保証,終身メンテナンス;保証期間中,人間の誤りによる損傷を除いて,無料の故障排除および修理サービス.
(2) について 技術支援:24/7バイリンガル (英語と中国語) 対応時間 ≤4時間
(3) について 設置,運用,訓練サービス: ユーザは現場での基本設置を担当します.シーロングは2人の専門技術者を派遣し,現場での指導 (機器の配置と校正を含む) を提供します.パイプライン/ライン接続の仕様)■ 設備の稼働は完全に当社によって処理されます (電源の試行,パラメータの校正,システム接続の試験を含む)3日間の無料の専門操作訓練が提供されます (機器の操作をカバーする)操作者が大規模機器の使用に精通していることを確認するために.
4) 遠隔サービス: コンピュータ,システムアップグレード,モジュール化ソリューション構成ガイドによるリモートデバッグをサポートし,使用中に技術的な問題を迅速に解決し,ダウンタイム損失を最小限に抑えます.
8よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
