商品の詳細:
|
| ブランド: | シーロン | 過負荷容量: | 120% |
|---|---|---|---|
| 部品名: | AC380 | 冷却方法: | 強化された水冷 |
| エンコーダ: | 上海京份 | エンコーダの種類: | HTL512 |
| 最大作業速度: | 15000rpm | 応用: | 伝送テスト |
| 出力信号: | アナログ/デジタル | 保証: | 1年 |
| 定格電力: | 250kw | 定格トルク: | 597nm |
| トルク精度: | 0.2%FS | 不変の力の範囲: | 4000-12000rpm |
| 常時トルク範囲: | 0～4000rpm | ||
| ハイライト: | 250kWのトランスミッション・ダイナモメーター試験台,トランスミッション型のダイナモメーターシステム,12000 RPM ディナモメーター試験台 |
||

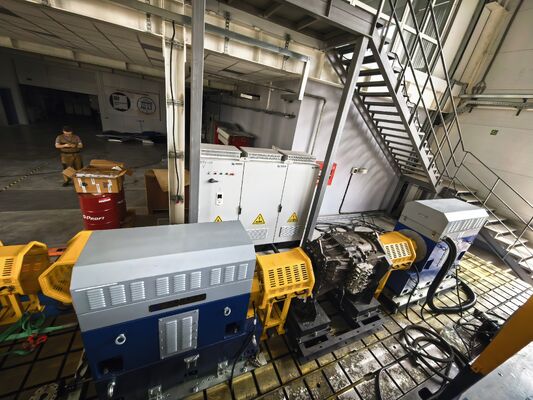

SSCH250-4000/12000 250kWトランスミッション ダイナモメータータイプTはいB についてエンチシステム
1なぜ私たちのテストベンチを選んだのか?
シーロングの250kWのトランスミッションタイプダイナモメーターテストベンチシステムは,中級から高級ギアボックスの研究開発,生産試験,科学研究検証のための好ましい統合ソリューションです.その主な利点は次のとおりです.
1) について 2つのシナリオの正確な適応:製造企業の高頻度高信頼性の工場試験の必要性を考慮し,また,多次元データ収集と複雑な作業条件シミュレーションのための大学/研究機関の研究ニーズ1つのデバイスは 2つの用途のシナリオを満たすことができます
2) 高精度で信頼性の高いデータ:核心部品は国際的な最先端の配置と独立開発されたコア技術を採用し,トルク測定精度はFS ±0.2%に達し,速度測定精度は±1r/minに達する.データが追跡可能で輸出可能性能評価,寿命検証,故障診断の権威あるサポートを提供します.
3) 幅広い速度範囲と完全な運転条件:定速範囲は4000~12000rpmで,加速度増幅器を配列すると24000rpmまで拡張できる.高速試験や,自動車などの様々なタイプのトランスミッションの複雑な動作状態シミュレーションに適しています.商用車や建設機械
4) サポートされているモデルの全範囲:SSCHシリーズは30kWから400kWの全電源範囲をカバーし,テストニーズに基づいて柔軟な選択を可能にします.アップグレードには完全な機器交換は必要ありません.投資をより持続可能にする.
5) 安定 し,信頼 さ れ,維持 しやすい:主要な部品 (ABB周波数変換機など) は,厳格な動作状態の検証を受け,過負荷保護やトルク校正などの安全設計が装備されている.安定した 24/7 運用を可能にし,保守コストを削減する;
6) 組み込まれており,箱から使い切れます:ダイナモメーター,制御,データ収集,保護を含むシステム全体が プリインテグレーションされています. デバッグと校正は工場で完了します.敷地内での設置後すぐに使用できますプロジェクト実施周期を大幅に短縮する.
2. SSCH250-4000/12000 250kW トランスミッションタイプ ダイナモメーター テストベンチ システムのコアコンポーネント
| システム分類 | 基本構成要素 | モデル仕様 | 製造者 |
| 電動ダイナモメーターシステム | SSCH250-4000/12000 電動ダイナモメーター | 定位電力は250kW,定位速度は4000rpm,最大速度は12000rpm,定位トルクは597Nm | シーロン |
| トークフレンズ (SLFN1000) | 0-1000Nm,精度 ±0.2% FS | シーロン | |
| 駆動ギアボックスとベース | 速度比1:2輸出速度 0-24000rpm | シーロン | |
| SSCD300-750/3000 負荷電動ダイナモメーター | パワー 300kW 定速 750rpm | シーロン | |
| 制御・電源システム | XLP-2000 測定・制御システム | 速度測定精度 ±1r/min,トルク制御精度 0.5% FS | シーロン |
| ACS880 変速周波数インバーターシステム | ABB コントロールユニット + SEELONG キャビネットに統合 | ABB / シーロン | |
| 両方向の直流電源 (SLEVH300) | 300kW,電圧 24-1000V | シーロン | |
| メカニカルシステム | 高速コップリング | 許容速度: 24000 rpm トーク: 500 Nm | シーロン |
| トーク制限器 | 制限トルク 4000 Nm | シーロン | |
| 鋳鉄プレート + ショック吸収器 | 3000×1500×250mm + スプリングショック吸収設計 | シーロン | |
| データ取得とサポートシステム | 多チャンネルデータ取得モジュール (SL7P12/SL7M24) | 温度 (12チャンネル) + アナログ (32チャンネル) | シーロン |
| 送電流体温度制御装置 (SLE2300) | 油温の恒定制御 | シーロン | |
| 冷却液の温度制御装置 (SLE1300) | PLC制御,プレート熱交換器の設計 | シーロン | |
| 高電圧の耐火ケーブル | 高功率試験用シナリオに適した | ローヤング・イラン |
| テクニカルパラメータ | 値/仕様 |
| 定位電源 | 250kW |
| 定速 | 4000回転/分 |
| 最大速度 | 12000rpm |
| 定数トルク | 597Nm |
| 常動電源範囲 | 4000~12000回転/分 |
| 常時トルク範囲 | 0~4000回転/分 |
| トルック測定精度 | ±0.2%FS |
| 速度測定精度 | ±1r/min |
| 設置方法 | 非標準のカスタムベース |
| サポート用アクセサリー | 特殊接続アクセサリー + トークフレンズ |
| 冷却方法 | 改良された水冷却システム |
| モデル | 定数電源 (kW) | 定数トルク (Nm) | 定速 (rpm) | 最大エンジン回転 (rpm) | 常動電力の範囲 (rpm) | 常時トルク範囲 (rpm) | トルック測定精度 |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500〜15000 | 0-4500 | 0.2%FS |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500〜15000 | 0-4500 | 0.2%FS |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500〜15000 | 0-4500 | 0.2%FS |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000〜12000 | 0-4000 | 0.2%FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000〜12000 | 0-4000 | 0.2%FS |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000から10000 | 0-4000 | 0.2%FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000から10000 | 0-4000 | 0.2%FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000から10000 | 0-4000 | 0.2%FS |
1) について高精度測定,信頼性のあるデータ:コアトルクと速度測定精度は業界トップレベルに達する (トルク ±0.2% FS,速度 ±1r/min)32チャネルアナログ信号取得と12チャネル温度取得と組み合わせたデータは追跡可能で輸出可能で,製品認証と科学的研究検証のニーズを満たしています.
(2) について広い速度帯と完全な運転条件:定速範囲は4000~12000rpmで,加速度器で24000rpmまで拡張可能で,乗用車での高速トランスミッション試験に適しています.商用車と建設機械負荷シミュレーションや温度制御などの複雑な運用条件のシミュレーションもサポートします.
(3) について選択肢の全範囲,柔軟な調整:SSCHシリーズは30kWから400kWの完全な電源範囲をカバーし,マイクロから大型のトランスミッションに適応することができます.企業は生産能力に応じて柔軟に選択し,研究機関は研究方向に応じて選択することができます.将来のアップグレードをより便利にします
4)拡張性のあるモジュール式設計:各システムユニットは独立したモジュールで,電力アップグレード,テストチャネル追加,新しいテスト基準への適応をサポートします.将来,生産能力や研究方向性の向上に応じて柔軟に拡大できます機器の繰り返しのコストを削減する.
5)安定して信頼性があり,操作と保守が簡単です:核心部品はABB周波数変換機や横川電源分析機などの国際一流ブランドから選択されています.核ダイナモメーターと測定・制御システムは,独立して開発され,厳格な作業状態の検証を受けていますトークの校正装置,過負荷保護,その他の安全設計を備えており,心配なく24時間安定して動作できます.
6)組み込まれており,箱の中から使い切れます:ダイナモメーター,制御,データ取得,保護を含む全システムは,事前に統合されています. デバッグと校正は工場で完了し,現場での使用が可能になります.プロジェクトの実施周期を大幅に短縮する.
7 についてエネルギー最適化と節約:電気閉ざされた試験の原理を採用することで,負荷ダイナモメーターによって生成される電気エネルギーは電源システムに返信できる.伝統的なテストベンチと比較して多くのエネルギーコストを節約する.
1) について自動車製造業:乗用車/商用車のAT,AMT,DCT自動トランスミッションおよび新エネルギー車両の減速器の性能試験,寿命検証,工場検査
(2) C施工機械フィールド:重い機器のトランスミッションの高負荷および複雑な作業条件シミュレーション試験,例えば掘削機,ロード機,クレーン
(3) Rトランジット フィールド:中速および低速鉄道輸送車両の速度とトルクのマッチング試験及びギアボックスの信頼性の検証
4)産業用トランスミッションフィールド:産業用ギアボックス,ベルト駆動システム,チェーン駆動システムの性能評価と寿命試験
5)研究・教育機関:大学や研究機関が,ギアボックス・トランスミッションの効率化,故障診断,新しい材料の応用,省エネ技術;
6)部品メーカー:基本トランスミッションコンポーネント (ギア,シャフト,クラッチ) の性能検証と品質管理試験
1) 国家標準: "自動車用トランスミッション試験台試験方法"QC/T 29063-2011.
2) 業界基準: JB/T 10409-2004 "エンジニアリング機械のトランスミッションの試験方法"とGB/T 8542-2008 "産業用ギアボックスの試験方法"
(3) について ISO/TR 19972"農林用トラクター用電源取り出し軸と電源入力接続"
4) 企業基準: ISO 15085,SAE J2360およびDIN 3990などの国際規格に基づいて開発された内部試験仕様
5) パーソナライズされた標準: 私たちは,お客様の特定のニーズに適応し,テストプロセスと技術要件を調整することができます.
1) 標準モデル: 船舶内90 日(到着時に迅速な設置を確保するため,配送前の予備試験を含む).
2) パーソナライズされたモデル:90-120日以内に配達,ヨーロッパ,アメリカ,東南アジア,中東を含む世界の主要地域への国際物流と配送をカバーします (海上/陸上輸送のオプションがあります)安全な包装と防水・防腐処理を含む).
3) サポートサービス: 私たちは完全なCEとISO認証文書と原産地証明書を提供しています.そして,専用の物流専門家は,手続きを通じて,関税清算を支援し,大規模機器を安全かつ間に合う間に現場に届けることを保証します..
1) について 保証の約束:1 年間の保証主要な部品 (ダイナモメーター,トルクフレンズ) の終身メンテナンスを保証期間中に無料のトラブルシューティングと修理サービス,人間の誤りによる損傷を除く.
2) 技術支援:24/7 バイリンガル(英語と中国語)応答時間 ≤ 4 時間
3) 設置,運用,訓練サービス: ユーザは現場での基本設置を担当します.シーロングは2人の専門技術者を派遣し,現場での指導 (機器の配置と校正を含む) を提供します.パイプライン/ライン接続の仕様)■ 設備の稼働は完全に当社によって処理されます (電源の試行,パラメータの校正,システム接続の試験を含む)5日間の無料の専門操作訓練が提供されます (機器の操作をカバーする)操作者が大規模機器の使用に精通していることを確認するために.
4) 遠隔サービス: コンピュータ,システムアップグレード,モジュール化ソリューション構成ガイドによるリモートデバッグをサポートし,使用中に技術的な問題を迅速に解決し,ダウンタイム損失を最小限に抑えます.
9よくある質問
Q:我々の協力のための最小注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送信します.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
