商品の詳細:
|
| ブランド: | シーロン | 過負荷容量: | 120% |
|---|---|---|---|
| 部品名: | AC380 | 冷却方法: | 強化された水冷 |
| エンコーダ: | 上海京份 | エンコーダの種類: | HTL512 |
| 最大作業速度: | 12000RPM | 応用: | 伝送テスト |
| 出力信号: | アナログ/デジタル | 保証: | 1年 |
| 定格電力: | 500kW | 定格トルク: | 1194Nm |
| トルク精度: | 0.2%FS | 不変の力の範囲: | 4000～10000rpm |
| 常時トルク範囲: | 0～4000rpm | ||
| ハイライト: | 500kWのトランスミッション・ダイナモメーター試験台,高容量トランスミッション・ダイナモメーターシステム,10000 トランスミッション型ダイナモメーターベンチ |
||

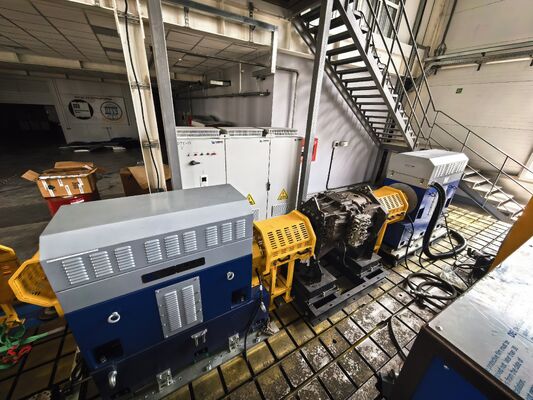

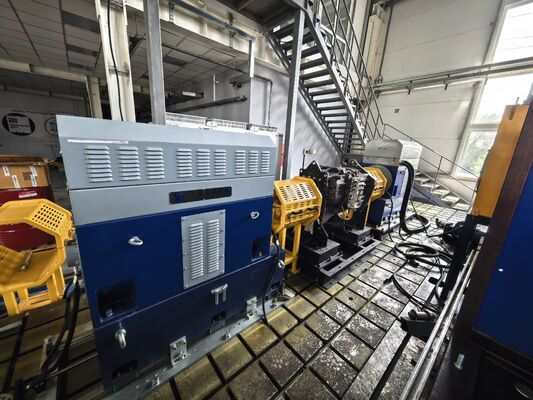

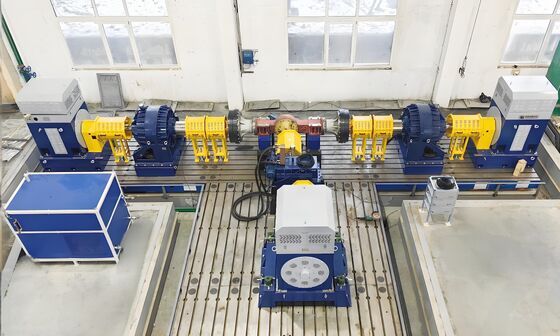

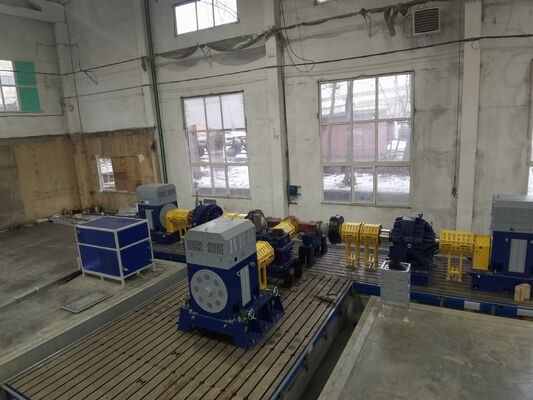

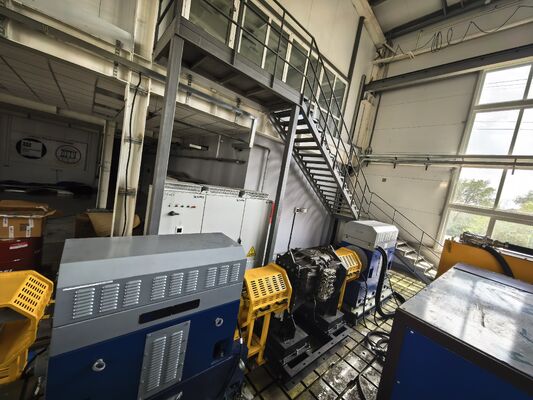

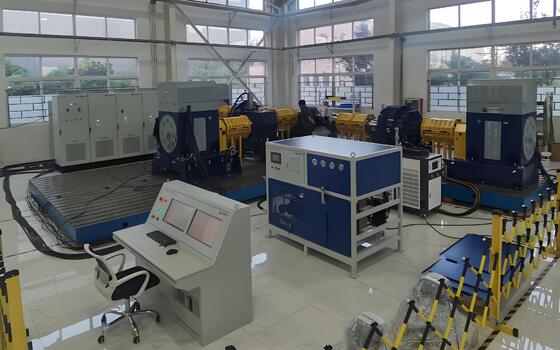

SSCH500-4000/10000 500kWトランスミッション ダイナモメータータイプTはいB についてエンチシステム
1なぜ私たちのテストベンチを選んだのか?
Seelong's 500kW transmission type dynamometer test bench system is a flagship solution for the R&D and mass production testing of high-end transmissions in the fields of heavy-duty equipment and high-power industrial transmissionsその主な利点は以下のとおりです.
1) について 重荷のシナリオに深く適応:500kW級の高密度トランスミッション用に 特別開発された重労働機器の製造者による重労働工場の大量試験と研究機関による極限労働条件シミュレーションのニーズに完璧に適合する重型電源送電システムの設計検証,耐久性試験,故障診断の全プロセスをカバーする.
2) 超高精度のデータサポート:国際的なトップレベルの構成を採用し,独立開発された超重荷重コア技術を深く統合し,トルク測定精度は±0です.FS 15% 速度測定精度は ±1r/minデータは追跡可能で輸出可能で,超重荷重トランスミッションシステムの国際認証レベルの試験基準を満たしています.
3) 幅広く速度と重荷をカバー:4000~10000rpmの定速範囲で,定番トルク 1194Nmで,カスタマイズされた速度増強器で15000rpmまで拡張できます.高速重荷試験用超重荷用トランスミッション,例えば超重荷用商用車大型建設機械,船舶の送電システム,そして大型の工業用ギアボックス.
4) フルスペクトル互換性とアップグレード:SSCHシリーズは,30kWから500kWまでの全電源範囲をカバーしています.500kWモデルは旗艦構成であり,すべてのシリーズ試験ニーズに対応しています.未来にはモジュールアップグレードによって 600kWまで拡張できる長期的に投資を価値あるものにする.
5) 超安定な動作と保守保証:核心部品は,ABB超高電源周波数変換器や横川高精度電源分析器などの国際一流ブランドから選択されています.3重の過負荷保護装置を備えています自動トルク校正とリモート操作・メンテナンスモニタリングシステムにより,24/7連続で安定して動作でき,運用・メンテナンスコストを大幅に削減できます.
6) パーソナライズされた統合配信:前もって組み込まれた重量ダイナモメーターユニット 知的制御システム 多次元データ収集モジュール 恒温熱散電システム工場で重労働の極限労働条件のデバッグと校正が完了プロジェクトの実施周期を大幅に短縮する.
2. SSCH500-4000/10000 500kW トランスミッションタイプ ダイナモメーター テストベンチ システムのコアコンポーネント
| システム分類 | 基本構成要素 | モデル仕様 | 製造者 |
| 電動ダイナモメーターシステム | SSCH500-4000/10000 電動ダイナモメーター | 定位電力は500kW,定位速度は4000rpm,最大速度は10000rpm,定位トルクは1194Nm | シーロン |
| トークフレンズ (SLFN2000) | 0〜2000Nm,精度 ±0.15% FS | シーロン | |
| 重荷用駆動の速度増強器とベース | 速度比1:1.5輸出速度は0~15000rpm,トルク容量は1800Nm | シーロン | |
| SSCD600-500/2000 電源ダイナモメーター | パワー 600kW 定速 500rpm 最大負荷トルク 11460Nm | シーロン | |
| 制御・電源システム | XLP-2000 重量計測制御システム | 速度測定精度 ±1r/min,トルク制御精度 0.3% FS | シーロン |
| 変速周波数インバーターシステム (ACS880-600kW) | ABB制御ユニット + SEELONG重用統合キャビネット | ABB / シーロン | |
| 双方向直流電源 (SLEVH600) | 600kW,電圧24-1200V,変換効率 ≥96% | シーロン | |
| メカニカルシステム | 重荷用高速コップリング | 許容速度: 15000 rpm 定数トルク: 1800 Nm 衝撃負荷容量: 2500 Nm | シーロン |
| 重作業用トルク制限機 | トルク制限 8000 Nm,応答時間 ≤ 5 ms | シーロン | |
| 重用鋳鉄プレート + 衝撃吸収器 | 5000×2500×350mm + 重用ダムシング設計,振動減衰率 ≥90% | シーロン | |
| データ収集とサポートシステム | 多チャンネル重用データ収集モジュール (SL7P32/SL7M64) | 温度 32チャンネル + アナログ 64チャンネル,サンプリング周波数 1kHz | シーロン |
| トランスミッションフリウッド温度制御装置 (SLE3000) | 油温は恒定 (±0.5°C) に保たれ,散熱力は30kWです. | シーロン | |
| 冷却液の温度制御装置 (SLE2000) | PLC制御の重用プレート熱交換機で,熱交換効率が≥85%である. | シーロン | |
| 重荷用高電圧の耐火ケーブル | 定位電圧10kV,電流容量630A,耐火性 UL94-V0 | ローヤング・イラン |
| 技術パラメータ | 値/仕様 |
| 定位電源 | 500kW |
| 定速 | 4000回転/分 |
| 最大速度 | 10000回転/分 |
| 定数トルク | 1194Nm |
| 常動電源範囲 | 4000〜10000回転/分 |
| 常時トルク範囲 | 0~4000回転/分 |
| トルック測定精度 | ±0.15%FS |
| 速度測定精度 | ±1r/min |
| 設置方法 | 重荷用非標準カスタムベース |
| サポート用アクセサリー | 重用特殊接続アクセサリー + トークフレンズ |
| 冷却方法 | 超重用強化水冷却システム 熱散電力は50kW |
| モデル | 定数電源 (kW) | 定数トルク (Nm) | 定速 (rpm) | 最大エンジン回転 (rpm) | 常動電力の範囲 (rpm) | 常時トルク範囲 (rpm) | トルック測定精度 |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500〜15000 | 0-4500 | 0.2%FS |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500〜15000 | 0-4500 | 0.2%FS |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500〜15000 | 0-4500 | 0.2%FS |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000〜15000 | 0-4000 | 0.2%FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000〜12000 | 0-4000 | 0.2%FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000〜12000 | 0-4000 | 0.2%FS |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000から10000 | 0-4000 | 0.2%FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000から10000 | 0-4000 | 0.2%FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000から10000 | 0-4000 | 0.2%FS |
| SSCH500-4000/10000 | 500 | 1194 | 4000 | 10000 | 4000から10000 | 0-4000 | 0.15%FS |
1) について重荷下での正確な測定:コアトルク測定精度はFS ±0.15%に達し,速度測定精度は±1r/minである.64チャネルのアナログ取得モジュールと 32チャネル温度取得モジュールで装備されています, 重荷トランスミッションのトランスミッション効率,振動特性,温度分布などの主要なパラメータを包括的にカバーします.データが追跡可能で輸出可能国際的な製品認証と高級科学研究検証のニーズを満たす.
(2) について幅広い操作条件に適応可能:4000〜10000rpmの定速範囲,定速1194Nm,超重荷の速度増強器と組み合わせると15000rpmまで拡張できる.複雑な操作条件をシミュレートできます超重装備の登山と高速運転をサポートし,1000時間以上の継続的な耐久性テストをサポートします.
(3) について構造強さの最適化:機械構造の設計は超重荷のシナリオに最適化され,ボディの硬さは強化され,高強度ベアリングシステムがアップグレードされています.熱消耗チャネルが最適化されている1800Nm のピークトークの衝撃に耐えることができ,超重いトランスミッションの極端な作業条件試験に適しています.
4)柔軟な拡張とアップグレード:モジュール式設計のアーキテクチャを採用し,テストチャネルの拡張,測定精度の向上,制御ロジックのカスタマイズをサポートします.将来のビジネス成長のニーズを満たし,機器の繰り返しのコストを削減するために,コアモジュールを交換することによって,電力を500kWから600kWに拡張することができます..
5)インテリジェントな操作と保守の保証:核心部品は超重荷のテストを 2,000時間受けた 自動トルク校正,三重過負荷防護, 遠隔故障診断システム安定した 24/7 無人操作を実現し, 50%以上の運用・保守効率を向上させる.
6)高効率のエネルギー回収:電気閉ざされた試験の原則を採用することで,重荷ダイナモメーターによって生成される電気エネルギーは効率的に電源システムに戻ることができる.エネルギー利用率は90%以上伝統的なテストベンチと比較して,エネルギーコストの40%以上を節約し,継続的な重量試験シナリオに適しています.
7) パーソナライズされたサービスサポート試験ソリューションの設計,機器のカスタマイズと開発,設置と稼働から 運用後および保守訓練まで,全プロセスサービスを提供しています.顧客の特定のテストニーズに応じて機器の構成を最適化し,独自のテスト基準に適応することができます.
1) について重荷車両の製造:AT,AMT,液圧トランスミッション,そして重型商用車,特殊用途車両のための新エネルギー重型減速機の性能試験,使用寿命検証,工場検査軍用車,その他の車両.
(2) について大規模な建設機械:大型掘削機,クローバークレーン,鉱山機械などの超重い機器のトランスミッションの高負荷,長期的複雑な作業状態シミュレーション試験港の装荷・卸荷設備;
(3) について造船と海洋工学:小型および中型船舶の送電システム,オフショアプラットフォームの送電装置,港のリグボットの送電装置の性能試験および信頼性の検証
4)大型産業用トランスミッション:大型産業用ギアボックス,扇動機ギアボックス,ローリング・ミール・トランスミッション・システム,セメント機械のトランスミッション・デバイスの重用性能評価と寿命試験
5)高級の研究機関:大学や研究機関が,重用トランスミッションのトランスミッション効率の最適化などのテーマで最先端の研究を行うためのコア実験プラットフォーム欠陥診断技術,新しい材料の適用,エネルギー節約技術
6)主要部品の製造者:重荷用トランスミッションのコアコンポーネント (重荷用ギア,高強度軸,重荷用クラッチ,耐磨ベアリング) の性能検証と品質管理試験
1) 国家標準: "自動車用トランスミッション試験台試験方法"QC/T 29063-2011.
2) 業界基準: JB/T 10409-2004 "エンジニアリング機械のトランスミッションの試験方法"とGB/T 8542-2008 "産業用ギアボックスの試験方法"
(3) について ISO/TR 19972"農林用トラクター用電源取り出し軸と電源入力接続"
4) 企業基準: ISO 15085,SAE J2360およびDIN 3990などの国際規格に基づいて開発された内部試験仕様
5) パーソナライズされた標準: 私たちは,お客様の特定のニーズに適応し,テストプロセスと技術要件を調整することができます.
1) 標準モデル: 船舶内90 日(到着時に迅速な設置を確保するため,配送前の予備試験を含む).
2) パーソナライズされたモデル:90-120日以内に配達,ヨーロッパ,アメリカ,東南アジア,中東を含む世界の主要地域への国際物流と配送をカバーします (海上/陸上輸送のオプションがあります)安全な包装と防水・防腐処理を含む).
3) サポートサービス: 私たちは完全なCEとISO認証文書と原産地証明書を提供しています.そして,専用の物流専門家は,手続きを通じて,関税清算を支援し,大規模機器を安全かつ間に合う間に現場に届けることを保証します..
1) について 保証の約束:1 年間の保証主要な部品 (ダイナモメーター,トルクフレンズ) の終身メンテナンスを保証期間中に無料のトラブルシューティングと修理サービス,人間の誤りによる損傷を除く.
2) 技術支援:24/7 バイリンガル(英語と中国語)応答時間 ≤ 4 時間
3) 設置,運用,訓練サービス: ユーザは現場での基本設置を担当します.シーロングは2人の専門技術者を派遣し,現場での指導 (機器の配置と校正を含む) を提供します.パイプライン/ライン接続の仕様)■ 設備の稼働は完全に当社によって処理されます (電源の試行,パラメータの校正,システム接続の試験を含む)5日間の無料の専門操作訓練が提供されます (機器の操作をカバーする)操作者が大規模機器の使用に精通していることを確認するために.
4) 遠隔サービス: コンピュータ,システムアップグレード,モジュール化ソリューション構成ガイドによるリモートデバッグをサポートし,使用中に技術的な問題を迅速に解決し,ダウンタイム損失を最小限に抑えます.
9よくある質問
Q:我々の協力のための最小注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送信します.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
