商品の詳細:
|
| 速度範囲: | 1800-4000rpm | 定格電圧: | 380V±10% 50Hz |
|---|---|---|---|
| 定格トルク: | 2970Nm | 常時トルク範囲: | 0~1800回転/分 |
| 不変の力の範囲: | 1800-4000rpm | 安全機能: | 過電流、過電圧、過熱保護 |
| 定格電力: | 560kw | 動作温度: | -10°Cから45°C |
| 冷却方法: | 水冷 |

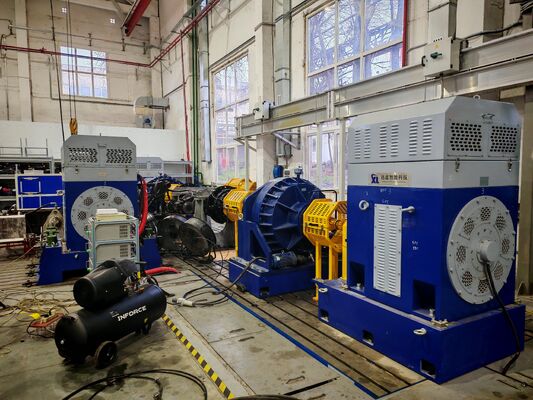

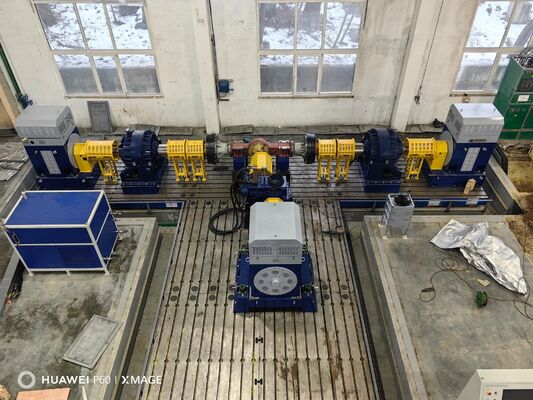

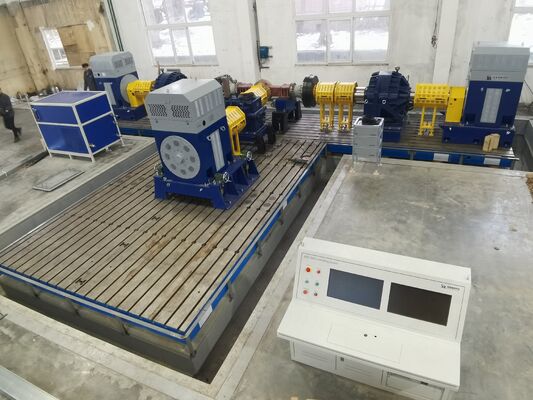

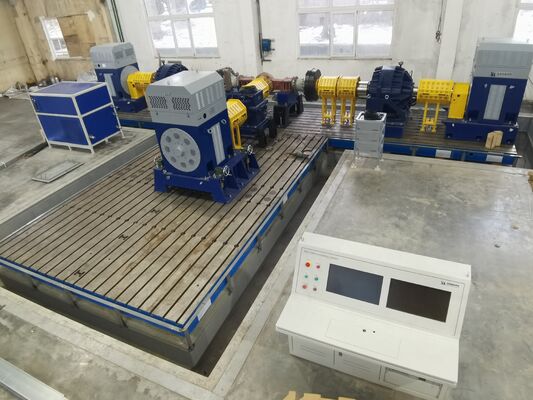

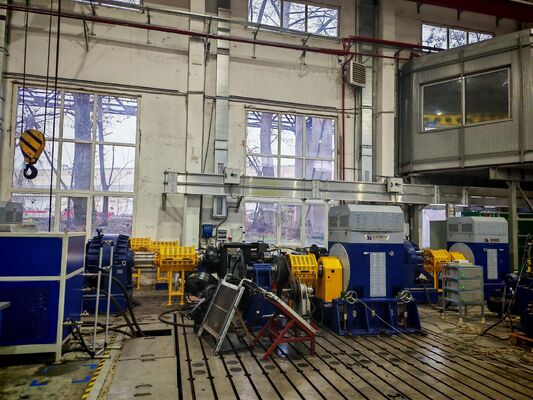

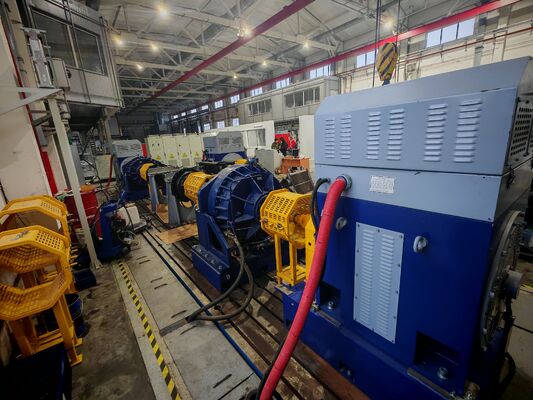

SSCD560-1800/4000 560kW 2970Nm トランスミッションタイプダイナモメーター試験台システム
1.SSCD560-1800/4000 560kWT派遣TはいD耐力計テストB についてenchシステム 記述
SSCD500-1500/3800 トランスミッション型ダイナモメーターテストベンチシステムは,トランスミッション500kW級の建設機械,重型商用車,特殊車両システムには,駆動ダイナモメーター,負荷ダイナモメーター,ギアボックス,高精度のトルクセンサー,変速周波数インバーターシステム,インテリジェント・測定・制御装置,多チャネルデータ収集モジュール,冷却および潤滑システム,トランスミッション性能校正,トランスミッション効率検出などの全シナリオテストを完了できます.疲労耐久性試験研究開発設計のための高精度高安定性ベンチテストサポートを提供します.重荷輸送システムの生産品質検査と型承認.
| コンポーネント名 | 基本仕様パラメータ | ブランド |
| SSCD560-1800/4000 駆動ダイナモメーター | 電力 560kW 定番トルク 2970Nm 定番速度 1800rpm 最大速度 4000rpm 常時トルク/常時速度/常時電源制御をサポート 応答時間 ≤10ms | シーロン |
| SSCD560-1800/4000 負荷ダイナモメーター | 電力 560kW 定数トルク 2970Nm 定数速度 1800rpm 最大速さ 4000rpm トーク制御精度 ≤± 0.05%FS 水冷熱消散システム | シーロン |
| ギアボックス | 速度比1:3.0定数出力トルク ≥9000Nm 入力速度 1800rpm 出力速度 600rpm 3段階硬歯表面駆動 強制潤滑 高精度同軸性 騒音 ≤75dB | シーロン |
| トークフレンズ | 測定範囲は0から6000Nmまたは0から10000Nmで利用できます.精度0.05%FS;回転速度解像度0.1rpm;動的応答時間 ≤1ms | HBM |
| ABB 変頻インバーターシステム | ABB ACS880 シリーズ,入力電圧 三相 AC 380V-480V; 周波数 50-60Hz; 直接トルク制御技術; 過電流/過電圧/過熱に対する三重保護 | ABB |
| XLP-2000 測定・制御システム | 産業用コンピュータ:IPC710;CPU I7,メモリ 32G,ハードディスク 1T;XLP-2000専用測定および制御ソフトウェア;条件設定とレポート生成をサポート | シーロン |
| データ収集システム | 温度/振動/ノイズ収集装置で; 温度範囲 -40〜200°C (精度 ±0.5°C); 振動周波数: 10Hz-10kHz | シーロン |
| 調節可能な固定支架 | 中央高度調整範囲 250~650mm 負荷容量 ≥1500kg 設置面の平らさの誤差 ≤0.02mm/m | シーロン |
| 鋳鉄板 | 材料 HT300 (張力強度 ≥350MPa); ハニーキャブの衝撃吸収構造; 平らさの誤差 ≤0.02mm/m | シーロン |
| 結合装置 | 許容速度 ≥6000rpm トーク負荷容量 ≥10,000nm 弾性バッファ構造 耐磨性や耐腐蝕性のある材料 | シーロン |
| 保護カバー | 完全に閉ざされた構造; システムと相互接続 (起動時に停止); 内蔵された音吸収材料 | シーロン |
| チラー | 560kWシステムに適した冷却容量;温度制御精度 ±2°C;ダブルループ設計 (ダイナモメーター+ギアボックス冷却) | シーロン |
| 潤滑油ステーション | 供給圧 0.3-0.6MPa; 調整可能な流量; 油温制御範囲 30-60 ° C; フィルタリングと油レベル警告機能があります | シーロン |
3. SSCD560-1800/4000 560kW 電動ダイナモメーター 技術パラメーター
| パラメータカテゴリ | 技術指標 |
| 駆動ダイナモメーターの定位電源 | 560kW |
| 駆動ダイナモメーターの定数トルク | 2970Nm |
| 駆動ダイナモメーターの定速 | 1800回転/分 |
| ギアボックスの速度比 | 1:3.0 |
| 最大出力トルク | ≥9000Nm |
| 定数出力速度 | 600回転/分 |
| 負荷ダイナモメーターのトルク制御の精度 | 0.05% FS |
| トークフレンズ範囲 | 0〜10000Nm |
| トークフレンズの精度 | 0.05% FS |
| 変頻インバーターシステム入力電圧 | 3相交流 380V~480V |
| マウントブレーケットの中央高度調整範囲 | 250~650mm |
| 固定支架の負荷容量 | ≥1500kg |
| 鋳鉄板材 | HT300 |
4. SSCD560-1800/4000 トランスミッションタイプ ダイナモメーター テストベンチ システム 主要な利点
1) について 高功率の二重ダイナモメーター + トークを増やす減速器は,重用車の高トーク試験要件を満たすトランスミッションs
560kWの駆動+負荷ダイナモメーターと1つ搭載3.0ギアボックス,システムの出力トルクは9000Nmに達し,重い商用車,建設機械のトランスミッションの低速高トルク試験要件を完璧にカバーできます.そしてオフロード車両.
2) 業界で最先端の測定精度
高精度HBMトルクフレンズで,精度は0.05%FSまで,ダイナミックレスポンス ≤1ms; 高精度電源分析器と多次元データ取得システムと組み合わせ,トルクなどのキーパラメータを正確に取得できます電気,電源,温度,振動など
3) システムは安定し,信頼性があり,高度に適応可能である
ABB ACS880 シリーズに続いて,超電流,超電圧,過熱に対する三重保護付きの広電圧入力 380V-480Vは,24時間の連続耐久性試験に対応できます.
4) トークを増加させるギアボックスは,頑丈で,長い使用寿命を持っています
3段階の硬歯表面トランスミッション,強制潤滑,高精度コアシアリティ設計は,低騒音,長寿命で,高トーク出力下でスムーズに動作することを保証します.メンテナンスなし.
5) インテリジェントな測定と制御,効率的な操作
XLP-2000測定制御システムは,作業状態の編集,リアルタイムモニタリング,データ保存,自動レポート生成をサポートする.潤滑油ステーションとダブルループ冷却機は,正確な温度制御と自動保護を実現.
5. SSCD560-1800/4000 トランスミッションタイプ ダイナモメーター テストベンチ システム 適用領域
1) について 重型商用車トランスミッションs: 重荷トラック,バス,ダンパートラック等用のギアボックスの性能,効率,耐久性,信頼性の試験
(2) について 建設機械と特殊車両: 装荷機,掘削機,鉱山用車両,オフロード用車両のギアボックスベンチ試験
(3) について トランスミッション開発と検証:ギアボックス企業,研究機関,トランスミッションシステム開発,マッチング最適化,ベンチ認証試験
4) 工場の検査と品質管理:トランスミッション組のオフライン検査,密封,無負荷/負荷操作,シフト性能検証.
6. SSCD560-1800/4000 トランスミッションタイプダイナモメーター テストベンチ システム基準規格
QC/T 568-2019 自動車用ギアボックスの試験方法
QC/T 569-2019 自動車用ギアボックスの試験台に関する評価基準
QC/T 533-2020 車両の駆動軸の試験方法
QC/T 534-2020 車両駆動軸試験台に関する評価基準
GB/T 23920-2024 "建設機械の軸"
JB/T 5929-1991 施工機械の駆動軸の信頼性の試験方法
JB/T 10634-2023 電動ダイナモメーター
| モデル | 定数電源 (kW) | 定数トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | 常動電力の範囲 (rpm) | 常時トルク範囲 (rpm) | トルク測定精度 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000から4000 | 0から1000 | 0.05%FS |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000から4000 | 0から1000 | 0.05%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000から4000 | 0から1000 | 0.05%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000〜3800 | 0から1000 | 0.05%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000〜3800 | 0から1000 | 0.05%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000〜3800 | 0から1000 | 0.05%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000~3000 | 0から1000 | 0.05%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000~3000 | 0から1000 | 0.05%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000~3000 | 0から1000 | 0.05%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000〜2600 | 0から1000 | 0.05%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000〜2600 | 0から1000 | 0.05%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000〜2600 | 0から1000 | 0.05%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500から5000 | 0〜1500 | 0.05%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500〜4500 | 0〜1500 | 0.05%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500〜4500 | 0〜1500 | 0.05%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500から4000 | 0〜1500 | 0.05%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500から4000 | 0〜1500 | 0.05%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500~3800 | 0〜1500 | 0.05%FS |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500~3800 | 0〜1500 | 0.05%FS |
|
SSCD560-1800/4000 (カスタマイズ) |
560 | 2970 | 1800 | 4000 | 1800~4000年 | 0-1800 | 0.05%FS |
|
SSCD630-1800/4000 (カスタマイズ) |
630 | 3342 | 1800 | 4000 | 1800~4000年 | 0-1800 | 0.05%FS |
1) 標準モデル:90日以内に出荷 (到着時に迅速な設置を確保するため,配送前の予備試験を含む)
2) パーソナライズされたモデル:90-120日間で配達,ヨーロッパ,アメリカ,東南アジアを含む世界の主要地域への国際物流と配送をカバー,中東 (海上/陸上輸送の選択肢が利用可能)安全な包装と防湿・防腐処理を含む.
3) サポートサービス: 私たちは完全なCEとISO認証文書と原産地証明書を提供しています.そして,専用の物流専門家は,手続きを通じて,関税清算を支援し,大規模機器を安全かつ間に合う間に現場に届けることを保証します..
1) 保証義務:主要部品 (ダイナモメーター,トルクフレンズ) の1年間の保証,終身メンテナンス;保証期間中,人間の誤りによる損傷を除いて,無料の故障排除および修理サービス.
2) 技術支援24/7バイリンガル (英語と中国語) 対応時間 ≤4時間
3) 設置,運用,訓練サービス: ユーザは現場での基本設置を担当します.シーロングは2人の専門技術者を派遣し,現場での指導 (機器の配置と校正を含む) を提供します.パイプライン/ライン接続の仕様)■ 設備の稼働は完全に当社によって処理されます (電源の試行,パラメータの校正,システム接続の試験を含む)3日間の無料の専門操作訓練が提供されます (機器の操作をカバーする)操作者が大規模機器の使用に精通していることを確認するために.
4) 遠隔サービス: コンピュータ,システムアップグレード,モジュール化ソリューション構成ガイドによるリモートデバッグをサポートし,使用中に技術的な問題を迅速に解決し,ダウンタイム損失を最小限に抑えます.
9FAQ
Q:我々の協力のための最小注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送信します.
Q: 支払期間は何ですか?
A: 通常は30%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
