商品の詳細:
|
| 速度範囲: | 3000~8000回転/分 | 定格電圧: | 380V±10% 50Hz |
|---|---|---|---|
| 定格トルク: | 796Nm | 常時トルク範囲: | 0～3000rpm |
| 不変の力の範囲: | 3000~8000回転/分 | 安全機能: | 過電流、過電圧、過熱保護 |
| 定格電力: | 250kw | 動作温度: | -10°Cから45°C |
| 冷却方法: | 空冷 |

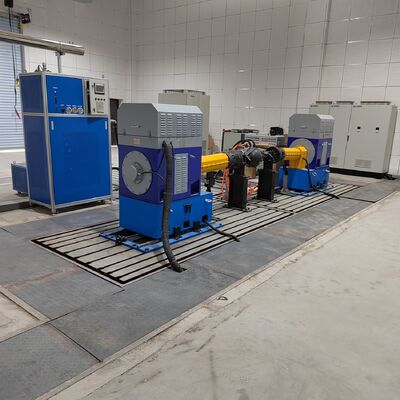

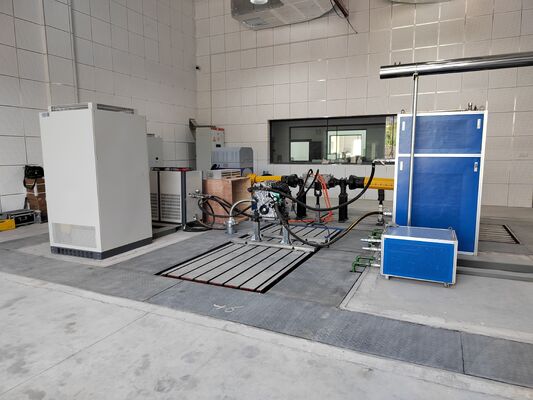

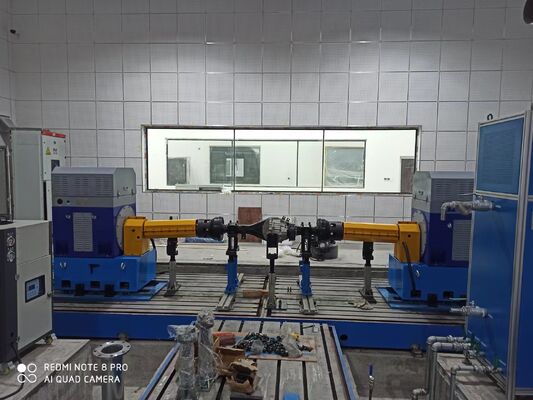

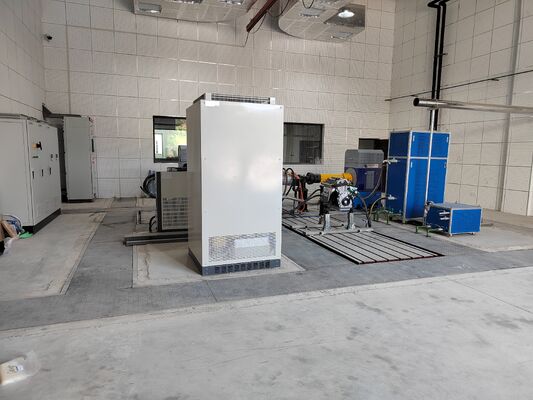

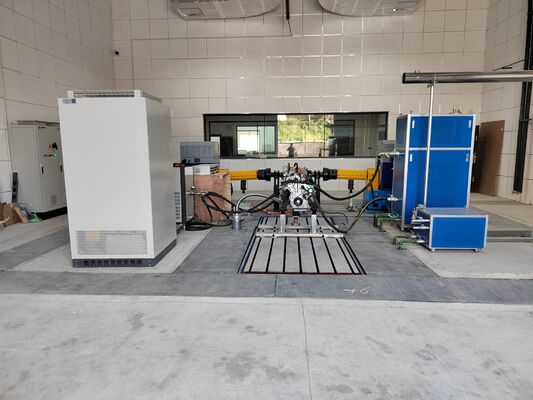

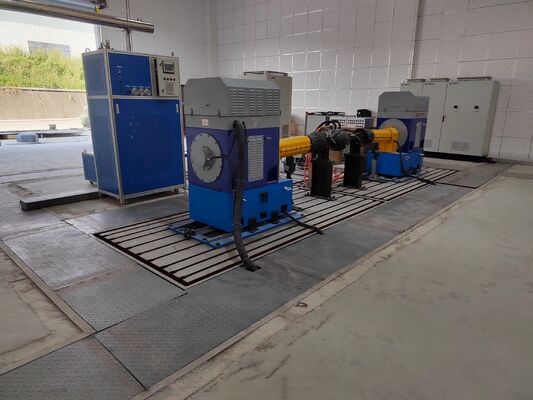

SSCG250-3000/8000 250kW乗用車のトランスミッションタイプ D耐力計 テストベンチシステム
1. SSCG250-3000/8000 250kW パスナーカートランスミッションタイプ ダイナモメーター テストベンチ システム概要
The SSCG250-3000/8000 electric dynamometer test bench system for passenger car transmission performance is a high-precision dedicated test platform designed for the research and development and testing of transmission systems for普通の燃料の乗用車,SUV,MPVS高速駆動ダイナモメーター,高速負荷ダイナモメーター,高精度トルクフレンズ,ABBインバーターシステム,XLP-2000 インテリジェント測定制御システム開発のための完全な,正確で安定したベンチテストソリューションを提供します.燃料用乗用車ギアボックスの工場検査と性能校正8000回転/分高速性能検証,送電効率試験,シフト品質分析,耐久性および信頼性の評価燃料ギアボックスの最大8000rpmの試験要件に完全に適応.
| コンポーネント名 | 基本仕様パラメータ | ブランド |
| SSCG250-3000/8000駆動ダイナモメーター | 電力 250kW 定番トルク 796Nm 定番速度 3000rpm 最大速度 8000rpm 定番トルク/定速/定電源制御をサポート 応答時間 ≤10ms | シーロン |
| SSCG250-3000/8000 負荷ダイナモメーター | 電力 250kW 定数トルク 796Nm 定数速度 3000rpm 最大速度 8000rpm トーク制御精度 ≤±0.05% FS 水冷熱散電システム | シーロン |
| 高速配合器具 | 許容速度 ≥8000rpm トーク負荷能力 ≥3000Nm 高弾性バッファ構造 ダイナミックバランス精度G1級 | シーロン |
| トークフレンズ | 範囲 0-2000Nm/0-3000Nm 選択可能 精度 0.05%FS 回転速度解像度 0.1rpm 動的応答時間 ≤1ms | HBM |
| 変頻インバーターシステム | ABB ACS880 シリーズ,入力電圧 三相 AC 380V-480V; 周波数 50-60Hz; 直接トルク制御技術を使用; 過電流/過電圧/過熱に対する三重保護 | ABB |
| XLP-2000 測定・制御システム | 産業用コンピュータ:IPC710;CPU I7,メモリ 32G,ハードディスク 1T;XLP-2000専用測定および制御ソフトウェア;条件設定とレポート生成をサポート | シーロン |
| データ収集システム | 温度/振動/ノイズ収集装置で; 温度範囲 -40〜200°C (精度 ±0.5°C); 振動周波数: 10Hz-10kHz | シーロン |
| 調整可能な高速マウント支架 | 中央高度調整範囲 200〜500mm 負荷容量 ≥800kg 設置表面の平らさの誤差 ≤0.02mm/m | シーロン |
| 高精度鋳鉄板 | 材料: HT300 (耐張性 ≥350MPa) ハニーキャブの衝撃吸収構造; 平面度誤差 ≤0.02mm/m | シーロン |
| 完全に閉ざされた安全シールド | 完全に閉ざされた構造; システムと相互接続 (起動時に停止); 内蔵された音吸収材料 | シーロン |
| 高速専用冷却機 | 250kWのシステムに適した冷却容量;温度制御精度 ±2°C;ダブルループ設計 (ダイナモメーター+ギアボックス冷却) | シーロン |
| 精密潤滑オイルステーション | 供給圧 0.3-0.6MPa; 調整可能な流量; 油温制御範囲 30-60 ° C; フィルタリングと油レベル警告機能があります | シーロン |
3SSCG250-3000/8000 250kW 電動ダイナモメーター 技術パラメータ
| パラメータカテゴリ | 技術指標 |
| 駆動ダイナモメーターの定位電源 | 250kW |
| 駆動ダイナモメーターの定数トルク | 796Nm |
| 駆動ダイナモメーターの定速 | 3000回転/分 |
| 駆動ダイナモメーター 最大速度 | 8000回転/分 |
| 負荷ダイナモメーター 最大速度 | 8000回転/分 |
| 負荷ダイナモメーターのトルク制御の精度 | 0.05% FS |
| トークフレンズ範囲 | 0~3000Nm |
| トークフレンズの精度 | 0.05% FS |
| 変頻インバーターシステムの入力電圧 | 3相交流 380V~480V |
| 設置支架の中央高度の調整範囲 | 200〜500mm |
| 固定ブレーキ 負荷荷 | ≥800kg |
| 鋳鉄板材 | HT300 |
4. SSCG250-3000/8000 250kW パスナーカートランスミッションタイプ ダイナモメーター テストベンチ システム 主要の利点
SSCG250-3000/8000 高速駆動+負荷ダイナモメーターを搭載し,定速3000rpmと最大速8000rpmで,燃料駆動用乗用車ギアボックスのすべての速度条件を完全にカバーする駆動ダイナモメーターはエンジン出力,負荷ダイナモメーターは車両の走行抵抗をシミュレートします.トランスミッションの実際の動作状態を実際に再現し,性能試験を完全に満たすことができる耐久性など
高精度HBMトルクフレンズ,測定精度0.05%FS,動的応答≤1ms,高速データ収集ユニットと組み合わせて,速度などの動的パラメータを正確に捉えるトルク精密な試験と燃料伝送のデータ追跡性の要件を満たす.
ABB ACS880 シリーズ変頻インバーターシステムと直接トルク制御技術で装備され,超電流に対する三重保護付きの 380V~480V の広い電圧入力,超電圧と過熱,24時間の連続高速耐久性試験,スムーズな動作と8000rpmで正確な制御を満たすことができます.
G1級ダイナミックバランス 高速コップリング 高硬度マウントベース 高精度トランスミッション構造で安定したコアキアリティを保証します低振動と低騒音で8000rpm高速試験安全で信頼性の高い長期運用です
XLP-2000測定制御システムは,作業状態の編集,リアルタイムモニタリング,データ保存,自動レポート生成をサポートする.潤滑油ステーションとダブルループ冷却機は,正確な温度制御と自動保護を実現試験の効率性と操作の便利性を大幅に向上させる.
5. SSCG250-3000/8000 250kW 乗用車トランスミッションタイプ ダイナモメーター テストベンチ システム 適用分野
1) 伝統的な燃料用乗用車ギアボックス: セダン,SUV,MPVS用のギアボックスの性能,効率,シフト品質,耐久性,信頼性の試験,回転量 8000rpm以内
2) 送電研究開発及び検証: トランスミッションシステムの研究開発,パラメータマッチング,燃料トランスミッション企業や研究機関によるベンチ認証試験.
3) 工場の検査と品質管理: 燃料乗用車のトランスミッション組のオフライン検査,密封,無負荷/高速負荷操作,シフト性能検証
6. SSCG250-3000/8000 250kW パスナーカートランスミッションタイプ ダイナモメーター テストベンチ システム基準規格
QC/T 568-2019 自動車用ギアボックスの試験方法
QC/T 569-2019 自動車用ギアボックスの試験台に関する評価基準
QC/T 1376-2020 乗用車トランスミッション組の試験方法
GB/T 30038-2013 自動車用トランスミッションの信頼性の試験方法
JB/T 10634-2023 電動ダイナモメーター
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | 常時トルク範囲 (rpm) | 常動電力の範囲 (rpm) | トルク測定精度 |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05%FS |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05%FS |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05%FS |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05%FS |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05%FS |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05%FS |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05%FS |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05%FS |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000〜8000 | 0.05%FS |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000〜8000 | 0.05%FS |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000〜7500 | 0.05%FS |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000〜7500 | 0.05%FS |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000〜7500 | 0.05%FS |
1) 標準モデル:90日以内に出荷 (到着時に迅速な設置を確保するため,配送前の予備試験を含む)
2) パーソナライズされたモデル:90-120日間で配達,ヨーロッパ,アメリカ,東南アジアを含む世界の主要地域への国際物流と配送をカバー,中東 (海上/陸上輸送の選択肢が利用可能)安全な包装と防湿・防腐処理を含む.
3) サポートサービス: 私たちは完全なCEとISO認証文書と原産地証明書を提供しています.そして,専用の物流専門家は,手続きを通じて,関税清算を支援し,大規模機器を安全かつ間に合う間に現場に届けることを保証します..
1) 保証義務:主要部品 (ダイナモメーター,トルクフレンズ) の1年間の保証,終身メンテナンス;保証期間中,人間の誤りによる損傷を除いて,無料の故障排除および修理サービス.
2) 技術支援24/7バイリンガル (英語と中国語) 対応時間 ≤4時間
3) 設置,運用,訓練サービス: ユーザは現場での基本設置を担当します.シーロングは2人の専門技術者を派遣し,現場での指導 (機器の配置と校正を含む) を提供します.パイプライン/ライン接続の仕様)■ 設備の稼働は完全に当社によって処理されます (電源の試行,パラメータの校正,システム接続の試験を含む)3日間の無料の専門操作訓練が提供されます (機器の操作をカバーする)操作者が大規模機器の使用に精通していることを確認するために.
4) 遠隔サービス: コンピュータ,システムアップグレード,モジュール化ソリューション構成ガイドによるリモートデバッグをサポートし,使用中に技術的な問題を迅速に解決し,ダウンタイム損失を最小限に抑えます.
9FAQ
Q:我々の協力のための最小注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送信します.
Q: 支払期間は何ですか?
A: 通常は30%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
