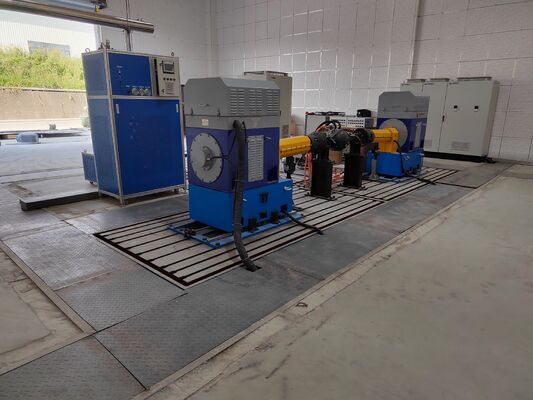

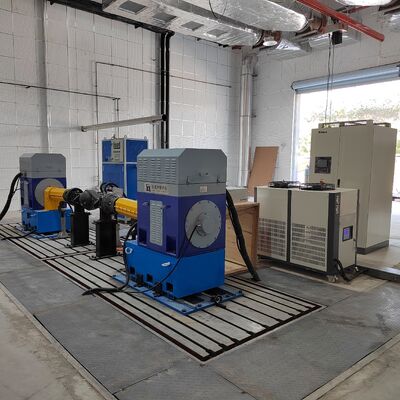

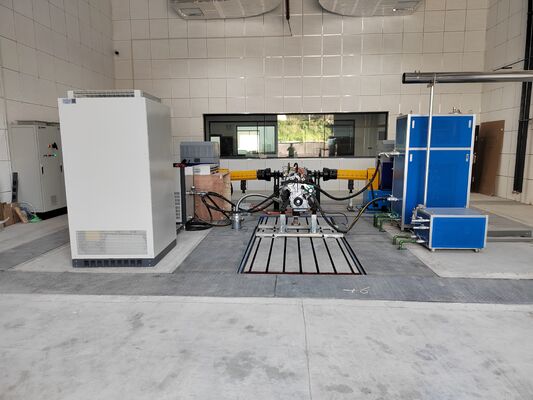

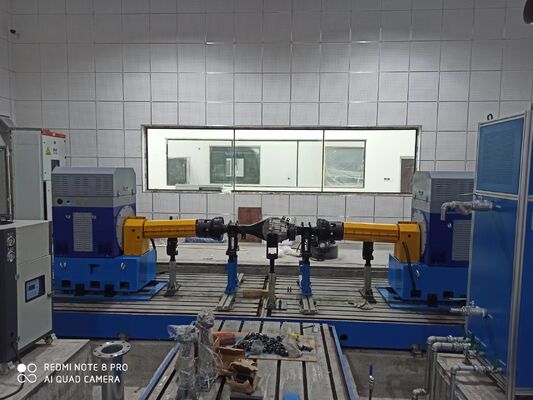

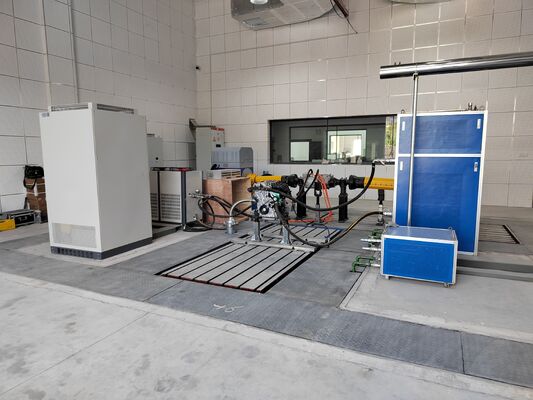

SSCH160-4000-15000 160kW 純電気駆動減速器 トランスミッションダイナモメーター テストベンチシステム

SSCH160-4000-15000 160kW 純電気駆動減速機トランスミッションダイナモメータ試験ベンチシステム

1. SSCH160-4000-15000 160kW 純電気駆動減速機トランスミッションダイナモメータ試験ベンチシステムの概要

SSCH160-4000-15000 160kW 純電気駆動減速機トランスミッションダイナモメータ試験ベンチシステムは、高速・高トルク・高精度の専用試験プラットフォームです。 減速機、電気駆動アクスル 、および純電気乗用車オーナー向けの単段/多段減速機の開発およびテストのために設計されています。システムは、高速駆動ダイナモメータ、高トルク低速負荷ダイナモメータ、高精度トルクフランジ、ABB可変周波数インバータシステム、XLP-2000インテリジェント測定・制御システム、多チャンネルデータ収集システムなどのコアモジュールを統合しています。入力速度15,000 RPMまでの超高速条件下での純電気減速機の性能検証、伝達効率試験、NVH解析、温度上昇特性、耐久信頼性評価をカバーし、主流の純電気乗用車の電気駆動システムのあらゆるシナリオのテスト要件を完全に満たします。純電気減速機の開発、工場検査、性能校正のための完全で正確かつ安定したベンチテストソリューションを提供します。 2. SSCH160-4000-15000 160kW 純電気駆動減速機トランスミッションダイナモメータ試験ベンチシステムのコアコンポーネント説明コンポーネント名 コア仕様パラメータ ブランド

SSCH160-4000-15000 駆動ダイナモメータ

駆動ダイナモメータ定格出力160kW

駆動端には160kW/4000-15000rpmの高速ダイナモメータを使用し、純電気駆動モーターの入力条件をリアルにシミュレートします。負荷端には300kW/1500rpm/1910Nmの高トルク低速ダイナモメータを装備し、減速機の出力端の高トルク負荷特性を完全に再現し、純電気減速機の全稼働条件テストを正確にカバーします。2)

超高速駆動専用設計、15000rpmでの安定動作G1グレードの動バランス高速カップリング、高剛性伝達構造、高速ベアリングシステムにより、15000rpmの超高速テストでの安定した同軸性、低振動、低騒音を保証し、高速効率、NVH、耐久信頼性テストの要件を満たします。

3)

動的測定精度が優れており、データトレーサビリティが信頼できるHBM高精度トルクフランジ（測定精度0.15% FS、動的応答≤1ms）と多チャンネルデータ収集ユニットを組み合わせることで、速度、トルク、出力、温度、振動、騒音などの主要パラメータを正確に捉え、純電気減速機の精密なテストおよび認証要件を満たします。

4)

安定した信頼性の高い動作で、長期耐久性テストに適していますABBベクトル制御周波数変換システム（入力電圧380V-480V、過電流、過電圧、過熱に対するトリプル保護付き）により、24時間連続の高速・高トルク耐久テスト、スムーズな長期運用、精密制御に対応します。

5)

インテリジェントな測定・制御、効率的で便利な操作XLP-2000測定・制御システムは、稼働条件編集、リアルタイム監視、データ保存、自動レポート生成をサポートします。潤滑油ステーションとデュアルループチラーは、精密な温度制御と自動保護を実現し、テスト効率と操作の利便性を大幅に向上させます。

5.

SSCH160-4000-15000 160kW 純電気駆動減速機トランスミッションダイナモメータ試験ベンチシステムの応用分野1) 純電気乗用車減速機

: メイン減速機、単段減速機、電気駆動アクスルアセンブリの15,000 RPMまでの性能、効率、温度上昇、NVH、耐久性、信頼性テスト。

2) 電気駆動システムのR&Dおよび検証: 純電気駆動企業および研究機関向けの電気駆動伝達システムのR&D、パラメータマッチング、ベンチ認証テスト。

3) 工場検査および品質管理: 純電気減速機アセンブリのオフライン検査、シーリング、無負荷/高速負荷運転、効率検証。

6. SSCH160-4000-15000 160kW 純電気駆動減速機トランスミッションダイナモメータ試験ベンチシステムの参照規格

QC/T 568-2019 自動車用ギアボックス試験方法,QC/T 1376-2020 乗用車用トランスミッションアセンブリ試験方法,

GB/T 30038-2013 自動車用ギアボックス信頼性試験方法,JB/T 10634-2023 電気ダイナモメータ,

GB/T 18488-2015 "電気自動車用駆動モーターシステム"

7. トランスミッションタイプダイナモメータ試験ベンチシステムモデルリスト

モデル

定格出力 (kW)

定格トルク (Nm)

定格速度 (rpm)

: 90日以内に発送（納品前の事前テストを含むため、到着後すぐに設置可能）。

2) カスタムモデル

: 90-120日以内に納品、ヨーロッパ、アメリカ、東南アジア、中東を含む主要地域への国際物流および配送をカバー（海上/陸上輸送オプションあり、安全な梱包と防湿・防錆処理を含む）。

3) サポートサービス: 完全なCEおよびISO認証書類および原産地証明書を提供します。専任の物流スペシャリストがプロセス全体をフォローアップし、通関を支援し、大型機器の安全かつタイムリーな現場への納品を保証します。

アフターサービス1) 保証コミットメント

: 主要コンポーネント（ダイナモメータ、トルクフランジ）は1年間保証、生涯メンテナンス。保証期間中の無料トラブルシューティングおよび修理サービス（人的過誤による損傷を除く）。2) テクニカルサポート

: 24時間年中無休のバイリンガル（英語・中国語）サービス、応答時間≤ 4時間

3) 設置、試運転、トレーニングサービス: お客様は現場の基本的な設置を担当します。Seelongは2名の専門技術者を派遣し、現場でのガイダンス（機器の配置と校正、配管/配線接続仕様を含む）を提供します。機器の試運転はすべて当社が担当します（電源投入テスト、パラメータ校正、システム連携テストを含む）。3日間の無料専門オペレーショントレーニングを提供します（機器操作、パラメータ設定、日常メンテナンス、トラブルシューティングをカバー）。オペレーターが大型機器を使いこなせるようにします。

4) リモートサービス: コンピュータによるリモートデバッグ、システムアップグレード、モジュール式ソリューション構成ガイダンスをサポートし、使用中の技術的な問題を迅速に解決し、ダウンタイム損失を最小限に抑えます。

9. FAQQ: 協力の最小注文数量は？

A: 在庫製品については、1個からの小ロットトライアル注文をサポートしています。 Q:製品についてもっと知るにはどうすればよいですか？

A: メールアドレスをご記入いただければ、電子サンプルブックをお送りします。

Q: 支払い条件は何ですか？
A: 通常、30%のT/Tデポジット、出荷前に全額お支払いください。
Q:注文のリードタイムは？
A: ダイナモメータの生産サイクルは6〜8週間、センサーの生産サイクルは2〜3週間です。その他の製品についてはお問い合わせください。
Q: テストベンチの全体的なソリューションをどのように入手できますか？
A: メールアドレスをお知らせください。当社の技術スタッフが詳細な計画についてお客様とコミュニケーションを取ります。
Q: 工場を訪問できますか？
A: はい、いつでも訪問を歓迎します。
