45kW 0.05%FS 3600RPM 全自動制御ディーゼルエンジンダイナモメータ試験台システム
製品仕様
SSCD45-1200-3600 45kW ディーゼルエンジン電気ダイナモメータ試験台システム
このシステムは、中小型のACダイナモメータをコア試験装置として使用し、双方向エネルギーフローと直接グリッドフィードバックを実現するために、輸入された四象限可変周波数インバータコントローラーを装備しています。XLE-1000計測制御システムを制御センターとして使用し、国家標準試験サイクルとカスタマイズされた試験プロセスを自動的に実行できます。また、過渡燃料消費量計やサーモスタットなどの補助装置も統合されています。データ収集モジュールは、エンジンパラメータをリアルタイムで記録し、標準化された試験レポートを生成します。
設備設置のための工場条件
| パラメータ |
値 |
パラメータ |
値 |
| 高度 |
1000メートル未満 |
工場湿度 |
≤85% |
| 基礎厚さ |
＞200mm |
工場温度 |
5℃～40℃ |
| 工場床耐荷重 |
4t/㎡ |
電源 |
380V ± 10% 三相 50Hz |
参照規格
- GB17691-2018「大型ディーゼル車の排出ガス限界値と測定方法」
- GB/T 18297-2024「自動車エンジン性能試験方法」
- GB/T 17692-2024「自動車エンジンおよび駆動モーターの正味出力の試験方法」
システムコンポーネント
- 電気ダイナモメータ: ドイツHBM T30Bトルクフランジを備えたSeelong小型ACモーター、強制空冷、0～3600rpmの安定動作をサポート。

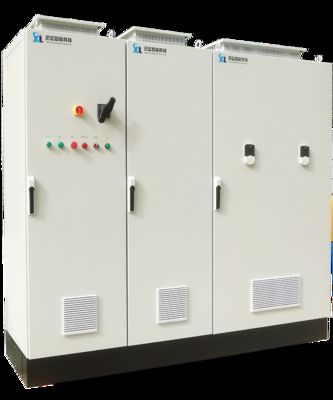

- 可変周波数インバータシステム: ABB ACS880シリーズインバータは電気ダイナモメータを制御し、エンジンの前方負荷と逆電力供給を可能にします。
- XLE-1000計測制御システム: 試験台の全体的な制御に使用; システムはバスを介して可変周波数インバータシステムと通信します。
- データ収集システム: 温度、圧力、その他のセンサーとサポートする収集モジュールが含まれます。

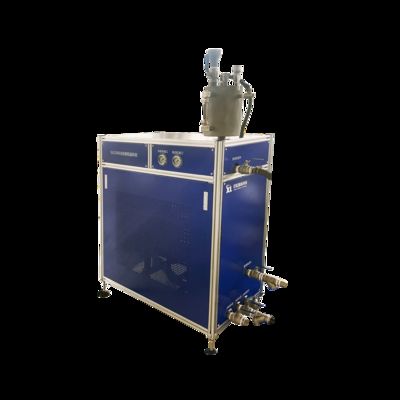

- 補助装置: コンパクトな冷却液サーモスタット（±1℃）、ポータブル過渡燃料消費量計（10Hz）、小型ピストンリークメーター、エアフローメーター。
技術パラメータ
| パラメータカテゴリ |
技術指標 |
| モーターメーカー |
Seelong |
| 定格出力 |
45kW |
| 定格トルク |
358Nm |
| 定格速度 |
1200rpm |
| 最高速度 |
3600rpm |
| 定トルク速度範囲 |
0-1200rpm |
| 定出力速度範囲 |
1200-3600rpm |
| トルクセンサーモデル |
T30B |
| トルクセンサー範囲（Nm） |
0-358 Nm |
| 精度等級 |
0.05%FS |
コアの利点
- 小型化設計: 装置は設置面積が小さく、実験室や小規模工場への設置に適しています。
- 低エネルギー消費運転: 周波数変換システムの効率は96%に達します。
- 高速応答特性: トルク制御精度は±0.1Nm。
- マルチシナリオ互換性: 道路およびオフロードエンジン試験モードを切り替え可能。
モデルリスト
| モデル |
出力（KW） |
トルク（Nm） |
定格速度（rpm） |
最高速度（rpm） |
トルク測定精度 |
| SSCD15-1000/4500 |
15 |
143 |
1000 |
4000 |
0.2%FS |
| SSCD30-1000/4500 |
30 |
286 |
1000 |
4000 |
0.2%FS |
| SSCD45-1000/4000 |
45 |
430 |
1000 |
4000 |
0.2%FS |
| SSCD60-1000/4000 |
60 |
573 |
1000 |
4000 |
0.2%FS |
| SSCD90-1000/3500 |
90 |
859 |
1000 |
3500 |
0.2%FS |
| SSCD110-1000/3500 |
110 |
1050 |
1000 |
3500 |
0.2%FS |
| SSCD160-1000/3500 |
160 |
1528 |
1000 |
3500 |
0.2%FS |
| SSCD200-1000/3300 |
200 |
1910 |
1000 |
3300 |
0.2%FS |
| SSCD250-1000/3300 |
250 |
2387 |
1000 |
3300 |
0.2%FS |
| SSCD300-1000/3300 |
300 |
2865 |
1000 |
3300 |
0.2%FS |
| SSCD30-1500/5000 |
30 |
191 |
1500 |
5000 |
0.2%FS |
| SSCD45-1500/5000 |
45 |
286 |
1500 |
5000 |
0.2%FS |
| SSCD60-1500/5000 |
60 |
382 |
1500 |
5000 |
0.2%FS |
| SSCD90-1500/5000 |
90 |
573 |
1500 |
5000 |
0.2%FS |
| SSCD132-1500/4500 |
132 |
840 |
1500 |
4500 |
0.2%FS |
| SSCD160-1500/4500 |
160 |
1019 |
1500 |
4500 |
0.2%FS |
| SSCD200-1500/4000 |
200 |
1273 |
1500 |
4000 |
0.2%FS |
| SSCD250-1500/4000 |
250 |
1592 |
1500 |
4000 |
0.2%FS |
| SSCD300-1500/3800 |
300 |
1910 |
1500 |
3800 |
0.2%FS |
| SSCD400-1500/3800 |
400 |
2546 |
1500 |
3800 |
0.2%FS |
| SSCD500-1500/3800 |
500 |
3183 |
1500 |
3800 |
0.2%FS |
カスタマイズ可能
適用分野
- 小型商用車の研究開発：軽トラックやライトバスのエンジン出力と排出ガス性能のテスト。
- 農業機械の検証：トラクターやハーベスターに使用されるディーゼルエンジンに適しています。
- 一般電源設備の試験：発電機セットやウォーターポンプなどの小型電源デバイスの性能評価に使用されます。
