商品の詳細:
|
| 認証: | CE、CMC、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0～1500rpm |
|---|---|---|---|
| 不変の力の範囲: | 1500～3800rpm | 保証: | 1年 |
| 最大作業速度: | 3800rpm | 定格トルク: | 2260Nm |
| 定格電力: | 355kW | 測定範囲: | 0-2500Nm |
| 重さ: | 1900kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 355kW ディーゼルエンジンダイナモメータ,電動ダイナモメーター試験台,保証付き AC ダイナモメータ |
||

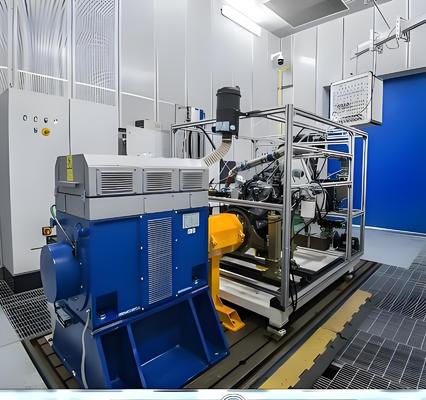

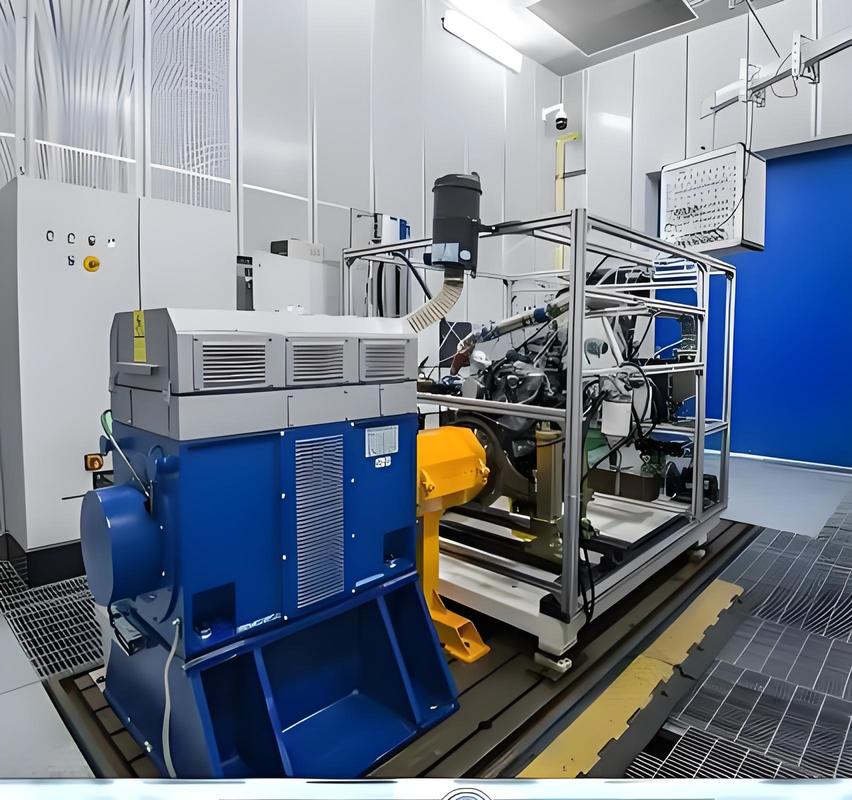

SSCD355-1500-3800 355kWディーゼルエンジン試験ダイナモメーターベンチシステム
1SSCD355-1500-3800 355kW ディーゼルエンジンの試験ダイナモメーターベンチ システム説明
この高効率の試験ソリューションは,特に中型および大型ディーゼルエンジン向けに設計されています.重型トラック,建設機械,大型発電機に適用できます.
このソリューションには355kWの交流ダイナモメーターが搭載されており,輸入された高出力4四角変速器コントローラと組み合わせられています.このハードウェアの組み合わせは,安定し効率的なテスト作業の基盤を確立します.
4四角変頻変速器制御器は,前向きの負荷と逆向きの抵抗の2つの動作モードを可能にします.発電された電力は85%以上の効率で回送される.エネルギー省エネの成果を上げました
このソリューションの核心は,XLE-1000測定制御システムです.これは,国家標準試験サイクルとカスタマイズされた試験手順の両方の自動化実行をサポートします.異なる試験要件を満たす.
システムには,高出力トランジエント燃料消費量計と専用データ収集モジュールが組み込まれています. トークと速度などの主要なパラメータを正確に記録し,データストレージをサポートします.分析テストの全過程をカバーする標準化されたレポート生成.
2設備の設置工房 技術要求
わかった
| パラメータ | 技術指標 | コメント |
| 設置環境の高さ | <1000m | モーターの熱消散に影響を及ぼすのを防ぐ |
| 設備の基礎の厚さ | >200mm | 均等な負荷を担うことを確保する |
| 工場床の負荷容量 | ≥4t/m2 | 機械全体の重量分布に適応する |
| 工場の環境湿度 | ≤85% (不凝縮) | 電気隔熱を保護する |
| 工場の環境温度 | 5°C~40°C | センサーの精度を維持する |
| 電力供給要件 | 380V±10% 三相50Hz | 独立的な接地が必要 |
3SSCD355-1500〜3800 355kWディーゼルエンジン試験ダイナモメーターベンチシステムの基準規格
1) についてGB17691-2018 "重用ディーゼル車両からの汚染物質の排出制限値と測定方法":この国家義務規格では,ディーゼルエンジン (重型商用車とオフロード機械) の小粒子および窒素酸化物に関する制限値と試験手順を規定しています.排出量遵守の基本となる.
(2) についてGB/T 18297-2001"自動車エンジン性能試験方法":すべてのタイプの自動車エンジンに適用される国家推奨規格で,電源,経済性,熱バランス性能に関する試験方法を標準化します.そして,研究開発とテストの技術仕様を統一しています.;
(3) についてGB/T 17692-2003"自動車エンジンと駆動モーターの純電力の試験方法":自動車エンジン/駆動モーターの純電力を測定する原則と方法を明確にする国家推奨規格で,電力のデータの比較性を確保する.
4SSCD355-1500-3800 355kW ディーゼルエンジンの試験ダイナモメーターベンチシステム部品
1) について電動ダイナモメーター:シーロン AC電動ダイナモメーターは,ドイツのHBM T40Bトルクフレンズ,強制空気冷却を装備し,0~3800rpmから安定した動作をサポートします.

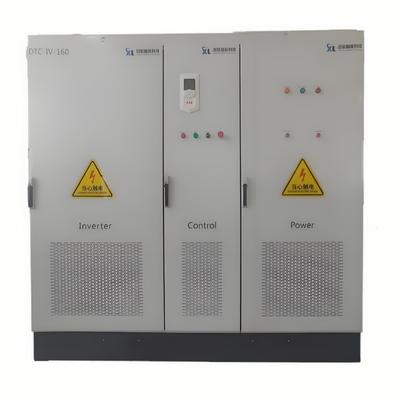

2) 変速周波数インバーターシステム:熟練した信頼性の高い4四角変速率インバーターシステムが電気ダイナモメーターを制御し,エンジンの前向きの負荷と逆向きの電源を可能にします.ダイナモメーターによって生成される電気エネルギーは,変動周波数インバーターシステムを通じて,直接グリッドに供給されます.

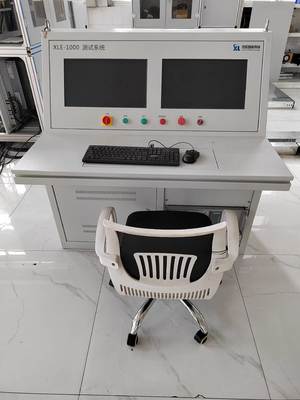

(3) についてXLE-1000測定・制御システム:試験台の全体的な制御に使用される.試験台の様々な作業条件の設定と制御を完了するために,システムはバスの経由で変速周波数インバーターシステムと通信する.; バスを利用して様々なパラメータを収集し,中央化された通信と制御を実現するために外部補助機器を統合します.自動制御で試験プロセス全体を完了できます.

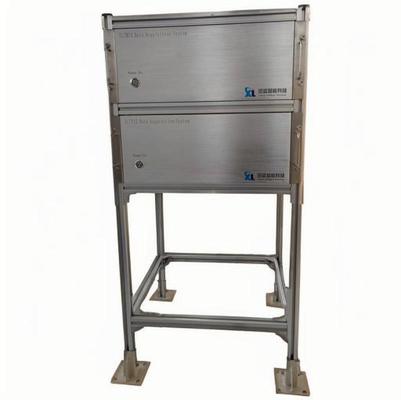

4)データ収集システム:温度,圧力,その他のセンサー,およびサポート取得モジュールを含む.その機能は,各エンジン部品の温度,圧力,その他のパラメータを収集することです.そして,収集されたデータをデータインターフェースを通じて測定・制御システムに送信します.データをリアルタイムで表示し,記録し,処理できるようにします.
5) 補助機器:冷却液の恒温装置 (±1°C),ポータブルな臨時燃料消費計 (10Hz),小型ピストン漏れ計,空気流量計
5. 355kWディーゼルエンジン試験ダイナモメーター 技術パラメータ
わかった
| パラメータ | 技術指標 |
| モーターメーカー | シーロン |
| 定位電源 | 355キロワット |
| 定数トルク | 2260Nm |
| 定速 | 1500 ターン |
| 最大速度 | 3800回転 |
| 常時トルクの回転範囲 | 0〜1500回転 |
| 常動電力の回転幅 | 1500~3800回転 |
| トークセンサモデル | T30B |
| トークセンサ範囲 (Nm) | 0-2500Nm |
| 精度度 | 0.05%FS |
わかった
6SSCD355-1500〜3800 355kWディーゼルエンジンのテストダイナモメーターベンチシステム 基本的な利点
1) についてコンパクトなレイアウト設計: 高功率355kWのシステムであるにもかかわらず,中~大規模な研究室や生産ワークショップに適したモジュール化された統合レイアウトを採用しています.同じ電源の従来の機器と比較すると建設コストを20%削減し 工場スペースを節約します
(2) について高功率で低消費の動作ABBの高功率周波数変換システム (96%効率) と355kW級高効率の電源トランスミッションを搭載しています伝統的な抵抗負荷機械と比較して エネルギー消費量を25%以上削減します長期試験のシナリオでは,エネルギー消費を大幅に削減する.
(3) について高応答性と精密なテスト: 355kWのディーゼルエンジンの特徴をターゲットに,このシステムは,トーク制御精度 ±0.2% FS (フルスケール) と50-100msの臨時応答を提供します.急速な加速や登山などの高性能の臨時試験に適している.
4)複数のシナリオにおける高電力互換性: 道路 (重貨車,大型商用車) /非道路 (建設機械,大型発電機) のモードの切り替えをサポートします.355kW級ディーゼルエンジンの全シナリオ試験要件に正確に適応する.
7SSCD355-1500〜3800 355kWディーゼルエンジンの試験ダイナモメーターベンチシステムアプリケーション
1) について中型および大型商用車の研究開発: 重荷トラックや大型バスに適した355kWのディーゼルエンジンで,全荷重の電力をテストし,高速な排出量そして,Euro VIとEPA Tier 4などの国際規制に基づく校正最適化をサポートする.
(2) について大規模な建設機械の検証: エグババターやロードマターの355kWディーゼルエンジンの場合,高負荷の安定性を検証し,EU第5段階およびEPAの道路以外の規制を満たすために重荷条件をシミュレートします.
(3) について高功率一般功率試験: 1000kVA以上の発電機セットの355kW級ディーゼルエンジンに適しており,ISO 8178などの国際試験基準に従って連続運転性能を評価する.
4)道路以外の大型機器の試験: 高馬力トラクターに適した355kWディーゼルエンジンは,フィールド条件をシミュレートし,パワーマッチングを検証し,EPA Tier 4 FinalとEU Stage Vの規制を満たします.
8.ディーゼルエンジンの電動ダイナモメーター試験台システム モデルリスト
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCD15-1000/4000 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4000 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.2%FS |
| SSCD355-1500/3800 | 355 | 2260 | 1500 | 3800 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2%FS |
| カスタマイズできる | |||||
10よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
