商品の詳細:
|
| 資格: | CE、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0~1000回転/分 |
|---|---|---|---|
| 不変の力の範囲: | 1000-4000rpm | 保証: | 1年 |
| 最大作業速度: | 4000rpm | 定格トルク: | 210Nm |
| 定格電力: | 22kw | 測定範囲: | 0～500Nm |
| 重さ: | 700kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 22kW ディーゼルエンジンダイナモメータ,電動ダイナモメーター試験台,4000 RPM エンジン試験システム |
||

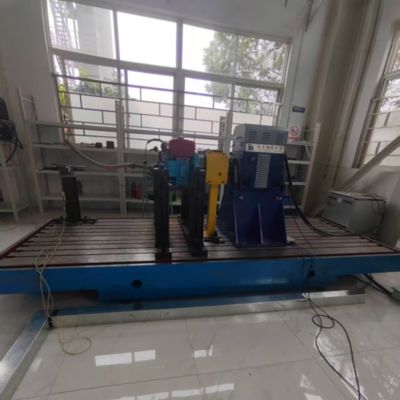

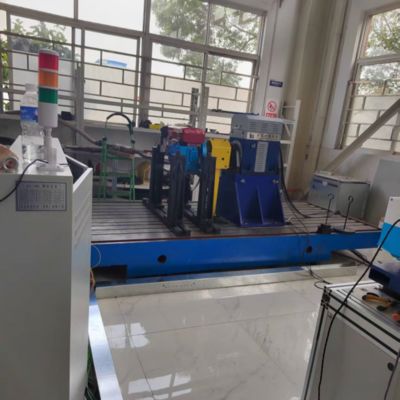

SSCD22-1000-4000 22kWディーゼルエンジン電気ダイナモメータ試験台システム
1. SSCD22-1000-4000 22kWディーゼルエンジン電気ダイナモメータ試験台システムの説明
このシステムは、小型ACダイナモメータを中心に、小型22kWディーゼルエンジンに対応しており、効率的なエネルギー回収（再導入効率>85%）のために四象限可変周波数インバータ技術を採用しています。XLE-1000計測制御システムを搭載し、主要パラメータの同時多チャンネル取得と分析をサポートしています。GB/T 18297などの規格で指定された試験サイクルを自動的に実行し、小型スモークメータや高精度エアフローメータなどの機器を統合し、ミニ商用車、小型農業機械、汎用動力機器に使用される小型ディーゼルエンジンの完全な性能試験ニーズに対応します。
2. 機器設置工場の条件
| パラメータ | 値 | パラメータ | 値 |
| 高度 | 1000メートル未満 | 工場の湿度 | ≤85% |
| 基礎の厚さ | >200mm | 工場の温度 | 5°C～40°C |
| 工場の床の耐荷重 | 4t/㎡ | 電気 | 380V±10%三相50Hz |
3. SSCD22-1000-4000 22kWディーゼルエンジン電気ダイナモメータ試験台システム参照規格
1) GB20891-2014「非道路移動機械用ディーゼルエンジンの排出ガス汚染物質の制限と測定方法」（小型非道路モデルに適用）
2) GB/T 18297-2001「自動車エンジン性能試験方法」
3) GB/T 17692-2003「自動車エンジンおよび駆動モーターの正味出力の試験方法」
4. SSCD22-1000-4000 22kWディーゼルエンジン電気ダイナモメータ試験台システムコンポーネント

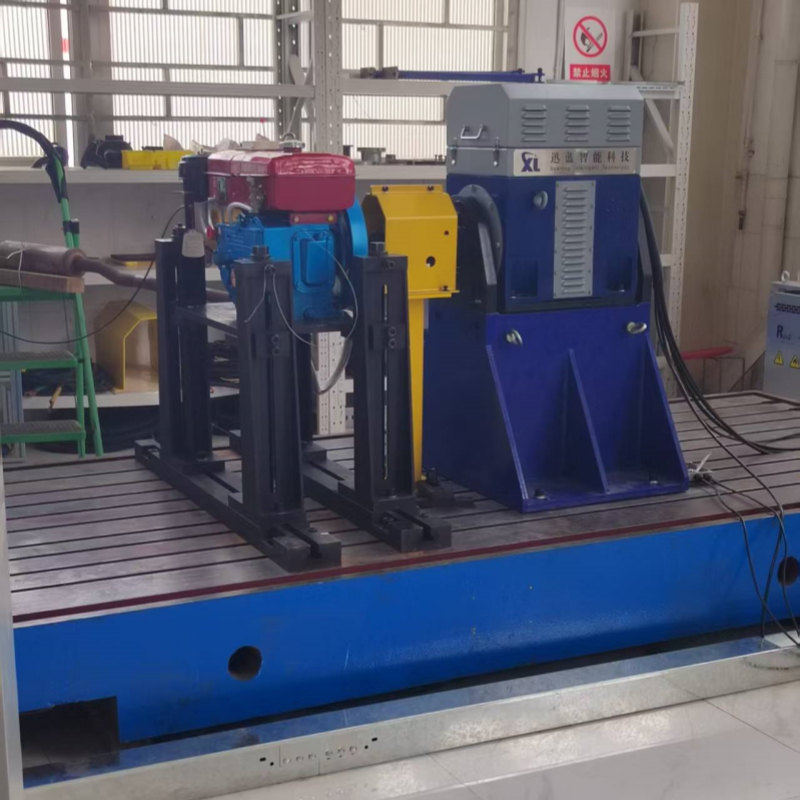

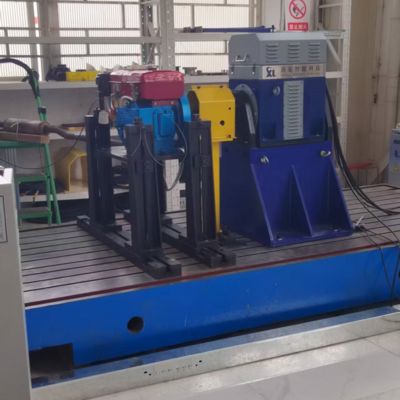

1) 電気ダイナモメータ: Seelong小型AC電気ダイナモメータ、HBM T40Bトルクフランジ（0-500Nm、低出力トルク範囲に適しています）、空冷（簡素化された放熱構造）、振動を低減する弾性カップリング、0-4500rpmでの安定した動作をサポート（低出力エンジンの高速特性に適合）。

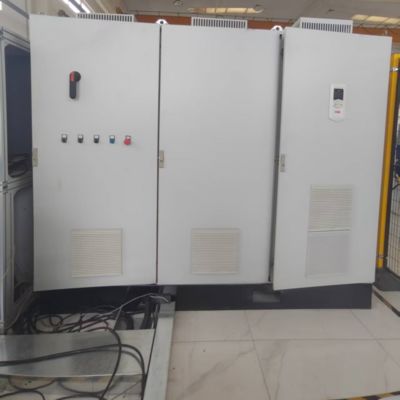

2) 可変周波数インバータシステム: ABB ACS880シリーズ小型周波数コンバータ、直接トルク制御（DTC）、0.01Hzの制御精度、低出力エネルギー回収シナリオに適応、エネルギーフィードバック効率>85%（高出力モジュールでのエネルギー損失を回避）。

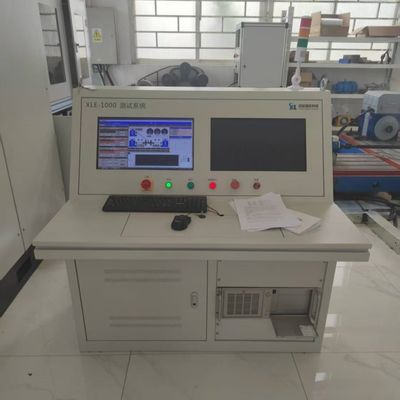

3) XLE-1000計測制御システム: 試験台の全体的な制御を提供し、インバータシステムとのバス通信を通じて低出力動作条件設定を可能にします。外部補助機器を統合して集中制御を行い、専用の低出力エンジン試験プロセス（アイドル安定性や軽負荷燃料消費試験など）の自動実行をサポートします。
4) データ収集システム: 16チャンネル高速収集モジュール（サンプリング周波数200Hz、低出力パラメータ収集のニーズに対応）と信号調整機能を統合し、トルク、速度、燃料消費量などの主要パラメータをリアルタイムで計測制御システムに送信して分析と保存を行います。
5) 補助機器: 小型クーラントサーモスタット（15L/min、低出力冷却要件に適しています）、AVL小型不透明度スモークメータ、デュアルチャネル電子スロットル、小型排気背圧バルブ、低圧燃料圧力センサー（低出力エンジン燃料システムに適しています）。
5. 22kWディーゼルエンジン電気ダイナモメータ技術パラメータ
| パラメータ | 技術指標 |
| モーターメーカー | Seelong |
| 定格出力 | 22kW |
| 定格トルク | 210Nm |
| 定格速度 | 1000rpm |
| 最高速度 | 4000rpm |
| 定トルク速度範囲 | 0-1000rpm |
| 定出力速度範囲 | 1000-4000 rpm |
| トルクセンサーモデル | T40B |
| トルクセンサー範囲（Nm） | 0-500 Nm |
| 精度等級 | 0.05%FS |
6. SSCD22-1000-4000 22kWディーゼルエンジン電気ダイナモメータ試験台システムの主な利点
1) 低出力エンジンへの正確な適合: 22kWクラスのモデル向けに負荷アルゴリズムが最適化されており、軽負荷やアイドルなどの低出力固有の動作条件を安定して実行でき、500時間の耐久試験の要件を満たしています（低出力エンジンの使用強度に適合）。
2) 軽量で省エネ設計: 機器全体の重量は、同出力の従来の試験台よりも15%軽量です。低出力エネルギー回収システムと組み合わせることで、試験エネルギー消費量は抵抗負荷機と比較して30%以上削減され、実験室での少量試験シナリオに適しています。
3) 低コストで容易な操作とメンテナンス: モジュール部品は小型で、大規模なインフラストラクチャを必要とせずに設置できます。摩耗部品は汎用仕様であり、交換コストが低く、年間メンテナンス時間は≤15時間です（中小企業の利用のハードルを下げます）。
4) 複数のシナリオにわたる柔軟な互換性: マイクロ商用車、小型農業機械、10〜30kVA発電機セットのエンジン試験をサポートしています。動作モードをすばやく切り替えて、低出力モデルの多様な試験ニーズに対応できます。
7. SSCD22-1000-4000 22kWディーゼルエンジン電気ダイナモメータ試験台システムの用途
1) マイクロ商用車/ライトトラックの研究開発: 3トン未満のミニトラックおよび6〜9人乗りライトバス用の22kWディーゼルエンジンは、アイドル安定性、低負荷燃料消費量、および排出性能について試験されます。
2) 小型農業機械の検証: 歩行型トラクターや小型ハーベスターに適したディーゼルエンジンを使用して、現場での軽負荷動作条件をシミュレートし、電力のマッチングと信頼性を検証します。
3) 小型汎用電力試験: 10〜30kVA発電機セットおよび小型工業用水ポンプ用の22kWクラスディーゼルエンジンの電力校正、燃料消費量評価、および始動性能試験を提供します。
4) アフターサービス品質検査: 自動車修理工場や農業機械ステーションで使用され、修理後の低出力ディーゼルエンジンの性能回復を検証し、簡単な試験レポートを迅速に発行します。
8. ディーゼルエンジン電気ダイナモメータ試験台システムモデルリスト
| モデル | 出力（KW） | トルク（Nm） | 定格速度（rpm） | 最高速度（rpm） | トルク測定精度 |
| SSCD15-1000/4000 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD22-1000/4000 | 22 | 210 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4000 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.2%FS |
| SSCD355-1500/3800 | 355 | 2260 | 1500 | 3800 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2%FS |
| カスタマイズ可能 | |||||
10. よくある質問
Q: 協力のための最小注文数量は？
A: 在庫製品については、1個の小規模試用注文をサポートしています。
Q: 製品の詳細については、どのように知ることができますか？
A: メールアドレスを入力してください。電子サンプルブックをお送りします。
Q: お支払い条件は？
A: 通常、40% T/Tのデポジット、出荷前に全額をお支払いください。
Q: 注文のリードタイムは？
A: ダイナモメータの生産サイクルは6〜8週間、センサーの生産サイクルは2〜3週間です。その他の製品については、お問い合わせください。
Q: 試験台の全体的なソリューションはどのように入手できますか？
A: メールアドレスを入力してください。当社の技術スタッフが詳細な計画についてお客様と連絡を取ります。
Q: 工場を見学できますか？
A: もちろん、いつでもご訪問をお待ちしております。
