商品の詳細:
|
| 資格: | CE、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0～15000rpm |
|---|---|---|---|
| 不変の力の範囲: | 15000-30000rpm | 保証: | 1年 |
| 最大作業速度: | 30000rpm | 定格トルク: | 210Nm |
| 定格電力: | 22kw | 測定範囲: | 0〜50Nm |
| 重さ: | 700kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 22kW 油圧ダイナモメータ試験台,油圧トランスミッションシステムダイナモメータ,保証付きエンジン試験ダイナモメータ |
||

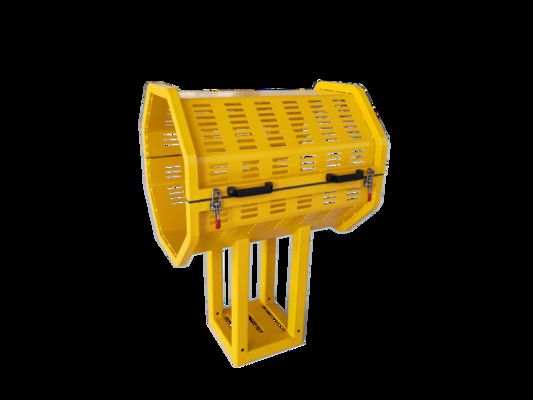

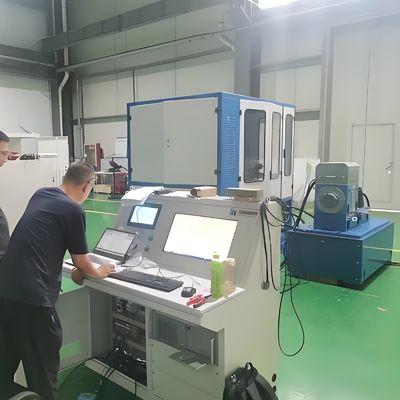

SSCH22-15000-30000 22kW油圧伝達システムダイナモメータ試験台
SSCH22-15000-30000 油圧伝達システムダイナモメータ試験台は、航空宇宙およびハイエンド油圧産業向けに特別に設計されています。 高速航空宇宙油圧ポンプ、22kW 高速電動ダイナモメータ、マルチモード負荷モジュール、インテリジェントな計測および制御システムを統合しています。 高圧 (35MPa)、高速 (30,000r/min)、可変負荷条件下での油圧コンポーネントの包括的な性能試験を可能にします。 このシステムは双方向エネルギー伝達 (電動ダイナモメータ電力回生効率 >85%) をサポートしており、リモートコントロールモジュールと組み合わせることで無人試験が可能になります。 油圧ポンプ、アクチュエータ、その他のコンポーネントの性能校正、耐久性検証、故障シミュレーションをカバーし、航空宇宙およびハイエンド産業用油圧産業の高度な試験ニーズに対応します。
1) 高速航空宇宙油圧ポンプ: 定格圧力 35MPa、流量 20L/min、航空宇宙グレードの油圧媒体に適合し、高圧安定性を備え、航空機の油圧システムのコア電源動作条件をシミュレートし、負荷モジュールに連続的な高圧油源を提供します。
2) 燃料タンクモジュール: 有効容量 70L、ブースト調整範囲 0-0.5MPa、負圧調整範囲 -0.1-0MPa で、油圧環境を正確に制御し、油のキャビテーションを回避し、高圧条件下での油の清浄度と安定性を確保できます。
3) 22kW 電動ダイナモメータ: コア電力試験ユニットで、0～30,000 rpm の無段階速度調整が可能で、150% の過負荷運転をサポートし、電磁負荷によってトルクを正確に制御し、同時に試験電力をグリッドに回生します。

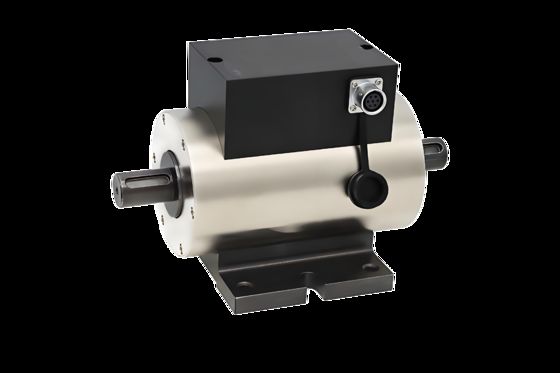

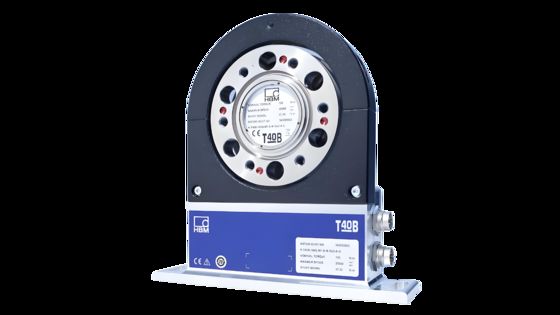

4) トルクおよび速度センサー: トルク範囲 50Nm、速度範囲 30,000r/min、精度レベル ≤0.1% FS、油圧ポンプ/モーターのトルクと速度データをリアルタイムで取得し、性能計算に非常に信頼性の高いデータソースを提供します。

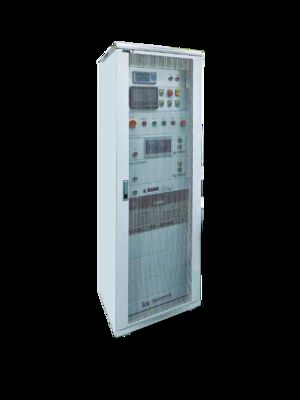

5) 可変周波数インバータシステム: 直接トルク制御 (DTC) を採用し、制御精度は ±0.01Hz です。 動作温度範囲は 0°C ～ 40°C、保護レベルは IP54 で、標高 1000m 未満で全負荷で動作し、騒音レベルは ≤80dB で、過酷な産業環境での安定した動作を保証します。
6) 負荷モジュール: 負荷には 2 つのタイプがあります: ① 流量負荷: スロットルバルブとリリーフバルブを介してオイル流量を調整し、油圧ポンプの流量-圧力特性をテストします。 ② リニア負荷: 油圧アクチュエータを使用して航空機の制御面負荷特性をシミュレートし、往復可変負荷下での油圧コンポーネントの応答性能を検証します。
7) 計測および制御モジュール: マルチチャネルデータ収集ユニット (サンプリング周波数 500Hz) を統合し、トルク、圧力、流量、温度など 120 以上のパラメータの同時取得をサポートし、性能曲線 (ポンプ効率マップなど) と試験レポートを自動的に生成します。
8) リモートコントロールモジュール: DSP+FPGA デュアルコアアーキテクチャを採用し、X86 アーキテクチャ CPU (主周波数 750MHz、メモリ 512MB、DOM ディスク 4GB) を搭載し、Win10 オペレーティングシステムをプリインストールし、LAN/クラウドによる試験プロセスとデータ表示のリモートコントロールをサポートし、無人試験を実現します。
| パラメータ | 技術指標 | パラメータ | 技術指標 |
| 定格出力 | 22kW | 定トルク速度範囲 | 0-15000rpm |
| 最大出力速度 | Nm | 定出力速度範囲 | 15000-30000rpm |
| 過負荷容量 | 150% (短時間持続時間 5 分) | 定格トルク | 14Nm |
| トルク測定範囲 | 0-50Nm (アダプティブセンサー) | エネルギー回生効率 | ≥85% (グリッドへ) |
| 速度測定精度 | ±0.01%FS | 冷却方法 | 強制空冷 + 独立放熱モジュール |
| 制御方法 | トルク/速度デュアルクローズドループ制御 | アダプター電源 | 380V±10% 三相 50Hz |
1) GB/T 3766-2021 油圧伝達システムとそのコンポーネントの一般規則と安全要件
2) GB/T 17487-2021 油圧ポンプ試験方法
3) GB/T 7936-2021 "油圧伝達油中の固形粒子汚染レベルのコード"
4) GJB 5203-2003 "航空油圧システムおよび付属品の一般仕様" (軍事/航空分野に適用)
1) ISO 4413:2010 "油圧流体動力 - システムとそのコンポーネントの一般規則と安全要件"
2) ISO 8426:2008
3) SAE ARP 1796A-2018
4) DIN 24313:2019 "油圧流体動力 - ポンプの試験方法" (ドイツの産業規格、ハイエンド油圧試験に適しています)
1) 高速、高精度試験能力: 電動ダイナモメータの最大速度は 30,000 r/min で、精度 ±0.1% FS のトルクセンサーが装備されています。 これにより、航空機油圧ポンプの過渡的な性能変動を高速で捕捉し、ハイエンド油圧コンポーネントの「高速、低エラー」試験要件を満たします。
2) 航空宇宙シナリオに深く適合: リニア負荷モジュールは、油圧アクチュエータを介して航空機の制御面負荷特性をシミュレートします。 35MPa 高圧航空宇宙油圧ポンプと組み合わせることで、航空宇宙油圧システムの実際の動作条件を再現し、航空宇宙油圧コンポーネントの開発に現実的な試験環境を提供します。
3) エネルギー回生と省エネ: 電動ダイナモメータは 85% 以上の電力再送を実現し、従来の抵抗負荷試験台と比較して年間エネルギー消費量を 40% 以上削減します。 特に、500 時間以上の油圧ポンプの長期耐久性試験に適しており、運用コストを大幅に削減します。
4) リモートインテリジェント制御: DSP+FPGA アーキテクチャのリモートコントロールモジュールは、Windows 10 システムの操作をサポートし、100km 以内でのリモート開始停止試験とデータ取得を可能にします。 自動レポート生成機能と組み合わせることで、試験効率が 30% 向上します。
5) 多機能負荷カバレッジ: 流量負荷 (スロットルバルブ/リリーフバルブ) とリニア負荷 (アクチュエータ) のデュアルモード設計により、試験台の機器を変更することなく、油圧ポンプの「静的性能校正」と「動的負荷応答」試験を同時に完了できます。
6) 高い信頼性と環境適応性: 可変周波数インバータシステムは IP54 保護レベルと -0.1-0.5MPa の燃料タンク圧力調整を備えており、実験室や航空部品工場など、複数のシナリオに適しており、低温 (0°C) および粉塵環境で安定して動作できます。
1) 航空宇宙油圧コンポーネントの研究Benおよび開発: 航空機油圧ポンプ、ラダーアクチュエータ、油圧バルブグループの高速および高圧性能を試験し、軍用および民間航空機の油圧システムの予備研究およびコンポーネント選択に適応します。
2) ハイエンド産業用油圧機器の品質検査: 高圧プランジャーポンプ (35MPa 射出成形機油圧ポンプなど) および高速油圧モーター (工作機械スピンドル油圧駆動ユニットなど) の工場性能検証および寿命評価の実施。
3) 油圧媒体性能試験: さまざまな種類の航空宇宙油圧オイル (MIL-PRF-83282 など) を使用して、高速および高圧下でのオイルの潤滑性と耐汚染性を試験し、油圧オイルの選択に関するデータサポートを提供します。
4) 科学研究における革新的な研究Ben科学研究Ben機関: 大学や研究機関は、この技術を「高速油圧伝達効率の最適化」や「航空宇宙油圧システムの故障シミュレーション」などのトピックの研究に使用し、カスタマイズされた試験プロセスの開発をサポートしています。
5) 軍用油圧コンポーネントの受け入れ: GJB 5203-2003 規格に準拠し、戦車や装甲車などの軍事装備における油圧伝達システムの受け入れ試験サービスを提供し、極端な動作条件下での信頼性を検証します。
| リスト | モデル | コア構成 (電動ダイナモメータ) | 最大試験速度 |
| 油圧ポンプ圧力への適合 | SSCH11-15000-35000 | 11kW、7Nm | 35000rpm |
| ≤30MPa | SSCH22-15000-3000022kW、14 | Nm | 30000rpm |
| ≤35MPa | SSCH37-15000-25000 | 37kW、24Nm | 15000rpm |
| ≤40MPa | SSCH55-15000-20000 | 55kW、35Nm | 10000rpm |
| ≤50MPa | SSCH80-6000-15000 | 80kW、127Nm | 15000rpm |
| ≤40MPa | SSCH110-6000-12000 | 110kW、175Nm | 12000rpm |
| ≤45MPa | SSCH160-6000-10000 | 160kW、255Nm | 10000rpm |
| ≤50MPa | SSCH220-6000-8000 | 220kW、350Nm | 8000rpm |
| ≤60MPa | SSCH315-3000-6000 | 315kW、501Nm | 6000rpm |
| ≤70MPa | 備考 | ||
: コアコンポーネント (ダイナモメータ、トルクフランジ) は 1 年間保証され、中国語と英語の両方で生涯バイリンガル技術サポートを提供します (応答時間 ≤ 4 時間)。 スペアパーツは 24 時間以内に国内に出荷され、7 日以内に国際的に配送されます。 また、1.5 日間の無料オペレーター研修 (中電力モーター試験に関する特別なチュートリアルを含む) を提供し、リモートデバッグ (コンピューター上、モジュールソリューション構成に関するガイダンスを含む) をサポートします。
9. FAQ
Q: 協力のための最小注文数量は？
A: 在庫製品については、1 個の小規模試用注文をサポートしています。
Q: 製品の詳細については、どのようにすればよいですか？
A: メールアドレスを入力してください。電子サンプルブックをお送りします。
Q: お支払い条件は何ですか？
A: 通常、40% T/T のデポジットで、出荷前に全額をお支払いください。
Q: 注文のリードタイムは？
A: ダイナモメータの製造サイクルは 6 ～ 8 週間、センサーの製造サイクルは 2 ～ 3 週間です。その他の製品については、お問い合わせください。
Q: 試験台の全体的なソリューションはどのように入手できますか？
A: メールアドレスを入力してください。当社の技術スタッフが詳細な計画についてお客様と連絡を取ります。
Q: あなたの工場を訪問できますか？
