商品の詳細:
|
| 認証: | CE、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0～4000rpm |
|---|---|---|---|
| 不変の力の範囲: | 4000〜15000回転/分 | 保証: | 1年 |
| 最大作業速度: | 15000RPM | 定格トルク: | 179Nm |
| 定格電力: | 75kw | 測定範囲: | 0～500Nm |
| 重さ: | 1200kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 75kWの新エネルギー車両試験台,高速ダイナモメーター powertrainシステム,保証付きの性能テストベンチ |
||

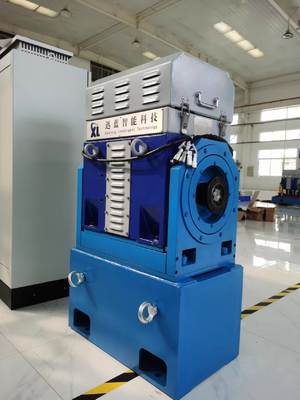

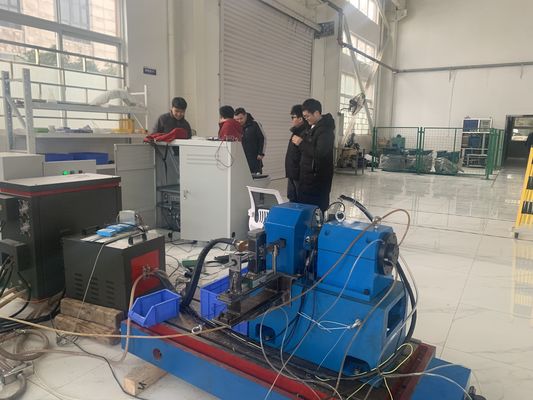

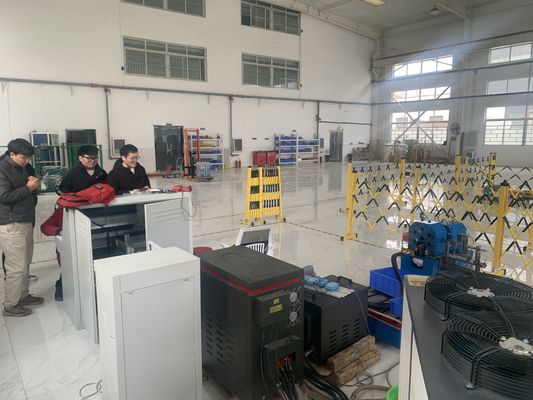

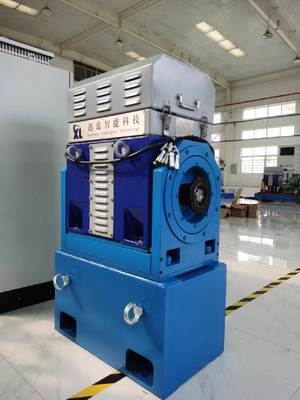

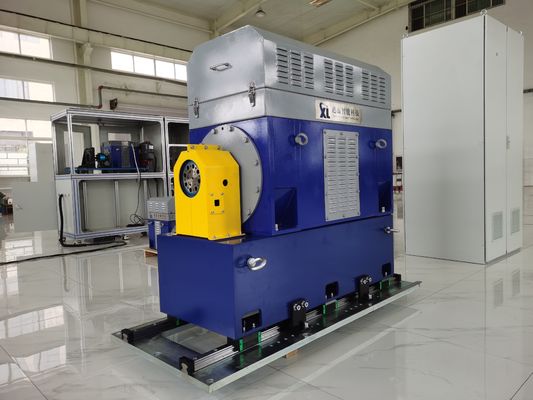

SSCH75-4000/15000 75kW 新しいエネルギー車両のパワートレインシステムの性能テストベンチ
1.SSCH75-4000/15000 75kW新しいエネルギー用車パワートレイン システム性能テストベンチ構成要素説明
The SSCH75-4000/15000 75kW New Energy Vehicle Powertrain System Performance Test Bench is a high-performance testing device specifically designed for testing drive motors and powertrain systems in commercial vehiclesこのベンチは,電動ダイナモメーター,トルクフレンズ,周波数変換システム,インテリジェントの測定と制御モジュールを統合した,モジュール式設計があります.性能の包括的な評価を可能にする駆動モーター,パワートレインシステム,バッテリーシステムの効率性と信頼性
| コンポーネント名 | 基本仕様 | ブランド |
| SSCH75-4000/15000 電動ダイナモメーター | 定位電源: 75kW,定位速度: 4000rpm,定位トルク: 179Nm,最大速度: 15000rpm,水冷却 | シーロン |
| トークフレンズ | HBMブランド,測定範囲 0-500Nm,精度 ±0.05%FS,許容速度 20000r/min | HBM |
| 変頻インバーターシステム | ABBブランド,入力電圧3相AC 380V±10%,過負荷,過電圧,過熱に対する複数の保護. | ABB |
| XLM-1000 測定制御システム | 産業用PC:IPC710;CPU:Intel Core I7;メモリ:32GB DDR4;ハードドライブ:1TB SSD;プリインストールXL M-1000測定制御システムソフトウェア (リアルタイムデータ取得,曲線分析をサポート),報告書作成). | シーロン |
| データ収集システム | 温度センサー (PT100),振動センサー,温度取得モジュール,アナログ入力モジュール,デジタル出力モジュールを含む. | アドバンテック ADAM-4017+ |
| パワーアナリスト | モデル:PW4001-05;測定精度:0.03%;ディスプレイ:7インチLCDタッチスクリーン;チャンネル:4チャンネル;電流トランスフォーマー:CTD500A,精度0.03% | シーロン |
| バッテリーシミュレーター | 定位電源150kW,電圧範囲12〜200V,電流500A | シーロン |
| 温度制御システム | 温度制御範囲:環境温度 - 110°C,流量: 50L/min | シーロン |
| 軸流扇風機 | 2.2kW,空気容量 4000m3/h | シーロン |
| 選択可能 - 結合 | 許容可能なトルク: 575Nm 許容可能な速度: 18000r/min | シーロン |
| オプション - モーター支架 | 標準ではない L 形モーターブラケット,壁厚さ > 50mm | シーロン |
| 選択可能 - 鋳鉄板 | 材料: HT300 (張力強度 ≥300MPa); 平らさ: ≤0.05mm/m; 表面荒さ: Ra≤1.6μm; 耐震器と鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| 選択可能 - ショックアブソーサー | 型:スプリングショックアブソーサ 定数負荷: 100~300kg/ユニット 減圧係数: 0.2-03適用される振動周波数: 5-10Hz; ショックアブソーバーと鋳鉄プレートは高速試験中に安定性を保証します. | シーロン |
わかった
2.SSCH75-4000/15000 E について電気D耐力計 技術的なPアラメーター
| パラメータ | 仕様 |
| モデル | SSCH75-4000/15000 |
| 定位電源 | 75kW |
| 定速 | 4000回転/分 |
| 定数トルク | 179Nm |
| 最大速度 | 15000回転/分 |
| 冷却方法 | 水冷却 |
| 慣性の瞬間 | 0.45 kg·m2 |
| 保護レベル | IP54 |
| 過負荷容量 | 定位電力の150% |
| トルック測定精度 | ±0.2%FS |
| 速度測定精度 | ±1rpm |
3.SSCH75-4000/15000 75kW新エネルギー車両のパワートレインシステム性能テストベンチ 主要 な 利点
1) について高精度測定:HBMトークフレンズの精度は ±0.05%FSに達し,シーロンパワーアナリストの測定精度は0.03%で,研究開発レベルの試験要件を満たしています.
(2) について全シナリオ改編: バッテリーシミュレータは12~200Vの電圧範囲をサポートし,商用車や他のアプリケーションの高出力パワートレインシステムと互換性があります.
(3) についてインテリジェント 測定 と 制御: XLM-1000測定制御システムは,リアルタイムデータ収集と曲線分析をサポートし,効率的かつ便利な操作を提供します.
4)安全で信頼性がある:ABBのインバーターシステムは複数の保護機能を有し,水冷却システムは長期間安定した装置の動作を保証します.
5)モジュール式構成: 基本部品とオプション部品は, powertrain システムの試験の異なる仕様に適応するために分離されています.
4.SSCH75-4000/15000 75kW N についてイーE について緊張するVエキセルパワー P失敗TはいB についてエンチ 適用するA について理由
1) 商用車両の駆動モーターとパワートレインシステムの性能試験
2) 高性能新エネルギー車両のパワートレインシステムの研究と検証
3) 第三者による認証試験と生産品質検査
4) 大学や研究機関に関連する研究プロジェクト
5.SSCH75-4000/15000 75kW新エネルギー車両のパワートレインシステム性能テストベンチ基準規格s
1) GB/T 18488.1-2024 "電気自動車のモーター駆動システム - 第1部分:技術要件"
2) GB/T 18488.2-2024 "電気自動車の駆動エンジンシステム - 第2部分:試験方法"
3) GB/T 29307-2012 "電気自動車用駆動エンジン制御装置"
4) QC/T 1088-2017 "電気自動車の駆動エンジンシステムの信頼性試験方法"
6.N についてイーE について緊張するVエキセルPオーバーレイン システムP失敗TはいB についてエンチ M についてオデール リスト
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCH22-4500/18000 | 22 | 47 | 4500 | 18000 | 0.2%FS |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 0.2%FS |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 0.2%FS |
| SSCH48-4500/18000 | 48 | 102 | 4500 | 18000 | 0.2%FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2%FS |
| SSCH75-4000/15000 | 75 | 179 | 4000 | 15000 | 0.2%FS |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 0.2%FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2%FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2%FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2%FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2%FS |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 0.2%FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2%FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2%FS |
| カスタマイズできる | |||||
8よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
