商品の詳細:
|
| 認証: | CE、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0-3000rpm |
|---|---|---|---|
| 不変の力の範囲: | 3000~8000回転/分 | 保証: | 1年 |
| 最大作業速度: | 8000rpm | 定格トルク: | 796Nm |
| 定格電力: | 250kw | 測定範囲: | 0-1000Nm |
| 重さ: | 1900kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 250kWのUAVエンジンダイナモメーター,ACダイナモメーター試験台,保証付きの電気ダイナモメーター |
||

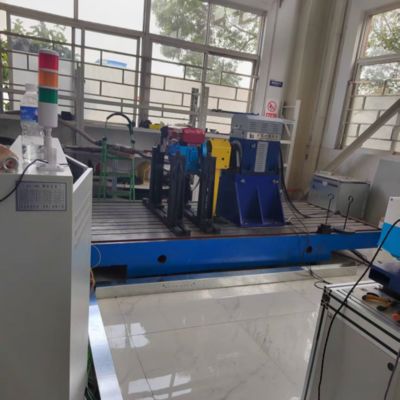

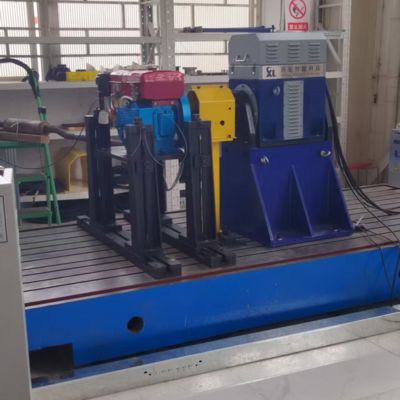

SSCG250-3000/8000 250kW UAV エンジン試験台
1. SSCG250-3000/8000 250kW UAV エンジンテストベンチ コンポーネント説明
SSCG250-3000/8000 250kW UAV エンジン試験台は,高性能UAV エンジンの研究と検証のために特別に設計された包括的な試験システムです.このシステムには 高精度な電動気力計が組み込まれています,モジュール式測定・制御システムと多チャンネルデータ収集ユニットにより,トルク,速度,電源,電源などの主要な性能パラメータの包括的な評価が可能になります.250kW級のターボシャフト/ターボプロップエンジンの燃料消費量.
| コンポーネント名 | 基本仕様 | ブランド |
| SSCG250-3000/8000 電動ダイナモメーター | 電力: 250kW,定速: 3000rpm,最大速: 8000rpm,定速: 796Nm,空気冷却 | シーロン |
| トークフレンズ | 0-1000Nm 精度:0.2%FS | HBM |
| 変頻インバーターシステム | ABBブランド,250kW,三相交流 380V±10%入力電圧,過負荷,過電圧,過熱に対する複数の保護. | ABB |
| XLE-1000 測定制御システム | 産業用PC:IPC710; CPU:Intel Core I7;メモリ:32GB DDR4;ハードドライブ:1TB SSD;XLE-1000測定制御システムソフトウェア (リアルタイムデータ取得,曲線分析,報告書作成). | シーロン |
| データ収集システム | 低温采集モジュール (6チャンネル),高温采集モジュール (8チャンネル),アナログ采集モジュール (8チャンネル),低温検知センサー (PT100)高温センサー,圧力センサー,大気圧センサー,温度と湿度センサー,データ収集ボックスなど | シーロン |
| サーボ・ガソリン・アクチュエーター |
性能: 動作力150N,ストローク120mm エレクトロニック・ガソリン・シミュレーション: 双チャンネル 0-2,5V/5V |
シーロン |
| 燃料消費量計 | 計測範囲:10〜50kg/h 精度:0.2%FS | シーロン |
| 遠心変速扇風機 | 試験対象装置の熱消耗のために使用する.電源:40kW | シーロン |
| 選択可能 - 結合 | 許容可能なトルク: 575Nm 許容可能な速度: 18000r/min | シーロン |
| オプション - モーター支架 | 標準ではない L 形モーターブラケット,壁厚さ > 50mm | シーロン |
| 選択可能 - 鋳鉄板 | 材料: HT300 (張力強度 ≥300MPa); 平らさ: ≤0.05mm/m; 表面荒さ: Ra≤1.6μm; 耐震器と鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| 選択可能 - ショックアブソーサー | 型:スプリングショックアブソーサ 定数負荷: 100~300kg/ユニット 減圧係数: 0.2-03適用される振動周波数: 5-10Hz; ショックアブソーバーと鋳鉄プレートは高速試験中に安定性を保証します. | シーロン |
2SSCG250-3000/8000 250kW 電動ダイナモメーター 技術パラメータ
| パラメータ | 仕様 |
| モデル | SSCG250-3000 /8000 |
| 定位電源 | 250kW |
| 定速 | 3000回転/分 |
| 定数トルク | 796Nm |
| 最大速度 | 8000回転/分 |
| 冷却方法 | 空気冷却 |
| 保護レベル | IP54 |
| 過負荷容量 | 定位電力の150% |
| トルック測定精度 | ±0.2%FS |
| 速度測定精度 | ±1rpm |
3. SSCG250-3000/8000 250kW UAV エンジンテストベンチ コアメリット
1) 高精度制御: トークフレンズと燃料消費メーターの両方が0.2%FSの精度を達成し,PIDアルゴリズムは速度変動制御を実現するために組み合わせられています (典型的な値 < ± 0.1%),試験データの信頼性を確保する.
2) エネルギー管理の4つの四面: 電気/発電機の二モード操作をサポートし,高エネルギーフィードバック効率を備えており,ドローンエンジンの完全条件テストニーズに適応します.
3) モジュール式スケーラビリティ: XLE-1000 測定制御システムは,多チャンネルデータ収集をサポートし,オプションのコンポーネントは,システムの柔軟性を向上させ,異なる試験シナリオに柔軟に適応できます.
4) 安全保護: 周波数変換システムは,過負荷,過電圧,過熱保護を統合し,高速 (8000rpm) の試験中に安定性を確保し,機器の故障リスクを軽減します.
5) 低振動設計: ショックアブソーバーは5〜10Hzの振動周波数に適応し,鋳鉄板と一緒に,試験の精度を保証し,試験結果に対する外部の干渉の影響を軽減する.
4. SSCG250-3000/8000 250kW UAV エンジンテストベンチ 適用分野
1) について無人航空機 (UAV) エンジン開発: 250kW級のターボシャフト/ターボプロペルエンジンの起動,加速,ブレーキの全プロセス試験,エンジン性能パラメータの検証.
(2) について航空推進装置の検証: 高温合金やチタン合金などの機械に難易な材料の耐久性試験をサポートし,極端な運用条件下でエンジンの信頼性を評価します.
(3) について新しいエネルギー発電の試行: ハイブリッドパワートレインシステムのエネルギーフィードバック効率の評価に適応し,エネルギー利用効率を最適化する.
4)産業用モーターの校正: 高精度なモータートルク・速度特性校正に使用され,モーター制御の精度を向上させる.
5SSCG250-3000 /8000 250kW UAV エンジン試験ベンチ基準規格
電気安全基準:IEC 60034-30-1のエネルギー効率要件を満たし,380V±10%で装置の安定した動作を保証する.
データ収集基準: センサー (PT100温度センサーなど) の正確性とデータ収集の一貫性を確保するために,ISO 10012測定管理システムを遵守する.
環境適応性基準: 機器が -10°Cから40°Cの環境で正常な動作を保証するために,GB/T 2423シリーズにおける環境試験要件を満たす.
6. UAV エンジン 電動ダイナモメーター テストベンチ モデル リスト
| モデル | パワー (kW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0.2%FS |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0.2%FS |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0.2%FS |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0.2%FS |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0.2%FS |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0.2%FS |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0.2%FS |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0.2%FS |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0.2%FS |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0.2%FS |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0.2%FS |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0.2%FS |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0.2%FS |
| パワー スピード 範囲a は取得モジュールの数はカスタマイズできます必要なように | |||||
8よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
