商品の詳細:
|
| 認証: | CE、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0-3000rpm |
|---|---|---|---|
| 不変の力の範囲: | 3000-10000RPM | 保証: | 1年 |
| 最大作業速度: | 10000rpm | 定格トルク: | 420nm |
| 定格電力: | 132kw | 測定範囲: | 0-1000Nm |
| 重さ: | 1600kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 132kWのUAVエンジンダイナモメーター,ACダイナモメーター試験台,保証付きの電気ダイナモメーター |
||

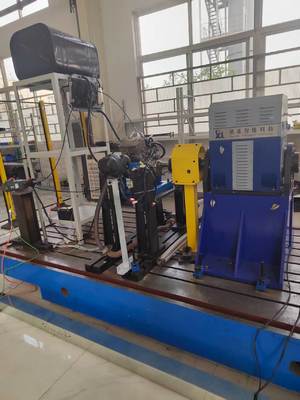

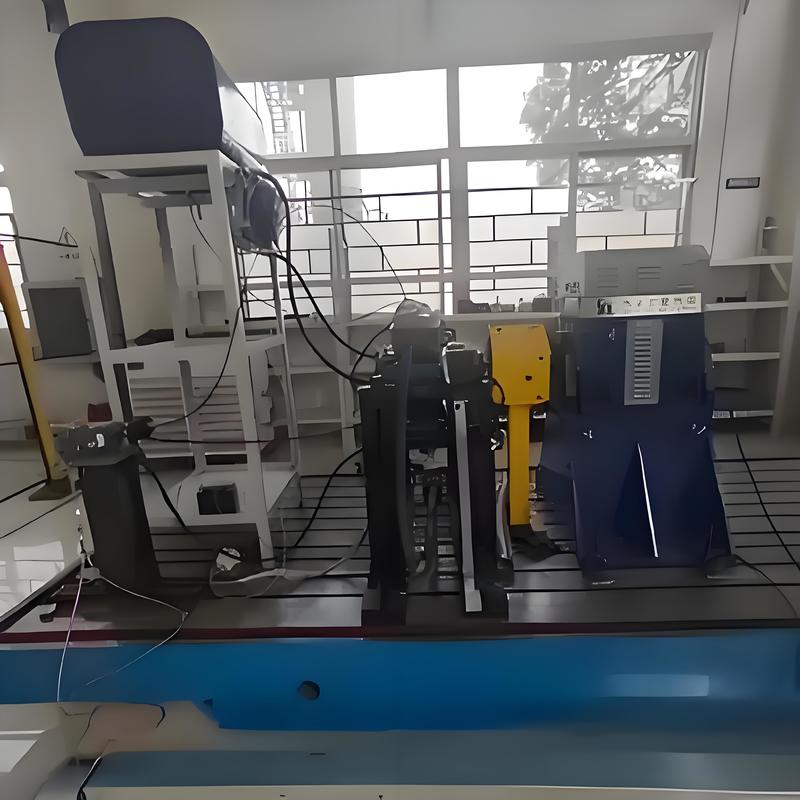

SSCG132-3000/10000 132kW UAV エンジン 電動ダイナモメーター テストベンチ
SSCG132-3000/10000 132kW UAV エンジン電動動気圧計試験台は,高性能UAV エンジンの研究と検証のために特別に設計された包括的な試験システムです.このシステムには 高精度な電動気力計が組み込まれています,モジュール式測定・制御システムと多チャンネルデータ収集ユニットにより,トルク,速度,電源,電源などの主要な性能パラメータの包括的な評価が可能になります.132kW級のターボシャフト/ターボプロップエンジンの燃料消費量.
| コンポーネント名 | 基本仕様 | B についてランド |
| SSCG132-3000/10000 電動ダイナモメーター | 電力132kW 定速3000rpm 最大速10000rpm 定番トルク420Nm 空気冷却設計 | シーロン |
| トークフレンズ | 測定範囲 0〜500Nm 精度 0.2% FS | HBM |
| 変頻インバーターシステム | 超負荷,超電圧,過熱に対する複数の保護 | ABB |
| XLE-1000 測定制御システム | 産業用PC:IPC710;CPU:Intel Core i7;メモリ:32GB DDR4;ハードドライブ:1TB SSD;プリインストールXLE-1000ソフトウェア | シーロン |
| データ収集システム | 6チャネル低温モジュール,8チャネル高温モジュール,8チャネルアナログモジュール,PT100,圧力,温度および湿度センサーを統合しています. | シーロン |
| サーボ・ガソリン・アクチュエーター | 150Nのアクティベーションフォース,120mmのストローク 電子ガスロープシミュレーション:ダブルチャネル 0-2.5V/5V | シーロン |
| 燃料消費量計 | 測定範囲 10-50Kg/h 精度 0.2%FS | シーロン |
| 遠心変速扇風機 | 試験装置の熱消耗のために使用される 30kW の電源 | シーロン |
| 選択可能 - 結合 | 許容可能なトルク: 500Nm 許容可能な速度: 18000r/min | シーロン |
| オプション - モーター支架 | 非標準品 L型 壁厚さ > 50mm | シーロン |
| 選択可能 - 鋳鉄板 | 材料: HT300;平らさ: ≤0.05mm/m;表面荒さ: Ra≤1.6μm;衝撃吸収器と鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| 選択可能 - ショックアブソーサー | スプリング型,名乗負荷100~300kg,ダムピング係数0.2-0.35〜10Hzの振動周波数に適しています. ショックアブソーバーと鋳鉄板は高速試験中に安定性を保証します. | シーロン |
| パラメータ | 仕様 |
| モデル | SSCG132-3000/10000 |
| 定位電源 | 132kW |
| 定速 | 3000回転/分 |
| 定数トルク | 420Nm |
| 最大速度 | 10000回転/分 |
| 冷却方法 | 空冷 |
| 保護レベル | IP54 |
| 過負荷容量 | 定位電力の150% |
| トルック測定精度 | ±0.2%FS |
| 速度測定精度 | ±1rpm |
3. SSCG132-3000/10000 132kW UAV エンジン 電動ダイナモメーター コアメリット
高精度制御: トークフレンズと燃料消費メーターの精度は0.2%FSで,PIDアルゴリズムと組み合わせると,速度変動制御が達成される (典型的な値 < ± 0.1%).
エネルギー管理の4つの四面: 電気/発電機の二モード操作をサポートし,高エネルギーフィードバック効率を備えており,ドローンエンジンの完全条件テストニーズに適応します.
モジュール式スケーラビリティ: XLE-1000 測定制御システムは,多チャンネルデータ収集をサポートし,オプションのコンポーネントは,異なる試験シナリオに柔軟に適応できます.
安全保護: 周波数コンバータシステムは,高速テスト中に安定性を確保するために,過負荷,過電圧,過熱保護を統合しています.
低振動設計: ショックアブソーバーは5〜10Hzの振動周波数に適応し,鋳鉄プレートは試験の精度を保証します.
4SSCG132-3000/10000 132kW UAV エンジン 電動ダイナモメーター 応用分野
無人航空機 (UAV) エンジン開発: 132kW級のターボシャフト/ターボプロップエンジンに適用される全プロセス試験.
航空宇宙推進の検証: 高温合金やチタン合金などの加工に難しい材料の耐久性試験をサポートします.
新しいエネルギー発電の試行: ハイブリッドパワートレインシステムのエネルギーフィードバック効率評価
産業用モーターの校正: 高精度のモータートルク・速度特性校正に使用される.
5. SSCG132-3000/10000 132kW UAV エンジン 電動ダイナモメーター基準規格
電気安全基準: IEC60034-30-1のエネルギー効率基準を満たしている.
データ取得基準: ISO 10012 測定管理システムに従って
環境適応性基準: GB/T 2423 シリーズの環境試験要件を満たす.
| モデル | パワー (kW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0.2%FS |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0.2%FS |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0.2%FS |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0.2%FS |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0.2%FS |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0.2%FS |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0.2%FS |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0.2%FS |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0.2%FS |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0.2%FS |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0.2%FS |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0.2%FS |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0.2%FS |
| パワー スピード 範囲a は取得モジュールの数はカスタマイズできますa はs 必要 | |||||
7配達と販売後サービス
販売後サービス:コアコンポーネント (ダイナモメーター,トルクフレンズ) の1年間の保証,終身バイリンガル (中国語と英語) 技術サポート (応答時間 ≤4時間)部品は国内で24時間以内に発送され,国際的には7日以内に配達されます.・ 1.5 日間の無料運用訓練が提供され,リモートデバッグがサポートされます (モジュール式ソリューション構成ガイドを含むコンピュータベースの).
8よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
