商品の詳細:
|
| 認証: | CE、CMC、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0～1500rpm |
|---|---|---|---|
| 不変の力の範囲: | 1500～3800rpm | 保証: | 1年 |
| 最大作業速度: | 3800rpm | 定格トルク: | 2238Nm |
| 定格電力: | 355kW | 測定範囲: | 0-2500Nm |
| 重さ: | 1700kg | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 355kW ディーゼルエンジンダイナモメータ,電動ダイナモメーター試験台,保証付きエンジン試験システム |
||

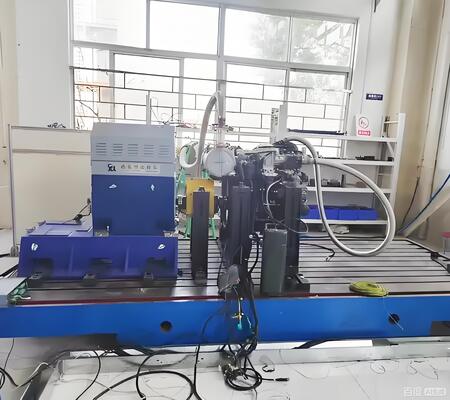

SSCD355-1500-3800 355kW ディーゼルエンジン 電動ダイナモメーター テストベンチシステム
1.SSCD355 - 治療法について1500-3800 355kW ディーゼルエンジン電気ダイナモメーター試験台システム 記述
The 355kW diesel engine electric dynamometer test bench system uses a high-power AC electric dynamometer as the core testing unit and is equipped with an imported four-quadrant active variable frequency inverter system as the control core試験中に発生した電気エネルギーは,効率的なエネルギー回収を達成するために,直接グリッドに戻ることができます.改良されたXLE-3000測定制御システムを採用国内規制や顧客による仕様により要求される様々なテストサイクルを自動的に完了できる.臨時燃料消費メーターなどの様々な外部補助機器と互換性があります高精度のデータ収集システムを通じて,エンジンの動作パラメータを包括的に収集し,リアルタイム記録を実現します.,標準化されたテストレポートを自動的に生成します.
| ポイント | 記述 | B についてランド |
| 電動ダイナモメーター | 定位電力は355kW 最大速度は3800rpm | シーロン |
| トークフレンズ | トーク測定精度 ±0.2% FS | HBM |
| 変頻インバーターシステム | 定位電源 ≥ 400kVA,出力周波数 0-100Hz,制御応答時間 ≤ 1ms | ABB |
| XLE-1測定・制御システムと制御ソフトウェア | サンプリング周波数 ≥1000Hz, test loop のカスタム編集をサポートし,複数のプロトコルインターフェースと互換性がある. | シーロン |
| データ収集システム | 温度測定範囲: -40°C~1200°C 圧力測定範囲: 0~20MPa データ取得精度: ±0.1% FS | HBM |
| 冷却液の温度制御装置 | 温度制御範囲: 5°Cから100°C 温度制御精度: ±0.5°C 最大流量: 80L/min | シーロン |
| 臨時燃料消費量計システム | 測定範囲:0.1~100L/h 測定精度:FS ±0.2% 応答時間: ≤5ms | シーロン |
| 不透明な煙計 | 測定範囲: 0~100%の不透明度;解像度: 0.1%;応答時間: ≤100ms | AVL 439 |
| 電子ガソリン | 出力電圧範囲 0-5V/0-2.5V/0-10Vから調整可能,出力精度 ±0.1% FS | シーロン |
| ポンストン漏れ計 | 測定範囲: 0~500 L/min 測定精度: ±1% FS | シーロン |
| インタークーリングの恒温制御装置 | 温度制御範囲: 10°Cから80°C 温度制御精度: ±0.5°C 最大冷却電力: 60kW | シーロン |
| 排出量分析システム | 測定精度 ±1% FS,応答時間 ≤200ms | AVL SESAM i60 |
2.SSCD355-1500-3800355kWDイェーゼルE についてニンギンE について電気D耐力計 技術的なPアラメーター
| パラメータ | 技術指標 |
| ダイナモメーター製造者 | シーロン |
| 定位電源 | 355kW |
| 定数トルク | 2238Nm |
| 定速 | 1500回転/分 |
| 最大速度 | 3800回転分 |
| 常時トルクの回転範囲 | 500〜1500回転/分 |
| 常動電力の回転幅 | 1500~3800回転/分 |
| トークセンサモデル | T120B |
| トークセンサの製造者 | HBM |
| トークセンサ範囲 (Nm) | 0-2500Nm |
| 精度レベル | 0.2%FS |
| 速度測定精度 | ±1rpm |
| システム応答時間 | ≤5ms |
| 連続運転時間 | ≥24時間 (フルロード) |
| 冷却方法 | 強制冷却水 + 空気冷却複合冷却 |
| 保護レベル | IP54 |
| 隔熱クラス | Fレベル |
1) についてGB17691-2018:重用ディーゼル車両からの汚染物質の排出量制限と測定方法 (国家義務規格)特別に高性能ディーゼルエンジンの排出量試験要件をカバーする.
(2) についてGB/T 18297-2024: 高性能自動車およびエンジニアリング機器用ディーゼルエンジンに適用される自動車エンジン性能試験方法 (国家推奨規格)
(3) についてGB/T 17692-2024: 355kW級エンジンの純功率の正確な試験要件を満たす自動車エンジンおよび駆動モーターの純功率の試験方法 (国家推奨規格)
4)GB/T 20891-2014: 道路以外の移動機械で使用されるディーゼルエンジンからの排気汚染物質の排出制限値と測定方法建設機械における高性能エンジンの試験に適用される船舶などです
1) について超高精度試験:0.03% FS の高精度トルクセンサーと1000Hz の高速データ取得システムで装備されている.低速高速モーターの高トルクと高速高速モーターの高功率特性を正確に記録します試験データには強力な追跡可能性があります.
(2) について幅広い操作条件に適応可能:500~3800rpmの広い速度範囲でテストをサポートし,一定のトルクと一定の電源範囲の間をシームレスに接続します.突然の負荷変化や継続的に変化する運用条件などの複雑なシナリオをシミュレートできます, 大容量および高功率ディーゼルエンジンの性能,信頼性,排出量,および他の次元を総合的に試験するのに適しています.
(3) についてエネルギー効率が高く4段階LCフィルター+IGBTモジュール式平行電流共有エネルギーフィードバック設計を採用し,フィードバック効率は99.1%です.伝統的なレジスタンス・ロード・ダイナモメーターと比較して,エネルギー消費を35%以上削減する緑のテストのコンセプトに沿って 年間45万元以上の電力コストを節約できます
4)システムは安定して信頼性がありますABBの重用周波数変換システム,HBMの高精度センサー,Xunlanのカスタマイズされた測定制御ソフトウェアを統合し,複数の故障診断機能があります.超負荷保護と温度監視機能24時間連続で高負荷で動作し,故障間の平均時間 (MTBF) は8,000時間を超えます.
5)全次元互換性:GB17691 と GB/T 18297 のような複数の国家および業界標準に適合し,商用車,建設機械,船舶,発電機セット及び他のフィールド. 電力性能,排出特性,燃料省エネ,信頼性などの様々なテスト要件をサポートし,複数のブランドのエンジンインターフェースと互換性があります.
6)効率的で便利な操作:XLE-1000 テスト・制御ソフトウェアは,視覚操作インターフェース,カスタムテストプロセス編集,自動レポート生成,Excel/PDF形式のデータ輸出をサポートします.リモートモニタリングとデータ転送もサポートします試験の効率性を向上させる.
1) について重型商用車両の研究開発:重荷トラックやトラクターで使用される355kW級ディーゼルエンジンの場合, 性能最適化,燃料効率テスト,排出量準拠の検証 (中国VI/BユーロVI),エンジンと車両のマッチングのための正確なデータサポートを提供する.
(2) についてエンジニアリング機械の検証:重荷,急激な負荷変化,継続的な動作を含む,掘削機,クレーン,ロード機などのエンジニアリング機械の厳しい労働条件をシミュレートします.エンジンの信頼性をテストする極端な環境下での電力出力の安定性,燃料消費
(3) について海上での電源試験:中型および大型船舶の主要推進エンジンに適応し,変動負荷,恒定速度航行,航行中の加速と減速などの運用条件をシミュレートします.推進効率などの重要なデータも提供しています船舶の電力システムの最適化を支援する.
4)高功率発電機セットの評価:電圧安定性,周波数安定性,連続電源能力のテスト負荷開始などのシナリオでセットされた発電機で使用される355kWのディーゼルエンジンの緊急応答速度発電機セットの信頼性の高い動作を確保するために,全負荷で動作し,負荷切換.
5)産業用電源機器の試験鉱山機械,油田機器,大型圧縮機などの工業用電力機器のディーゼルエンジンに適用し,工場試験,保守再検査,設備の安全運用を保証するための性能向上検証.
6)エンジンの再製造能力:改造された355kWディーゼルエンジンは 性能,排出量,信頼性など あらゆる次元でテストされます再製造製品の品質評価のための客観的で正確な試験基盤を提供し,再製造業界を標準化するために.
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | トルク測定精度 |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.2%FS |
| SSCD355-1500/3800 | 355 | 2238 | 1500 | 3800 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 00.2% FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 00.2% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 00.2% FS |
8よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
