商品の詳細:
|
| 認証: | CMC、CE、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0-3000rpm |
|---|---|---|---|
| 不変の力の範囲: | 3000-10000RPM | 保証: | 1年 |
| 最大作業速度: | 10000rpm | 定格トルク: | 420nm |
| 定格電力: | 132kW | 測定範囲: | 0-1000Nm |
| 重さ: | 1000KG | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 132kWのUAVエンジンダイナモメーター,ACダイナモメーター試験台,10000 RPM エンジン試験システム |
||

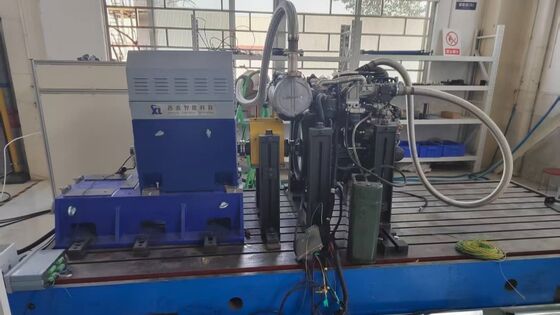

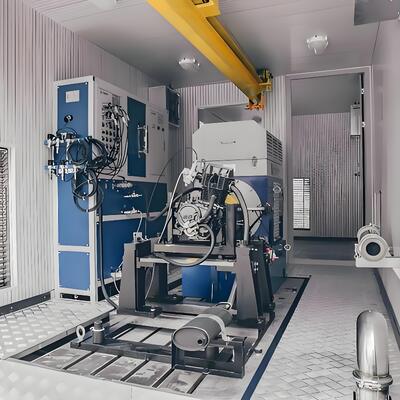

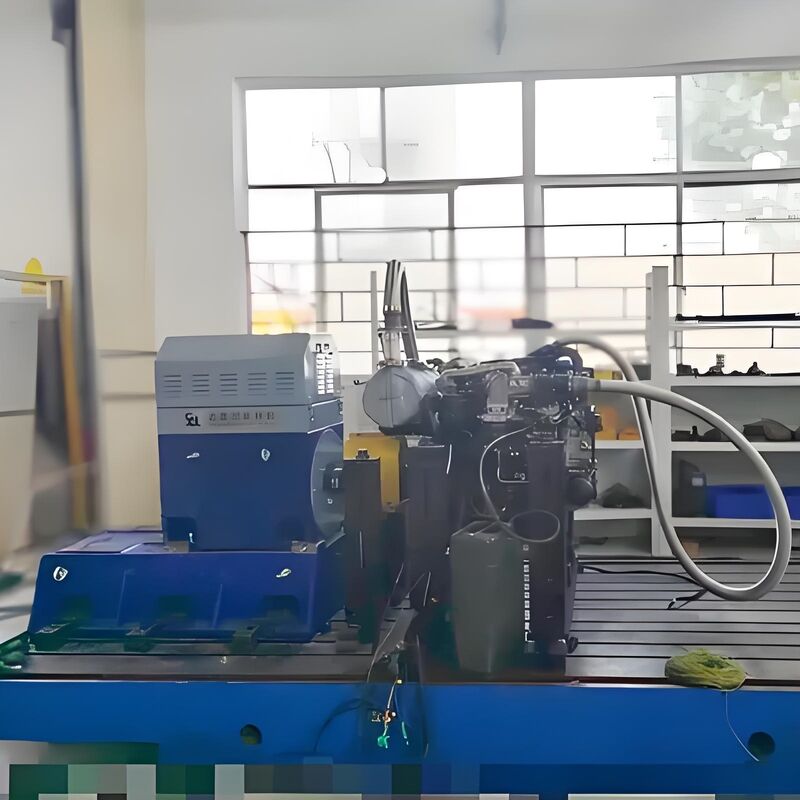

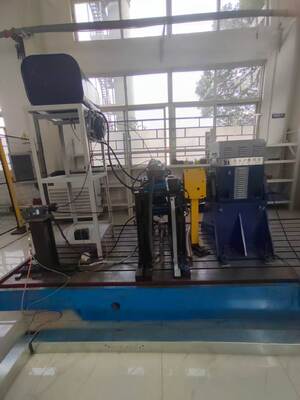

SSCG132-3000/10000 132kW UAV エンジン試験ダイナモメーターベンチシステム
1. SSCG132-3000/10000 132kW UAV エンジンテストダイナモメーターベンチ システム構成説明
SSCG132-3000/10000 132kW UAVエンジン試験台は,中高功率UAVエンジンの研究と検証のために特別に設計された包括的な試験システムです.このシステムには 高精度な電動気力計が組み込まれています,モジュール式測定・制御システムと多チャンネルデータ収集ユニットにより,トルク,速度,電源,電源などの主要な性能パラメータの包括的な評価が可能になります.132kW級のターボシャフト/ターボプロップエンジンの燃料消費量.
| コンポーネント名 | 基本仕様 | ブランド |
| SSCG132-3000/10000 電動ダイナモメーター | 電力: 132kW,定速: 3000rpm,最大速度: 10000rpm,定速: 420Nm,常動電源速度範囲: 3000〜10000rpm,常動電源速度範囲: 0〜3000rpm,空気冷却. | シーロン |
| トークフレンズ | 0-800Nm 精度:0.2% FS | HBM |
| 変頻インバーターシステム | ABBブランド,132kW,三相交流 380V±10%入力電圧,過負荷,過電圧,過熱に対する複数の保護. | ABB |
| XLE-1000 測定制御システム | 産業用PC:IPC710;CPU:Intel Core I7;メモリ:32GB DDR4;ハードドライブ:1TB SSD;プリインストールXLE-1000測定制御システムソフトウェア (リアルタイムデータ取得,曲線分析,報告書作成) | シーロン |
| データ収集システム | 低温検知モジュール (6チャンネル),高温検知モジュール (8チャンネル),アナログ検知モジュール (8チャンネル),低温検知センサー (PT100) を含む.,高温センサー,圧力センサー,大気圧センサー,温度と湿度センサー,データ収集ボックスなど | シーロン |
| サーボ・ガソリン・アクチュエーター | 性能: 150N の動作力, 120mm のストローク; 電子ガソリンシミュレーション: 2 つのチャネル 0-2.5V/5V | シーロン |
| 燃料消費量計 | 計量範囲: 8-40Kg/h 精度: 0.2% FS | シーロン |
| 遠心変速扇風機 | 試験対象装置の熱消耗のために使用する.電力は32kW | シーロン |
| 選択可能 - 結合 | 許容可能なトルク: 480 Nm 許容可能な速度: 18000 r/min | シーロン |
| オプション - モーター支架 | 標準ではない L 形モーターブラケット,壁厚さ > 50mm | シーロン |
| 選択可能 - 鋳鉄板 | 材料: HT300 (耐張強度 ≥300MPa);平らさ: ≤0.05mm/m;表面荒さ: Ra≤1.6μm;衝撃吸収器と鋳鉄板は高速試験中に安定性を保証する. | シーロン |
| 選択可能 - ショックアブソーサー | 型:スプリング・ショック・アブソーサー 定数負荷:120〜250kg/ユニット 減圧係数:0.2〜0.03適用される振動周波数:6-12Hz ショックアブソーバーと鋳鉄プレートは高速テスト中に安定性を保証します | シーロン |
| パラメータ | 仕様 |
| モデル | SSCG132-3000/10000 |
| 定位電源 | 132kW |
| 定速 | 3000回転/分 |
| 定数トルク | 420Nm |
| 最大速度 | 10000回転/分 |
| 常動電力の回転幅 | 3000〜10000回転/分 |
| 常時トルクの回転範囲 | 0~3000rpm |
| 冷却方法 | 空気冷却 |
| 保護レベル | IP54 |
| 過負荷容量 | 定位電力の150% |
| トルック測定精度 | ±0.2%FS |
| 速度測定精度 | ±1rpm |
1) すべての操作条件下での高精度制御:トークフレンズと燃料消費メーターの両方が 0.2% FS の高精度標準に達します.広い速度範囲 (0-10000rpm) で速度変動制御を実現する (典型的な値 <±0.1%) と,一定のトルク (0~3000rpm) と一定の出力 (3000~10000rpm) のモードのシームレスな切り替えにより,異なる試験条件下でデータの信頼性と一貫性を確保する.エンジンの性能評価の正確な基盤を提供.
2) エネルギー管理の4つの四面:電気/発電機の二モード操作をサポートし,132kWクラスのUAVエンジンのスタート・ストップ,クルーズ,スプリントなどのフルコンディションテストニーズのためにエネルギーフィードバックメカニズムを最適化します.エネルギー回収効率が高い試験過程でエネルギー消費コストを大幅に削減し,グリーンテストの概念に適合します.
3) モジュール型で柔軟な拡張:XLE-1000 測定制御システムは,強力な多チャンネルデータ取得互換性を持っています.異なるモデルと132kWエンジンのタイプの試験要件に従って柔軟に組み合わせることができます.異なる試験シナリオに適応し,システムの再利用可能性と応用範囲を大幅に改善します.
4) 高速安全保護:変速周波数インバーターシステムは,過負荷,過電圧,過熱に対する複数の保護メカニズムを統合しています.高速運転シナリオの10の装置の構造安定設計を強化します.高速運転による機械的衝撃に効果的に抵抗し,機器の故障リスクを軽減し,試験プロセスが安全で制御可能であることを保証します.
5) 低干渉と安定した設計:6~12Hzの振動周波数に精密に調整されています. HT300高強度鋳鉄板の高硬さと低振動特性と組み合わせると,二重減圧保護を構成する.高速運転中に外部の干渉と機器の振動を大幅に軽減し,幅広い速度範囲で試験精度に影響されないようにします.
1) 無人航空機 (UAV) エンジン開発:132kWのターボシャフト/ターボプロップエンジンの始動,加速,クルーズ,ブレーキの全プロセスの性能試験常時トルク (0~3000rpm) と常時電源 (3000~10000rpm) の範囲で,基本性能パラメータを正確に検証する.エンジン構造の最適化とパワーチューニングのための重要なデータサポートを提供します.
2) 中型および大型航空エンジンの検証:中型・大型貨物ドローン,軽型ヘリコプター等のための電源システムの耐久性・信頼性試験に適した高空や高温など 極端な作業環境をシミュレートできます連続運転で,10,000rpm高速でエンジンの安定性を評価する.高温合金やチタン合金などの主要な材料の互換性性能を評価する.
3) 中級新エネルギー電力の試験:中級ハイブリッドドローンのエネルギーフィードバック効率の評価と最適化を支持する.132kW級の電源システムの エネルギー配給論理をテストし検証し ドローンの耐久性とエネルギー利用効率を向上させる.
4) 工業用高精度モーター校正:幅広い速度範囲 (0-10000rpm) を要求する中高功率モーターのモントル速度特性の校正に使用される.航空宇宙エンジンや高級産業用駆動モーターなどの高精度制御シナリオの校正ニーズを満たす動作の精度と安定性を向上させる.
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | 常時トルク範囲 (rpm) | 常動電力の範囲 (rpm) | トーク測定精度 (%FS) |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000〜8000 | 0.05/0.1/02 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000〜8000 | 0.05/0.1/02 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000〜7500 | 0.05/0.1/02 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000〜7500 | 0.05/0.1/02 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000〜7500 | 0.05/0.1/02 |
パーソナライズされたサービスをサポートします: 速度範囲,トルク範囲,テストソフトウェア機能,および特別な環境適応ソリューションは,要件に応じてカスタマイズできます.
7. 配達と販売後サポート
配達サービス
1) 標準モデル:90日以内に出荷 (到着時に迅速な設置を確保するため,配送前の予備試験を含む)
2) パーソナライズされたモデル:90-120日間で配達,ヨーロッパ,アメリカ,東南アジアを含む世界の主要地域への国際物流と配送をカバー,中東 (海上/陸上輸送の選択肢が利用可能)安全な包装と防湿・防腐処理を含む.
3) サポートサービス: 私たちは完全なCEとISO認証文書と原産地証明書を提供しています.そして,専用の物流専門家は,手続きを通じて,関税清算を支援し,大規模機器を安全かつ間に合う間に現場に届けることを保証します..
販売後サポート
1) 保証 c省略: 主要部品 (ダイナモメーター,トルクフレンズ) の1年間の保証,終身メンテナンス;保証期間中,人間の誤りによる損傷を除いて,無料の故障排除および修理サービス.
2) 技術支援:24/7バイリンガル (英語と中国語) 対応時間 ≤4時間
3) 設置,運用,訓練サービス: ユーザは現場での基本設置を担当します.シーロングは2人の専門技術者を派遣し,現場での指導 (機器の配置と校正を含む) を提供します.パイプライン/ライン接続の仕様)■ 設備の稼働は完全に当社によって処理されます (電源の試行,パラメータの校正,システム接続の試験を含む)3日間の無料の専門操作訓練が提供されます (機器の操作をカバーする)操作者が大規模機器の使用に精通していることを確認するために.
4) 遠隔サービス: コンピュータ,システムアップグレード,モジュール化ソリューション構成ガイドによるリモートデバッグをサポートし,使用中に技術的な問題を迅速に解決し,ダウンタイム損失を最小限に抑えます.
8よくある質問
Q:我々の協力のための最低注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送ります.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
9私たちの証明書
