商品の詳細:
|
| 認証: | CMC、CE、ISO 9001、ISO 45001、ISO 14001 | 常時トルク範囲: | 0～3000rpm |
|---|---|---|---|
| 不変の力の範囲: | 3000-10000RPM | 保証: | 1年 |
| 最大作業速度: | 10000RPM | 定格トルク: | 191Nm |
| 定格電力: | 60KW | 測定範囲: | 0～500Nm |
| 重さ: | 1500KG | 定格電圧: | 380V |
| タイプ: | 電動ダイナモメーター | ||
| ハイライト: | 60kW UAVエンジンダイナモメーター,ヘビーデューティエンジン試験台,保証付きUAVダイナモメーター |
||

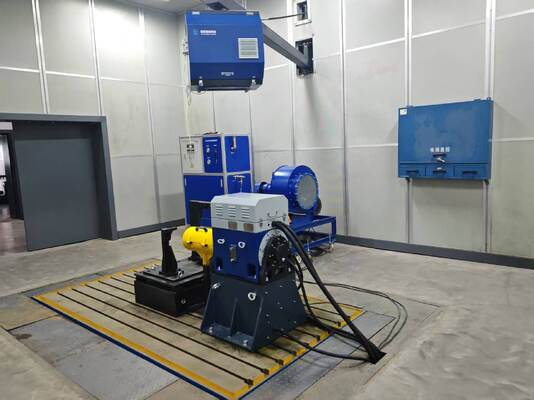

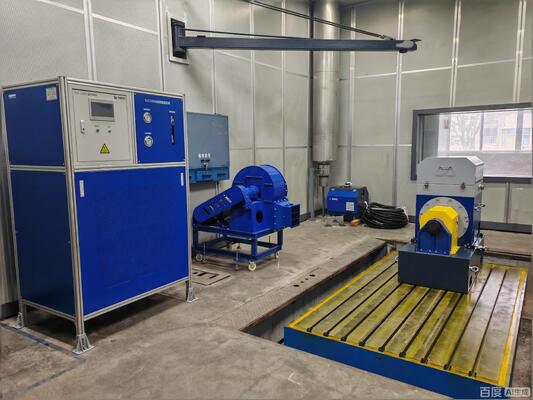

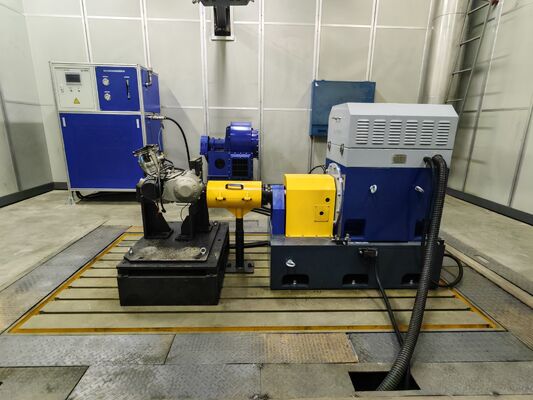

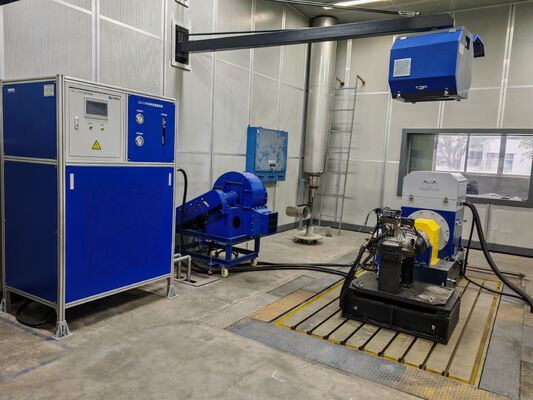

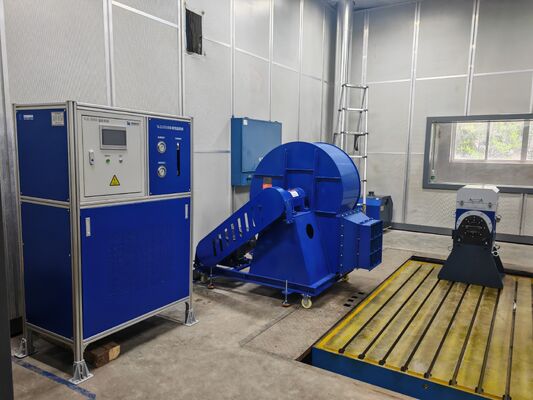

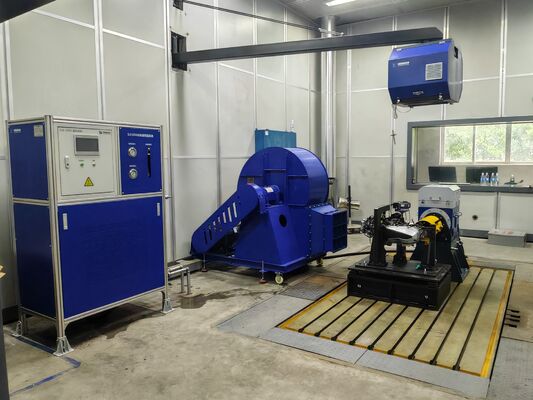

SSCG60-3000/10000 60kW 中型・重型無人機 (UAV) エンジン試験ダイナモメーターベンチシステム
1. SSCG60-3000/10000 60kW 中型・重型無人機 (UAV) エンジンテストダイナモメーターベンチシステムコンポーネント
SSCG60-3000/10000 60kW無人航空機エンジンテストダイナモメーターベンチシステムは,中型および重型物流,検査,森林火災防止のための無人機システムにはより強いパワーとトルク負荷能力があり,60kWクラスのピストンの性能試験,耐久性評価,制御戦略の検証を安定的に完了することができます.ターボシャフト/ターボプロップエンジン.
| コンポーネント名 | 基本仕様パラメータ | ブランド |
| SSCG60-3000/10000 電動ダイナモメーター | 電力60kW,定速3000rpm,最大速度10000rpm,定番トルク191Nm,常時トルク範囲0~3000rpm,常時パワー範囲3000~10000rpm,空気冷却 | シーロン |
| トークフレンズ | 0〜400nm 精度:0.05% FS | HBM |
| 変頻インバーターシステム | ABB ACS880シリーズ,60kW,直接トルク制御技術,入力電圧3相AC 380V±10%,過負荷,過電圧,過熱に対する複数の保護 | ABB |
| XLE-2000 測定制御システム | 産業用制御コンピュータ: IPC710; CPU: Intel Core I7; メモリ:32G DDR4; ハードドライブ:1T SSD; XLE-1000測定制御システムソフトウェア (リアルタイムデータ取得をサポート)曲線分析報告書作成) | シーロン |
| データ収集システム | 低温采集モジュール (6チャンネル),高温采集モジュール (8チャンネル),アナログ采集モジュール (8チャンネル),低温采集センサー (PT100),高温センサー圧力センサー,大気圧センサー,温度と湿度センサー,データ取得ボックス,など | シーロン |
| サーボ・ガソリン・アクチュエーター | 性能: 実行力150N,ストローク120mm 電子ガソリンシミュレーション: 双 0-2.5V/5V | シーロン |
| 燃料消費量計 | 計測範囲: 3-20Kg/h 精度: 0.2% FS | シーロン |
| 遠心変速扇風機 | 試料を冷却する 電力: 20KW | シーロン |
| 選択可能 - 結合装置 | 高硬さ,高速フィットタイプ | シーロン |
| オプション - モーター支架 | 標準ではない L 形モーター支架 | シーロン |
| 選択可能 - 鋳鉄板 | 材料: HT300 高い硬さ,低い振動,高い安定性 | シーロン |
| 選択可能 - ショックアブソーサー | スプリング・ショック・アブソーサーは,振動を効果的に抑制し,高速で安定性を確保します | シーロン |
2.SSCG60-3000/10000 60kW 電動ダイナモメーター 核技術パラメーター
| パラメータ項目 | 仕様値 |
| モデル | SSCG60-3000/10000 |
| 定位電源 | 60kW |
| 定速 | 3000回転/分 |
| 定数トルク | 191Nm |
| 最大回転速度 | 10000回転/分 |
| 常時トルク範囲 | 0~3000rpm |
| 常動電力の回転幅 | 3000〜10000回転/分 |
| 冷却方法 | 空気冷却 |
| 保護グレード | IP54 |
| 過負荷容量 | 150% 定位電源 |
| トルック測定精度 | 0.05% FS |
| 回転速度測定の精度 | ±1rpm |
1) 中高功率の精密試験能力
60kW級の広範囲試験台で,優れたトルクとパワー線性があり,重用無人航空機エンジンに対する全負荷と全条件試験要件を満たしています.
2) 高速で高硬さで安定したプラットフォーム
HT300鋳鉄プレート +専用多段階ショック吸収システム 振動を効果的に抑制し,10,000 RPMで安定した長期操作 強力なデータ一貫性
3) すべての操作条件のインテリジェントシミュレーション制御
恒常トーク/恒常電源の自動スイッチ,安定状態,一時状態,周期状態のシミュレーションをサポートし,実際の飛行負荷に非常に近い.
4) 高エネルギー効率と多重な安全保護
4つの四面体操作,エネルギーフィードバックグリッド接続; 過速,過負荷,過熱,過電圧に対する複数の保護により,試験プロセスは安全で制御可能である.
5) モジュラルの高度な拡張性
拡張振動モニタリング,排出分析,環境シミュレーションモジュールをサポートし,複数のシナリオのR&Dと検証要件を満たします.
1) 中型および重型物流用ドローンおよび森林火災防止用ドローンのエンジンの性能と耐久性試験
2) 60kW級ピストン・ターボシャフト・ターボプロップエンジンの開発と校正
3) 中型航空の動力と軽型ヘリコプターの動力システムの検証
4) ハイブリッド無人機エネルギー管理システムの試験
5) 工業用高速モーターとパワートレインの性能校正
● GB/T 13396 ‧ 2017 パワー測定用ダイナモメーター
JB/T 11481-2013 電動ダイナモメーター
■JJG 653-2003 ダイナモメーターシステムの検証規則
・ GB/T 19022 2003 測定管理システム 測定プロセスと測定機器に関する要件
· GB 5226.1 2019 機械の安全性 機械の電気機器 機械の電気機器 部分1:一般要求
■GB/T 2423 電気および電子製品の環境試験
| モデル | パワー (KW) | トルク (Nm) | 定速 (rpm) | 最大速度 (rpm) | 常時トルク範囲 (rpm) | 常動電力の範囲 (rpm) | トーク測定精度 (%FS) |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000〜10000 | 0.05/0.1/02 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000〜8000 | 0.05/0.1/02 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000〜8000 | 0.05/0.1/02 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000〜7500 | 0.05/0.1/02 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000〜7500 | 0.05/0.1/02 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000〜7500 | 0.05/0.1/02 |
パーソナライズされたサービスをサポートします: 速度範囲,トルク範囲,テストソフトウェア機能,および特別な環境適応ソリューションは,要件に応じてカスタマイズできます.
7.配達と販売後サポート
配達サービス
1) 標準モデル:90日以内に出荷 (到着時に迅速な設置を確保するため,配送前の予備試験を含む)
2) パーソナライズされたモデル:90-120日間で配達,ヨーロッパ,アメリカ,東南アジアを含む世界の主要地域への国際物流と配送をカバー,中東 (海上/陸上輸送の選択肢が利用可能)安全な包装と防湿・防腐処理を含む.
3) サポートサービス: 私たちは完全なCEとISO認証文書と原産地証明書を提供しています.そして,専用の物流専門家は,手続きを通じて,関税清算を支援し,大規模機器を安全かつ間に合う間に現場に届けることを保証します..
販売後サポート
1) 保証義務: 基本部品 (ダイナモメーター,トルクフレンズ) の1年間の保証,終身メンテナンス; 保証期間中,人間の誤りによる損傷を除いて,無料の故障排除および修理サービス.
2) 技術支援:24/7バイリンガル (英語と中国語) 対応時間 ≤4時間
3) 設置,運用,訓練サービス: ユーザは現場での基本設置を担当します.シーロングは2人の専門技術者を派遣し,現場での指導 (機器の配置と校正を含む) を提供します.パイプライン/ライン接続の仕様)■ 設備の稼働は完全に当社によって処理されます (電源の試行,パラメータの校正,システム接続の試験を含む)3日間の無料の専門操作訓練が提供されます (機器の操作をカバーする)操作者が大規模機器の使用に精通していることを確認するために.
4) 遠隔サービス: コンピュータ,システムアップグレード,モジュール化ソリューション構成ガイドによるリモートデバッグをサポートし,使用中に技術的な問題を迅速に解決し,ダウンタイム損失を最小限に抑えます.
8よくある質問
Q:我々の協力のための最小注文量は?
A: 我々は,ストック製品のための1pcsの小さなトレイルオーダーをサポートします.
Q:製品について詳しくはどうすればいいですか?
A: メールを留めてください. 電子サンプルブックを送信します.
Q: 支払期間は何ですか?
A: 通常は40%T/T預金で,出荷前に全額支払います.
Q:私の注文のリードタイムは何ですか?
A: ダイナモメーターの生産周期は6〜8週間,センサーの生産周期は2〜3週間,他の製品については,私たちと連絡してください.
Q: テストベンチの全体的な解決策は?
A: メールを留めてください. 技術スタッフは詳細な計画について連絡します.
Q:私はあなたの工場を訪れることができますか?
A: もちろん,いつでも 訪問を歓迎します.
